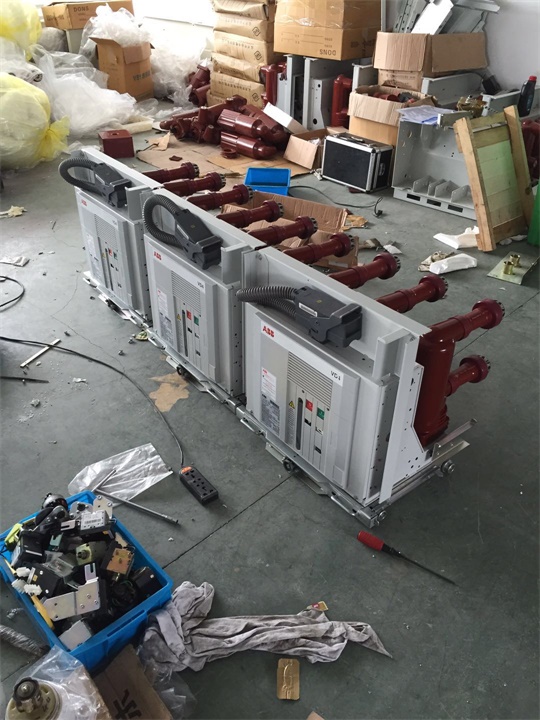

10KV固定式真空断路器-VS1-12
简介
VS1-12/630-25户内高压真空断路器又叫ZN63-12/630-25户内高压真空断路器，系三相交流50Hz额定电压为12kV电力系统的户内开关设备，作为电网设备、工矿企业动力设备的保护和控制单元。适用于要求在额定工作电流下的频繁操作，或多次开断短路电流的场所。该断路器采用操动机构与断路器本体一体式设计，既可做为固定安装单元，也可配有专用推进机构，组成手车单元作用。
使用环境条件
1、周围空气温度：上限+40℃，下限-40℃；
2、海拔：≤2000m(若海拔增高，则额定绝缘水平相应提高)；
3、风压：不超过700Pa(相当于风速34m/s)；
4、地震烈度：不超过8度；
5、污秽等级：Ⅳ级；
6、zui大日温差：不超过25℃；
7、相对湿度：日平均不大于95%，月平均不大于90%；
8、无易燃、爆炸危险、化学腐蚀及剧烈振动的场所。
产品特点
◇可靠性高：在额定电流下，允许开断次数高达10000次。在额定短路电流下，试验开断次数50次。
◇功能齐全：可理想的开合电阻、容性、感性的负载。
◇少维护，通常只需要对操动机构做少量清扫或润滑。
◇采用了立式的绝缘套筒，可防御各种环境的影响。因而，断路器可适用于各种特殊的环境条件。
◇具有完整的产品系列参数：其额定电流从630A到3150A；额定短路开断电流从20kA到50kA。
额定短路关合电流（峰值）、额定动稳定电流等技术参数标准高于现行国jia标准规定。
VS1-12/T30-20产品出厂前全部依据可靠性原理进行了机械磨合老练，保证产品的可靠性。
VS1-12/T630-20产品系列性、通用性好，用户维护使用方便。
产品机构及工作原理
1、主体结构
VS1（ZN63A）断路器主体部分设置在由环氧树脂采用APG工艺浇注而成的绝缘筒内，这种机构能有效防止包括外力冲击、污秽环境等外部因素对真空灭弧室的影响。断路器主体安装在断路器框架后部，与操动机构连接成一个整体。
2、储能
VS1（ZN63A）断路器合闸所需能量由合闸弹簧储能提供。储能既可由外部电源驱动电机完成，也可以使用储能手柄手动完成。
VS1（ZN63A）-12型户内高压真空断路器配柜宽度可分为：
650屏接地方案（相距150mm），800屏接地方案（相距210mm），1000屏（相距275mm）接地方案。
VS1（ZN63A）-12型户内高压真空断路器的额定电流分为：
400A、630A、800A、1000A、1250A、1600A、2000A、2500A、3150A、4000A。
安装、调试
1、VS1（ZN63A）断路器从包装箱中起吊时，挂钩应挂在断路器上有明显标识的起吊孔处，搬移时不得使上、下出线臂受力，同时不应让断路器受到较大的冲击振动。
注：在正式进柜操作前，请按要求去除起吊装置。
2、VS1（ZN63A）断路器出厂前已经过严格的出厂检验，参数均符合技术要求。一次回路通电前须做以下准备工作。
a、检查断路器有无损坏，如有损坏请停止使用。
b、清chu脏污，尤其是绝缘表面，由于运输过程或储存过程造成的脏污会影响产品绝缘性能。
c、用手动方式按规程操作断路器进行储能、合闸和分闸，观察储能状态、分合位置指示是否正常。
d、用操作电源操作断路器进行储能、合闸和分闸，观察储能状态、分合位置指示是否正常。
e、手车式断路器按如下步骤操作：
将推进手柄插入推进孔中，顺时针摇动为推进，逆时针摇动为退出。推进总行程
200mm。在分闸状态下，应顺利进入工作位置或试验位置，请中速转动手柄20圈，当听到“嗒”的一声时即为到位（切忌用力过大而损伤推进机构），同时相应位置指示（S8、S9）回路接通。
操作过程可能出现的现象
序号
|
现象
|
原因
|
1
|
不能合闸
|
1、处于未储能状态
|
2、已处于合闸位置状态
|
3、手车式断路器未进入工作位置或试验位置
|
4、选用了合闸闭锁装置，而辅助电源未接通回低于技术条件要求
|
5、二次线路不
|
2
|
不能推进推出
|
1、断路器处于合闸状态
|
2、推进手柄未插入推进孔
|
3、推进机构未到试验位置，致使和舌板不能与柜体解锁
|
4、柜体接地联锁未解开
|
按上述原因检查后，仍有疑问的请与生产厂家联系。
3、正式运行时额定电流1600A及以级请按要求去除绝缘筒盖。
4、进行工频耐压绝缘试验。。
维护与保养
本公司生产的VS1（ZN63A）断路器选用特制滑动轴承，采用特殊表面处理防锈工艺，配用润滑脂，在正常使用条件下，10-20年不需要检修，但由于使用环境的差异，仍需进行必要的检查、维护工作。
1、视工作环境在6-12月内应对断路器本体进行适当检查。在外观检查后，需对设备表面的污秽受潮部分进行清洁，用干布揩拭绝缘件表面，然后用沾有清洗剂的绸布揩去其他污秽物（注意所用清洗剂能适用于塑料或合成塑料材料）。
2、当断路器放置时，可能使断路器活动部分产生阻滞，每年应对断路器进行至少5次的储能及合、分闸操作。
3、每年应对断路器进行至少1次的绝缘测试以判断断路器真空灭弧室是否漏气或其他外界原因造成绝缘强度的降低。
4、对于频繁操作场所，应注意严格控制在技术条件规定的操作次数范围内，不能在超出使用寿命后继续使用。
