厂家供应GN19-12户内高压隔离开关

产品使用范围
GN19-12(C)系列户外高压隔离开关用于额定电压12KV交流50Hz及以下电力系统中,配用CS6-1型人力操作机构,作为有电压而无负载情况下分、合电路之用，亦有派生产品防污型、高原型和可加装带电显示装置等。

主要结构：

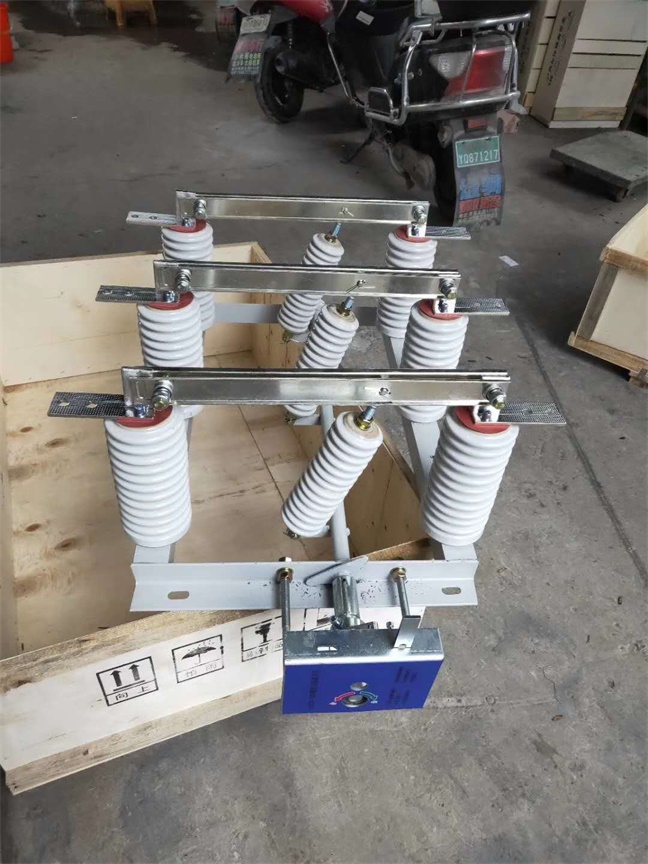

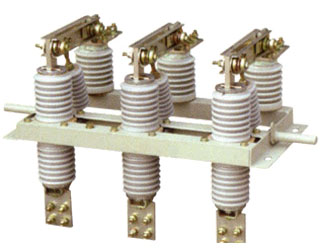

GN19-12ST/400、630、1000、1250型隔离开关的每相导电部分通过三个支柱绝缘子固定在底架上，GN19-10CST/400、630、1000、1250型三相平行安装，导电部分由触刀和静触头组成，每相触刀中间均连有拉杆绝缘子，拉杆绝缘子与安装在底架上的主轴相连，主轴通过拐臂与连杆和CS6-1（T）型操动机构相连，操动机构与连动杆（用户自备）接至辅助开关一起连动。

导电部分主要由触刀与静触头组成，静触头装在两端的支柱绝缘子上，每相触刀由两片槽型图片组成，它不仅增大了触刀散热面积，对降低升温有利，而且提高了触刀的机械强度，使开关的动稳定性提高，触刀一端通过轴销（螺栓）安装在静触头上，其接触触刀的另一端与静触头系可分连接，而触刀接触压力靠两端接触弹簧来维持。GN19-12ST/1000、1250及GN19-12CST/1000、1250在接触安装有磁锁压板，加磁锁压板的目的是；当短路电流通过时加强了两槽型触刀之间的吸引力。亦增加了接触处的接触压力，因而提高了开关触头的动热稳定性。GN19-12ST/400、630安装隔离开关极限通过电流较小，刀片距离较近，因此结构上无磁锁板。

GN19-12ST/630、1250及GN19-12CST/630、1250是为了适应双进线及双出线而设计的平装式和穿墙式隔离开关，为安全起见，两组触刀之间设有互锁装置，互锁装置分为互动式和单动式。

底架装配：由底架主轴、限值板（停档）组成，限位板主要用来保证导电触刀“分”“合”时得到所要求终点位置的

使用环境条件：

◆海拔不超过1000m:

◆周围空气温度:-25°C~+40℃;

◆周围环境相对湿度: 日平均值不大干95% ,日平均值不大于90%;

◆地震裂度不超过8度;

◆安装场所:没有火灾、易燃、易爆、严重污秽、化学腐蚀及剧烈振动场所。
