厂家直销 FZN25-12 户内负荷开关630A高压真空式_户内负荷开关

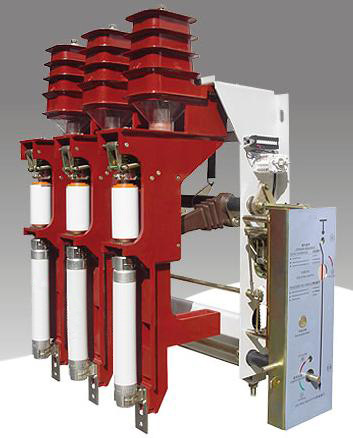

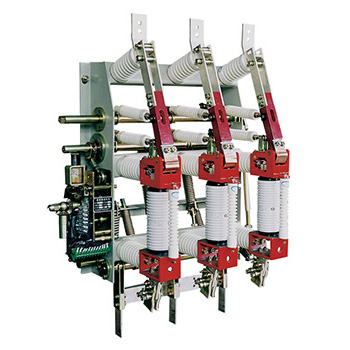

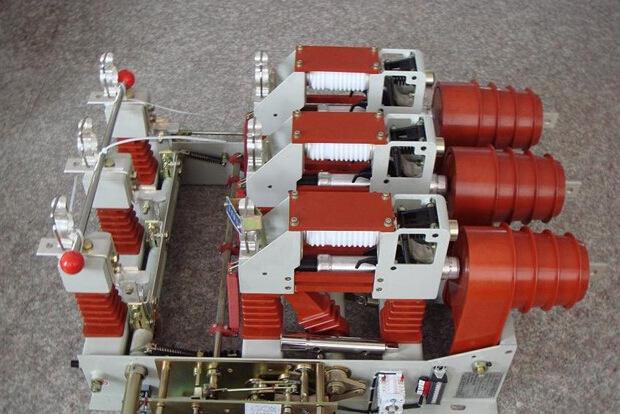

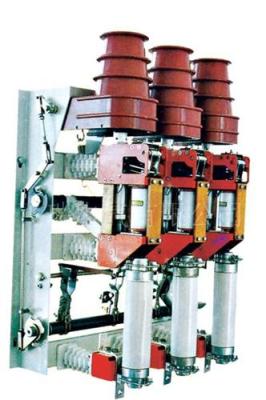

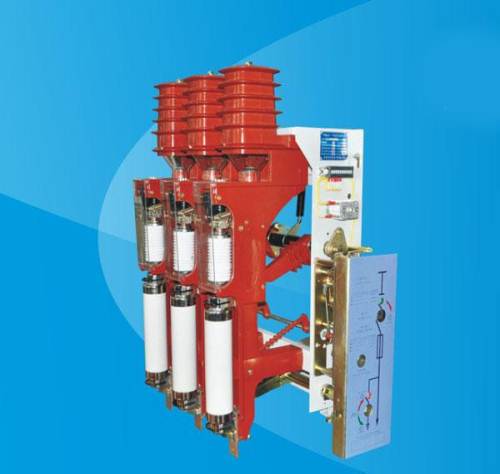

厂家直销 FZN25-12 户内负荷开关630A高压真空式

1高压负荷开关功能在规定的使用条件下，可以接通和断开一定容量的空载变压器（室内315KVA，室外500KVA）；可以接通和断开一定长度的空载架空线路（室内5KM，室外10KM）；可以接通和断开一定长度的空载电缆线路。2高压负荷开关术语 1 负荷开关

能够在正常电路条件(也可以在规定的过载运行条件)下关合、承载和开断电流以及在规定的异常回路条件(例如短路)下，按规定的时间承载电流的开关装置。

2 通用负荷开关

能够进行配电系统中正常发生的直到其额定开断电流的所有关合和开断操作以及能承载和关合短路电流的负荷开关。

3 专用负荷开关

具有通用负荷开关的一种或几种，但非全部功能的负荷开关。

4 特殊用途负荷开关

适宜于作为除了对通用负荷开关规定的开合要求以外的负荷开关。例如：电动机负荷开关、单个和背对背电容器组负荷开关、频繁操作负荷开关、隔离负荷开关等。

5 隔离负荷开关

在分闸位置，能满足对隔离开关规定的隔离要求的负荷开关。

6 频繁操作负荷开关

能够开合规定操作频率高于连续供配电系统中所需操作频率的一种负荷开关。

7 电动机负荷开关

指ding用于开合稳定状态和制动条件下电动机的特殊用途负荷开关。

8 单个电容器组负荷开关

指ding用于开合充电电流直到等于其额定单个电容器组开断电流的单个电容器组的一种特殊用途负荷开关。

9 背对背电容器组负荷开关

指ding用于在一个或多个电容器组接到母线或负荷开关的电源侧的情况下，开断电容器组充电电流直到等于其额定背对背电容器组开断电流的一种特殊用途负荷开关。这种负荷开关应能关合直到等于其额定电容器组关合涌流的相应涌流。

10 有功负载开断电流

分断有功负载回路时的开断电流。此负载可用电阻器和电抗器相并联来表示。

11 闭环开断电流

开断闭环输电线路，或与一台或几台变压器相并联的变压器(在这种回路中，开断后负荷开关两侧回路仍然带电，并且接线端子上呈现的电压远低于系统电压)时的开断电流。

12 电缆充电开断电流

在空载情况下，开断电缆回路时的开断电流。

13 空载变压器开断电流

开断空载变压器回路时的开断电流。

14 单个电容器组开断电流

开断与电源相连接的单个电容器组(不包括与被开断的电容器组相邻的其他电容器组)回路时的开断电流。

15 背对背电容器组开断电流

开断与电源相连接的电容器组(包括与被开断的电容器组相邻的其他电容器组)回路时的开断电流。

16 电容器组的关合涌流

当电源侧接有相邻的一个或几个电容器组时，将电容器组回路关合到电源上去时出现的高频高幅值电流。

注：涌流的频率和幅值取决于电容器组之间的电容和电感数值。3高压负荷开关注意事项

A、垂直安装，开关框架、合闸机构、电缆外皮、保护钢管均应可靠接地（不能串联接地）。

B、运行前应进行数次空载分、合闸操作，各转动部分无卡阻，合闸到位，分闸后有足够的安全距离。 C、与负荷开关串联使用的熔断器熔体应选配得当，即应使故障电流大于负荷开关的开断能力时保证熔体先熔断，然后负荷开关才能分闸。

D、合闸时接触良好，连接部无过热现象，巡检时应注意检查瓷瓶脏污、裂纹、掉瓷、闪烁放电现象；开关上不能用水冲（户内型）。（一台高压柜控制一台变压器时，更换熔断器**将该回路高压柜停运。）

高压负荷开关是一种功能介于高压断路器和高压隔离开关之间的电器，高压负荷开关常与高压熔断器串联配合使用；用于控制电力变压器。高压负荷开关具有简单的灭弧装置，因为能通断一定的负荷电流和过负荷电流。但是它不能断开短路电流，所以它一般与高压熔断器串联使用，借助熔断器来进行短路保护。

1、安装撞击器脱扣装置对负荷开关的要求

在组合电器中，当熔断器在某一短路电流值某相首先熔断(由于短路电流在某一时刻，总是某相电流**及熔断器特性差异)，其余两相熔断器还未熔断时，此时的短路电流便转移到由负荷开关来开断，这个电流便是转移电流。它是指在熔断器与负荷开关转换开断职能时的三相对称电流值。当低于该值时，首开极电流由熔断器开断，而后两相电流就由负荷开关开断；大于该值时，三相电流仅由负荷开关开断，撞击器脱扣装置不起作用。因此，安装撞击器脱扣装置要求负荷开关具有开断转移电流的能力，这就要求负荷开关在开断额定电流的基础上，增加开断转移电流的能力，同时相应增加了负荷开关成本。

2、撞击器脱扣装置的主要作用

GB16926—1997、IE**20—1990标准中对负荷开关—熔断器组合电器的定义为：一种组合电器，它包括一组三极负荷开关及三个带撞击器的熔断器，任何一个撞击器动作，应使负荷开关全部自动分闸。对带熔断器的负荷开关的定义为：一种负荷开关，其中一极或多极分别与熔断器串联于一个复合单元内。二者主要区别于负荷开关带不带撞击器脱扣装置。现行使用的负荷开关大都采用机械脱扣方式，即将撞击器的动作通过机械传动使负荷开关分闸。由于组合电器主要用于控制保护变压器，所以撞击器脱扣装置的主要作用是一相熔断器熔断使三相负荷开关同时分闸，避免变压器缺相运行。

3、变压器二次侧采用的保护

变压器二次侧采用的是自动空气开关作为主保护，保护二次侧过负荷或短路，有的还有欠压保护、缺相保护。当二次侧短路或过负荷、或电压低于某值时，空气开关自动保护。变压器二次侧故障转移到一次侧的可能性非常小，只有当变压器内部故障或变压器一次侧故障时，变压器一次侧的保护才起作用，这种概率也是非常低的。因此，一次侧采取熔断器保护就足够了。安装撞击器脱扣装置只解决变压器缺相运行，而此功能完全可以由低压保护来解决。

负荷开关

负荷开关

4、撞击器脱扣装置脱扣的几种情况

(1)组合电器工作在额定电流内，负载由负荷开关电动脱扣器或手动操作，使之开断负荷电流，脱扣装置不起作用。

(2)过负荷电流大于负荷开关熔断器的额定电流，小于熔断器的*小熔断电流，这时熔断器可能动作，但尚不能熄弧，熔断器的撞击器触发，脱扣装置动作，使负荷开关分闸，三相电流由负荷开关开断。

(3)严重过负荷，熔断器首先一相熔断，撞击器动作，带动脱扣装置使负荷开关分闸，其他二相熔断器还未来得及熔断，因此其余二相过电流必须由负荷开关来开断。

(4)严重三相或二相短路，熔断器熔断并在半波内全部熄弧，撞击器脱扣装置虽动作使负荷开关脱扣，但负荷开关是无电流开断。

以上四种情况，(1)是经常发生的，(4)是在变压器内部故障或一次侧短路时发生，(2)(3)由于变压器有二次侧保护不易发生。由此看出，撞击器脱扣装置不起作用。

特点

A、可以隔离电源，有明显的断开点，多用于固定式高压设备。

B、具有灭弧装置和一定的分合闸速度，在合闸状态下可以通过正常工作电流和规定的短路电路。

C、严禁带负荷接通和断开电路，常与高压熔断器串连使用。（功能接近于高压断路器，可以简化配电装置及继电保护，降低设备费用）

高压负荷开关的用途及作用是什么？

高压负荷开关是一种功能介于高压断路器和高压隔离开关之间的电器，高压负荷开关常与高压熔断器串联配合使用；用于控制电力变压器。高压负荷开关具有简单的灭弧装置，因为能通断一定的负荷电流和过负荷电流。但是它不能断开短路电流，所以它一般与高压熔断器串联使用，借助熔断器来进行短路保护。

作用
在规定的使用条件下，可以接通和断开一定容量的空载变压器（室内315KVA，室外500KVA）；可以接通和断开一定长度的空载架空线路（室内5KM，室外10KM）；可以接通和断开一定长度的空载电缆线路。
