ZW20F型看门狗分界开关价格安装尺寸

技术特点:

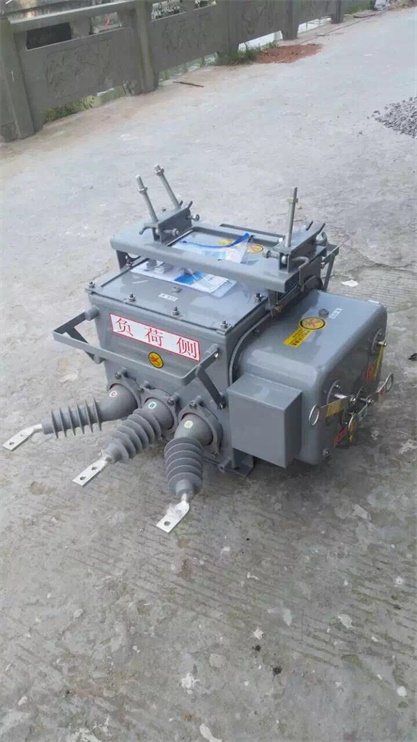

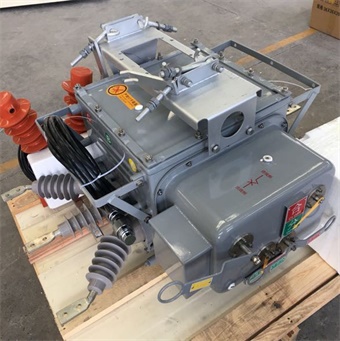

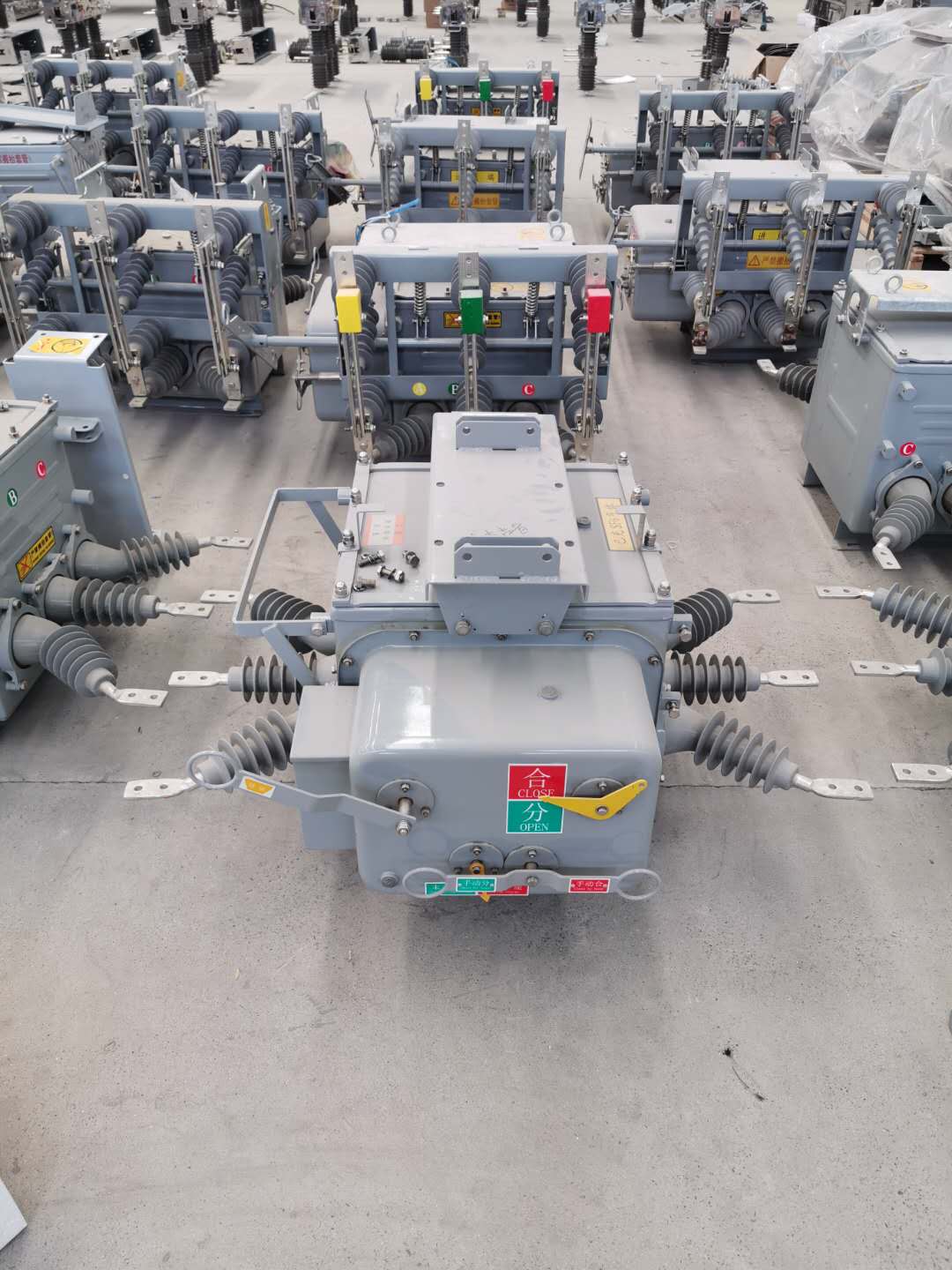

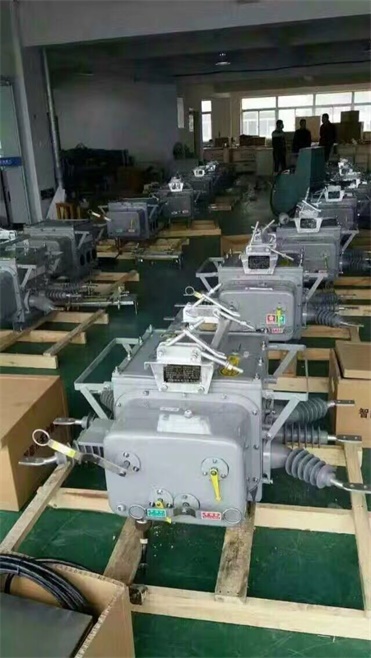

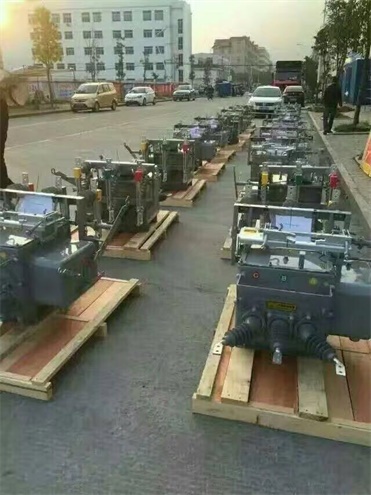

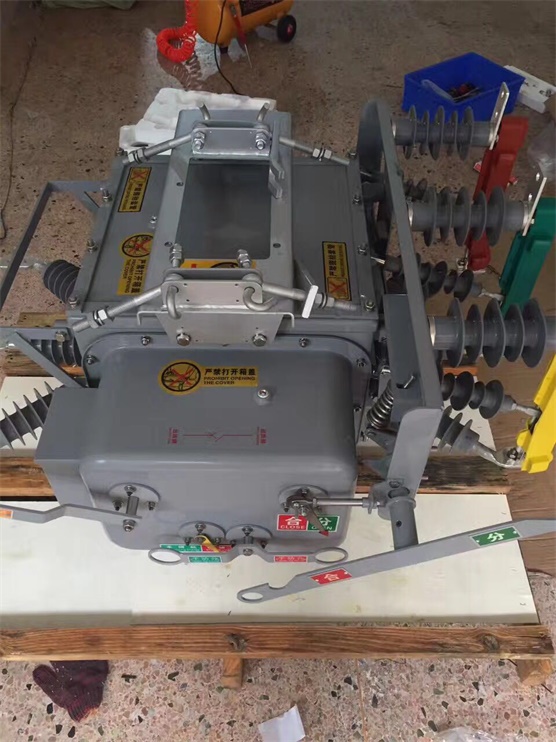

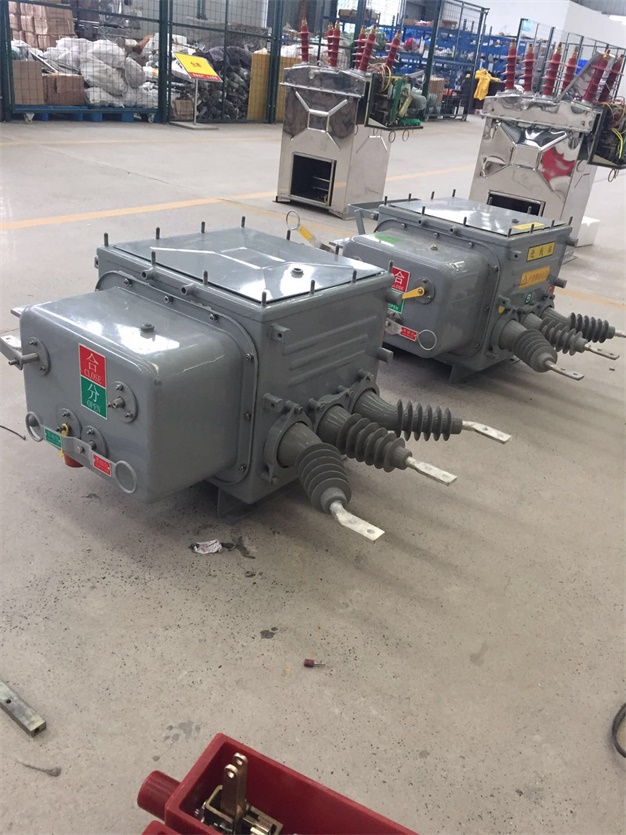

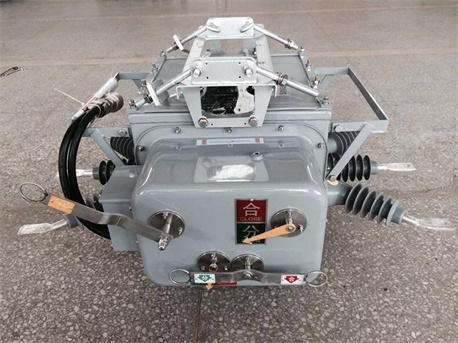

ZW20-12型户外交流高压分界真空断路器是一款用户分界开关.

主要由ZW20-12型真空断路器本体,故障检测控制器及外置电压互感器三大部分组成

三者通过航空插座及户外密封控制电缆进行电气连接，具有故障检测功能,保护控制功能及通讯功能

能可靠判断,检测界内与界外毫安级零序电流及相间短路故障电流,实现自动切除单相接地故障和相间短路故障

本体开关是真空方式灭弧并且采用SF6气体绝缘,箱体参考了日本东芝公司的气体密封,防爆,绝缘结构技术

整体密封性能优良,内部充入的SF6气体不泄漏,不受外界环境影响,

其弹簧操动机构进行了小型化及性能优化设计,动作可靠性

主回路的轴与套之间的接触采用了内收外张式表链结构，主回路的接触电阻小，温升低。

产品性能可靠是一种真正的免维护产品

二、使用环境条件

1、周围空气温度：-40℃~+40℃；日温差：日温变化不大于25℃；根据SF6气体物质性质，当环境温度在-40℃时，如箱体内部气压为0.05Mpa，此时SF6仍为气态，保证产品正常工作。(当环境温度-40℃，表压为0.05Mpa时，SF6液化点为-55℃；零表压，SF6液化点不会超过-60℃)。

2、风速不大于35m/s；

3、无易燃、爆炸危险、强烈化学腐蚀物(如各种酸、碱或浓烟等)和剧烈振动的场所。

4、海拔：≤1000m；

5、覆盖厚度：10mm；

6、空气污秽程度：IV级；

7、地震烈度：≤7度；

8、电网中性点接地方式：中性点不接地、中性点经消弧线圈接地、中性点经低电阻接地。

三、主要技术参数

3.1断路器的额定参数见表1

序号项目单位数值

1 额定电压 KV 12

2 额定频率 Hz 50

3 额定电流 A 630

4 额定短路开断电流 KA 20

5 额定峰值耐受电流（峰值） KA 50

6 额定短时耐受电流（4S） KA 20

7 额定短路关合电流（峰值） KA 50

8 机械寿命次数次 10000

9 额定短时开断电流开断次数次 30

10 工频耐压（1min）：干试（相间、对地/断口） KV 42/48

11 雷电冲击耐受电压（峰值）相间、相对/断口 KV 75/85

12 额定操作顺序 KV 分-0.3s-合分-180s-合分

13 额定操作电压辅助回路额定电压 V AC220
