低压电弧光保护装置特点
整组动作跳闸出口快；
采用过流和弧光做判据，动作可靠；
持续全面的自检功能；
可按各种跳闸逻辑灵活编程；
安装简便灵活。
低压电弧光保护系统组成

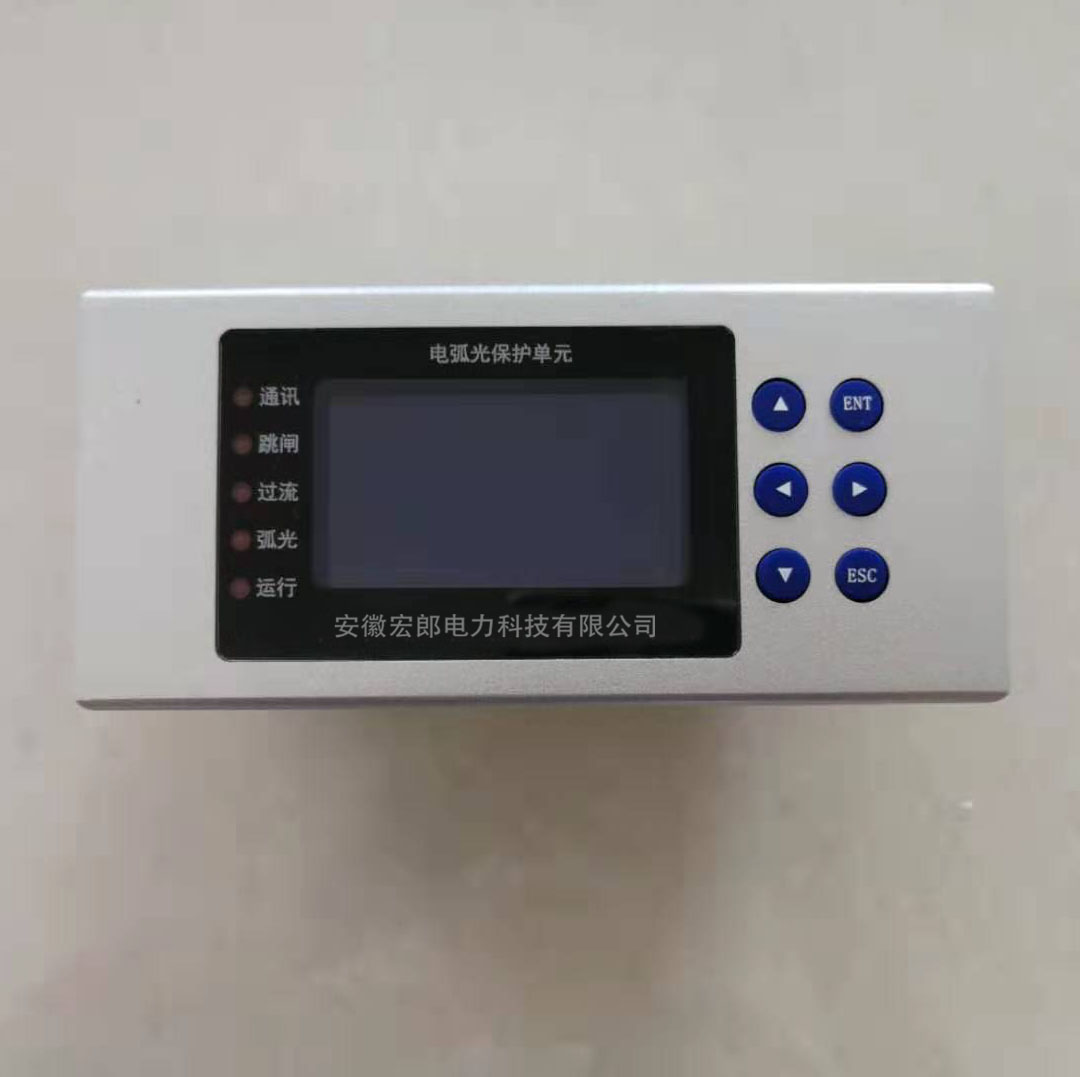

1. 主控单元 （HLEAP-LH）
主控单元采用嵌入式安装方式，可测量1组电流，8路弧光，具有2路继电器输出，2路开光量输入；主控单元将自身检测到的数据信息及采集器传来的数据信息进行集中处理、判断，发出跳闸信号以切除故障。该系统弧光单判据与弧光电流双判据可选。
2.弧光采集器 （HLEAP-LC）
弧光采集器安装在控制柜中，每个采集器可测量8路弧光，设置2继电器出口，2路开关量输入；弧光采集器采集到故障信号通过通讯接口传回主控单元，由主控单元做出判断是否发出跳闸指令。
3.电流采集器 （HLEAP-LA）
电流采集器安装在控制柜中，每个采集器可测量2组电流采样，设置2 个继电器出口，2路开关量输入；电流采集器采集到故障信号通过通讯接口传回主控单元，由主控单元做出判断是否发出跳闸指令。
4.弧光传感器 （HLEAP-P）
弧光传感器安装在柜内各间隔中，可实现由简单到复杂，有选择性的保护。弧光传感器作为光感应元件，在发生弧光故障时检测突然增加的光强，并将模拟光信号传给弧光单元或直接传给主控单元。
