应用场所
电厂、变电站、水泥厂、化工厂等在生产过程中，需要监测生产机器、生产原料、现场环境等的各项实时指标参数，比如发电量、功率、频率、温度、压力、原料的流量、特殊气体的含量、安全生产天数、当前时间等等。使用工业参数显示屏显示参数的实时值是最常用的方法之一，具有直观醒目的特点。
采集信号（工业参数显示屏可接收的信号）
1、 模拟量，常用的有4-20mA，0-5V，0-10V等信号源，多路同时采集，各通道相互隔离。
2、 RS485通信，包括RS422、RS232，默认ModBus协议，可根据用户需求定制协议。
3、 网络通信，包括TCP、UDP，默认ModBusTCP协议，可根据用户需求定制协议。
4、 开关量，包括开关量脉冲计数与开关量状态采集。
显示样式
工业参数显示屏有两种常用的显示材料，呈现出不同的显示样式，分别是数码参数屏与LED点阵参数屏。
数码参数屏
数码参数屏，参数显示采用数码管，面板使用在有机玻璃上写真覆膜形成固定文字部分，共同组成显示画面。数码显示屏在制作前可任意定制画面，有多种尺寸的数码管供选择，制作完成后画面不能改变。数码参数屏经常应用在生产的某个环节，比如监看某个锅炉，某段管道等。也可做控制大厅综合显示。
LED点阵参数屏
LED点阵参数屏，采用LED点阵作为显示材料。色彩可选择单色、双色或全彩，使用环境可选择户内或户外。显示控制方式可选择同步或异步。LED点阵参数屏的显示画面可任意定制，用户可以自行修改，内容较多时可以分多页翻页循环显示，除了显示生产参数值外，还可临时显示欢迎领导，安全生产口号等。常用在中控大厅集中监控、户外厂门信息公示、广场信息显示。也可做生产流程中单点监控。
系统逻辑结构图
|
RS485通讯器 |
模拟量采集
工业参数采集器说明
1、 精度等级：0.2%，采集频率：1次/秒，分辨率：0.01%。
2、 每台采集器同时采集10路4-20MA标准信号，信号之间相互隔离，独立采集。
3、 采集器的每路独立设置量程、独立设置校正参数、独立设置超限报警条件，参数永久保存。
4、 自带RS485与WIFI通信接口，默认MODBUS协议，多台采集器可级联实现大于10路的同时采集。
5、 工作条件：环境温度：-25-85℃；相对温度：≤85%；电源电压：220V±10%，50HZ。

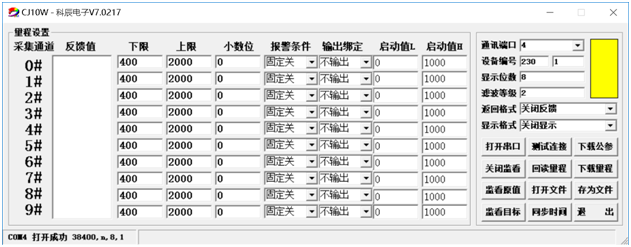

量程设置
通信数据采集
ModBus数据（可做主站主动读取从站数据，也可做从站，接收主站发送的数据）
数采仪数据接收（HJ212-2017污染源在线自动监控（监测）系统数据传输标准）
网络数据（可配置为UDP服务端、UDP客户端、TCP服务端与TCP客户端）

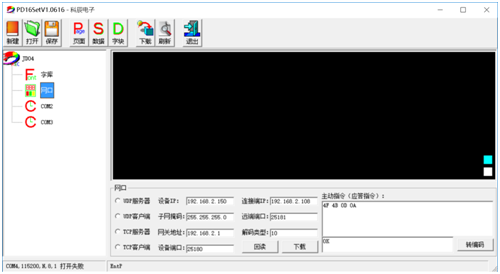

LED点阵参数屏画面配置
异步系统
同步系统
