输送设备保护装置
ZL-B撕裂感知器
纵向撕裂检测器基本介绍

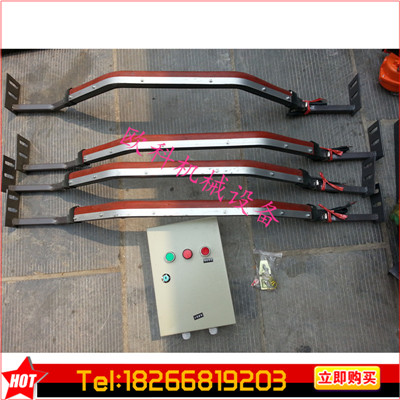

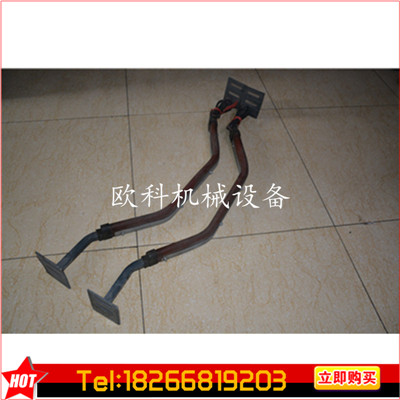

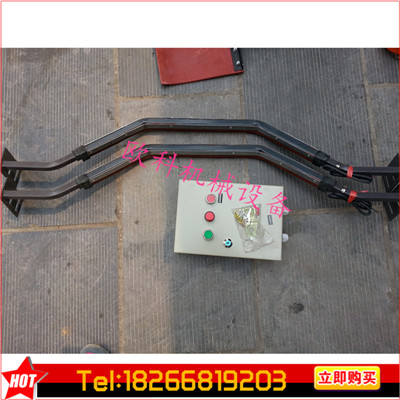

纵向撕裂保护装置安装在机头，机尾及溜槽下料口附近，装置由感知器和控制箱两部分组成，感知器是纵向撕裂保护装置的检测元件，当运转中胶带撕裂时，感知器能可靠的检测出来，并输出一个开关量，电控箱内采用典型的继电器控制线路
纵向撕裂检测装置工作原理
纵向撕裂检测装置将纵向撕裂检测装置两根引出线接入KHP-Z型主机，正常时，传感器处于断开状态，输出高电平。若皮带撕裂，有物料（煤）约1200g落入传感器上，导点橡胶使键盘两根引线短路，输出低电平，撕裂指示灯亮，主机执行继电器释放，实现撕裂保护，同时发出语言报警信号。
纵向撕裂检测装置调试
将纵向撕裂检测装置安装于皮带下方，两根引出线分别接至KHP-Z带式输送机综合保护装置主机的“接地”和“撕带”接口上，皮带机正常运转时，用手轻轻压按撕裂传感器传感面，皮带机应停机，监控仪主机面板上的“撕带”指示灯亮，同时应发出响亮的“撕带”语言报警声。
纵向撕裂检测装置参数
1 接点容量：12V/0.2A。
2 接点接触电阻≤0.1Ω，振动、冲击后≤0.2Ω。
3 动作值
压敏式撕裂传感器的面积3000cm2,其上100cm2处落入1200g物料时,传感器动作输出0V。
4 动作值允许误差范围
压敏式撕裂传感器动作误差±10％ 两输出端子应接通 ，接通电阻＜0.2Ω
纵向撕裂检测器使用说明
1.撕裂检测器设置在受料段胶带下缓冲托辊之间；
2.按上安装支架和撕裂检测器，纵向撕裂检测仪的拉环要与胶带边缘同高，若高度不够可在支架下加上垫铁或槽钢，测好高度后再把支架与支座焊牢；
3.挂上拦索，一端穿过撕裂检测器的拉环用索扣死，另一端穿过对方撕裂检测器支架中间的圆孔待用；
4.安装好两只撕裂检测器和挂两条拦索。再加30度弯角处把两条拦索扣在一起。但不能扣死要活动；
