产品概述：
DS3600无线氧化锌避雷器漏电流在线测试仪是德试电气精心研制的一款突破传统结构，通过高精度漏电流检测(分辨力1uA),在线判断氧化锌避雷器的运行情况。

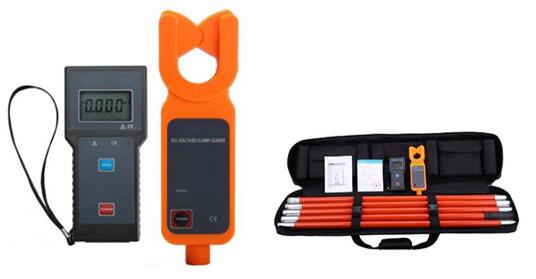

氧化锌避雷器漏电流在线测试仪采用CT及屏蔽技术，由专用高压检测仪配高压绝缘杆组成，无线传送测试数据，配备无线接收器，能直线30米内接收被测数据。
知识点：由于投入运行后的避雷器泄漏电流应小于500uA（《现场绝缘试验实施导则 避雷器试验DL474.5-92》中7.1条），根据测试避雷器的漏电情况来判断避雷器的运行情况，若实测避雷器泄漏电流过大，超过500uA，若排除系统电压过高的原因，则避雷器可能有污渍、或内部受潮、或老化，漏电流越大，有污渍或受潮或老化就越严重，工作人员可以根据测试的漏电情况决定是否对避雷器进行维护处理或拆下到实验室检测，避免了盲目拆下检测。
主要特点：
1、氧化锌避雷器漏电流在线测试仪钳头与引导区创新的一体化设计，确保了常年无间断测试的高精度、高可靠性、高稳定性。
2、绝缘杆轻便，具有防潮﹑耐高温﹑抗冲击﹑抗弯﹑高绝缘、可伸缩等特点。
3、DS3600还具有数据保持、数据存储功能，其专用高压钳通过按压或退拔绝缘杆能方便钳夹或撤离避雷器的高压端或接地端，安全、省时快捷。
技术指标：
|
功 能 |
通过高精度漏电流检测，在线判断氧化锌避雷器是否有可能污渍或内部受潮或老化 |
|
电 源 |
DC6V 碱性干电池（1.5V AAA×4） |
|
测量范围 |
AC 0.000mA～30.00mA（50/60Hz自动） |
|
分 辨 力 |
1uA |
|
测试精度 |
±2%±5dgt （23℃±5℃，80%RH以下） |
|
仪表质量 |
检测仪：335g（含电池），仪表总质量：2.5Kg（含绝缘杆和电池） |
|
仪表尺寸 |
高压检测仪宽高厚：68mm×245mm×40mm；接收器：宽高厚75mm×170mm×30mm |
|
钳口尺寸 |
φ33mm |
|
LCD尺寸 |
47mm×28.5mm |
|
显示模式 |
4位LCD显示，背光功能，适合昏暗场所 |
|
采样速率 |
2次/秒 |
|
测试方式 |
钳形CT，积分方式 |
|
传输方式 |
433MHz无线传送，传输距离30m |
|
数据存储 |
99组，存储过程中“MEM”符号指示， “FULL”符号闪烁显示表示存储已满 |
|
数据保持 |
通常测试模式下按HOLD键保持数据，“HOLD”符号显示，再按HOLD键取消 |
|
数据查阅 |
“MR”符号指示，能上下翻阅所存数据 |
|
溢出显示 |
超量程溢出功能：“OL”符号显示 |
|
无信号指示 |
当接收器没有收到发射信号时动态显示“no- -”符号 |
|
自动关机 |
开机约15分钟后，仪表自动关机，以降低电池消耗 |
|
电池电压 |
当电池电压低于4.8V时，电池电压低符号“ ”显示，提醒更换电池 |
|
工作温湿度 |
-20℃～40℃； 80%Rh以下 |
|
存放温湿度 |
-20℃～60℃； 70%Rh以下 |
|
干 扰 |
无433MHz同频信号干扰 |
|
绝缘杆尺寸 |
φ32mm，1m/节（5节） |
|
绝缘强度 |
单节绝缘杆AC110kV/rms，高压检测仪外壳与铁心间：AC1000V/rms |
|
换 档 |
AC 0.000mA～30.00mA全自动换档 |
|
随机附件 |
钳表：1件；接收器：1件；仪表包：1件；绝缘杆（1米）：5个；电池（LR03）：8个 |
使用示意图：
