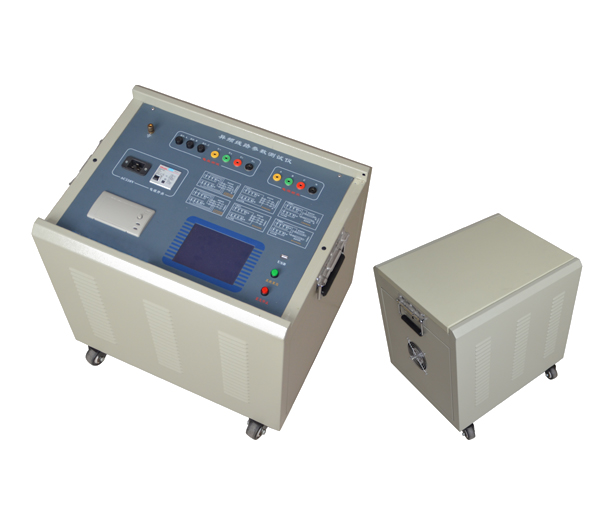

DSXL-3000异频线路参数测试仪是现场测试各种高压输电线路(架空、电缆、架空电缆混合)工频参数的高精度测试仪器。异频线路参数测试仪为一体化结构，内置变频电源模块，可变频调压输出电源。频率可变为45Hz或55Hz，采用数字滤波技术，避开了工频电场对测试的干扰，从根本上解决了强电场干扰下准确测量的难题。同时该测试仪适用于全部停电后用发电机供电检测的场合。

      随着电网的发展和线路走廊用地的紧张，同杆多回架设的情况越来越普遍，输电线路之间的耦合越来越紧密，在输电线路工频参数测试时干扰越来越强，严重影响测试的准确性和测试仪器设备的安全性，针对这一问题，我们开发了新一代输电线路异频参数测试系统，集成变频测试电源、精密测量模块、DSP高速数字处理芯片及独有的国家专利技术抗感应电压电路；有效地消除强干扰的影响，保证仪器设备的安全，能极其方便、快速、准确地测量输电线路的工频参数。

1、全触摸超大液晶显示

操作简单，异频线路参数测试仪配备了高端的全触摸液晶显示屏，超大显示界面所有操作步骤中文菜单显示，每一步都非常清楚，操作人员不需要额外的专业培训就能使用。轻轻触摸一下就能完成整个过程的测量，是目前非常理想的智能型测量设备。

2、变频技术、精准测量

抗干扰能力强，由内部自带变频电源模块提供仪器测量输出电源，频率可变为45Hz或55Hz，并采用数字滤波技术，有效地避开了现场各种工频干扰信号，使仪器实现高精度、准确可靠的测量。
3、DSP高速处理器

精准快速，内部采用专业的DSP快速数字信号处理器作为处理核心，在保证测量数据精准的前提下，大大的提升了一起本身的运算处理能力。
4、操作简单

外部接线简单，仅需一次接入被测线路的引下线就可以完成全部的线路参数测量；解决了现有测试手段存在的测试接线倒换烦琐、抗干扰、稳定度、精度等方面存在的问题。

5、海量存储数据

内部配备有日历芯片和大容量存储器，能将检测结果按时间顺序保存，随时可以查看历史记录，并可以打印输出。
6、科学先进的数据管理

数据可以通过U盘导出，可在任意一台PC机上通过我公司专用软件，查看和管理数据并可生成工作报告。

1、使用条件： -20℃ ~ 50℃    RH＜80%

2、抗干扰原理：变频法

3、电      源： AC 220V±10% 频率无限制

4、电源 输出： 最大输出电压AC300V

                       电压精度0.5%

                       电流精度0.5%

                       最大输出电流8A

                       输出频率45Hz、55Hz

5、测量范围：  电容 0.01~30μF

                        阻抗 0.1~400Ω

                       阻抗角-180°~ +180°

6、测量分辨率：电容0.0001μF

                         阻抗0.0001Ω

                         阻抗角0.0001°

7、 测量准确度：电容：  ≥1μF时   ±1%读数±0.01μF；

                                      ＜1μF时   ±2%读数±0.01μF

                          电阻：  ≥1Ω时   ±1%读数±0.01Ω；

                                      ＜1Ω时   ±2%读数±0.01Ω

阻抗角：±0.2° （电压＞1.0V）；

             ±0.3°  (电压:0.2V~1.0V)；

8、干扰电流：小于  40A

9、外型尺寸： 500（L）×400（W）×450（H

10、存储器大小：100 组

11、重    量： 55 Kg
