德国萨登DS5000K3柴油发电机dlin9285
但是它是单变流器，只能实现单位功率因数控制，无法实现发电机的解藕控制。在此基础上，利用其中的一套独立绕组连接静比无功补偿装置(STATCOM)向发电机注入无功功率，以实现发电机解藕控制。
针对改进后的结构着重进行了发电机的稳态分析。简述了具有无功馈送绕组的高压永磁多相萨登发电机结构，然后推导了定子多绕组同步发电机的数学模型及相应的控制策略，后根据设计的一个5 MW的永磁同步发电机的参数，对发电方案的稳态特进行了数值分析。
1具有无功馈送绕组的多相永磁同步发电机建模
1. 1具有无功馈送绕组的发电机结构
基于之前的研究，改进的发电机结构，具有无功馈送绕组的高压永磁多相萨登发电机结构to
发电机侧分成多套有功绕组和一套无功馈送绕组，有功绕组连接三电平Vienna整流器进行功率输出，无功馈送绕组连接STATCOM向发电机注入无功功率，以实现发电机解藕控制，因此简称为控制绕组。利用多套Vienna整流器的串联可以构成高压母线，直接向岸上变电站传输电能，从而简化了发电机机舱结构。结构较为复杂的逆变器则被移到了岸上变电站，有利于系统的设计与维护，从而大大提高了海上系统的可靠。另外，可以通过增加发电机的漏抗或者串联电抗器来限制短路电流峰值，保护整流器

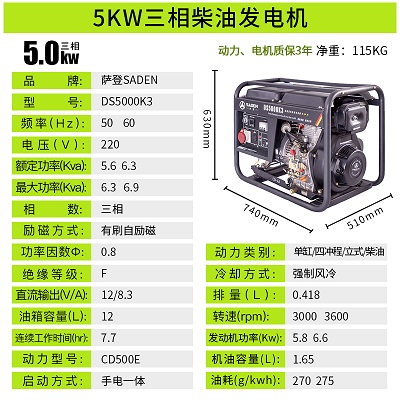

德国萨登DS5000K3柴油发电机
5KW柴油发电机
产品品牌
萨登SADEN
产品型号
DS5000K
频率（Hz）
50 60
电压（V）
110/220/240/380/400
额定功率 （Kva）
4.5 5.0
大功率（Kva）
5.0 5.5
相数
单相
励磁方式
有刷自励磁
功率因数Φ
1
电流 (A)
20.4
绝缘等级
F
直流输出 (V/A)
12/8.3
油箱容量（L）
12
连续工作时间（hr)
7.7
动力型号
CD500E
启动方式
手电一体
动力类别
单缸、四冲程、立式、柴油
冷却方式
强制风冷
缸径*行程（mm）
86 x 72
排量（L）
0.418
压缩比
19.5：1
发动机转速（rpm）
3000 3600
发动机功率（Kw）
4.5 5.0
机油容量（L）
1.65
油耗（g/kwh）
270 275
燃油型号
柴油: 0#(夏季), -10#(冬季)
机油型号
SAE10W30 (CD级以上))
可选配置
ATS
遥控
数码控制面板
轮子和把手
LED5数显
外形尺寸 (mm)
740x510x630
净重（kg）
115
毛重（kg）
125
质保
电机和动力质保三年
