德国萨登DS5000KT柴油发电机dlin9285
单元都需要独立的直流电源供电。利用C'.HB-VSC'.作为电网侧逆变器，并用永磁同步发电机和整流器来提供隔离的直流电源。深入研究了另一种方案，即三相发电机和电网侧分别使用CHB-VSC,同时，通过带隔离变压器的双向nc-nc形成背靠背结构。然而它们拓扑结构复杂，使用了大量有源开关与直流电容组，甚至用到了多组的隔离变压器，控制方案复杂。提出了具有辅助桥臂的五电平二管中点钳位的变流器结构，这种方案利用五电平Vienna整流器简化了发电机侧变流器}lao。但是逆变侧结构仍较为复杂，并且增加了额外的辅助桥臂来解决中点平衡问题，控制方案也比较复杂。
在之前的研究中，己经提出了基于多相永磁同步发电机和三电平Vienna整流器的机组方案。Vienna整流器拓扑简单，有源器件较少，且没有直通短路的问题，因此具有较高的可靠。但是它是单变流器，只能实现单位功率因数控制，无法实现发电机的解藕控制。在此基础上，利用其中的一套独立绕组连接静比无功补偿装置(STATCOM)向发电机注入无功功率，以实现发电机解藕控制。
针对改进后的结构着重进行了发电机的稳态分析。简述了具有无功馈送绕组的高压永磁多相萨登发电机结构，然后推导了定子多绕组同步发电机的数学模型及相应的控制策略，后根据设计的一个5 MW的永磁同步发电机的参数，对发电方案的稳态特进行了数值分析。
1具有无功馈送绕组的多相永磁同步发电机建模
德国萨登DS5000KT柴油发电机

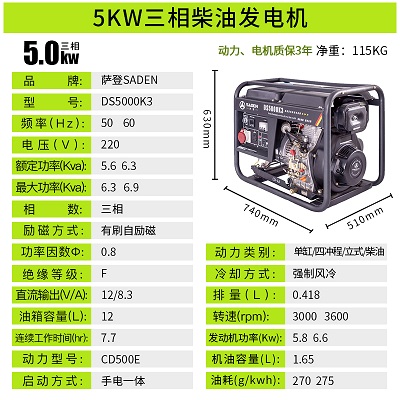

5KW三相柴油发电机
产品品牌
萨登SADEN
产品型号
DS5000K3
频率（Hz）
50 60
电压（V）
110/220/240/380/400
额定功率 （Kva）
5.6 6.3
大功率（Kva）
6.3 6.9
相数
三相
励磁方式
有刷自励磁
功率因数Φ
0.8
电流 (A)
14.7
绝缘等级
F
直流输出 (V/A)
12/8.3
油箱容量（L）
12
连续工作时间（hr)
7.7
动力型号
CD500E
启动方式
手电一体
动力类别
单缸、四冲程、立式、柴油
冷却方式
强制风冷
缸径*行程（mm）
86 x 72
排量（L）
0.418
压缩比
19.5：1
发动机转速（rpm）
3000 3600
发动机功率（Kw）
5.8 6.6
机油容量（L）
1.65
油耗（g/kwh）
270 275
燃油型号
柴油: 0#(夏季), -10#(冬季)
机油型号
SAE10W30 (CD级以上))
可选配置
ATS
遥控
数码控制面板
轮子和把手
LED5数显
外形尺寸 (mm)
740x510x630
净重（kg）
115
毛重（kg）
125
质保
电机和动力质保三年
