萨登户外应急12kw静音柴油发电机dlin9285
齿槽转矩均值与电磁转矩的比值随着弧偏心距的增大逐渐减小，具有明显的优化效果。但是，随着弧偏心距的增大，电机气隙磁密会降低，肖d弱了电机的能，同时增加了磁的加工难度。因此，不是弧偏心距越大越好，需要根据工程实际情况，适当权衡。从图2-7看出，当弧偏心距从90mm开始，下降曲线逐渐变缓，对齿槽转矩的削弱能力逐渐减弱。设计的永磁同步电机弧偏心距选为90mm o
2.4.2弧系数对齿槽转矩的影响
研究弧系数对齿槽转矩的影响，磁弧和距的比率，即佳弧系数为。
电机设计时，为了得到大的气隙磁通，从而得到大的电磁转矩，弧系数尽可能大。但是，弧系数选择过大，会造成一些不利影响，导致漏磁过大。齿槽转矩的大小，随着弧系数的变化略有变化。因此，研究弧系数对齿槽转矩的影响规律，有利于快速的选择转子磁的弧系数，具有一定的实际工程意义。弧系数的变化同样会导致气隙磁密的变化，对齿槽转矩的大小也会造成一定的影响，造成仿真结果失真。为了能够较为准确的表征弧系数对齿槽转矩的影响，采用齿槽转矩均值与所对应电磁转矩的比值作为评
弧系数的选择对电机的齿槽转矩影响很大。齿槽转矩大可达电机转矩的3.2，小为电机转矩的0.7，大值和小值相差将近5倍。因此，在表贴式转子设计时，选择合适的弧系数，有利于降低电机的齿槽转矩，提高电机能。设计的永磁同步电机弧系数选择为0. 8 0

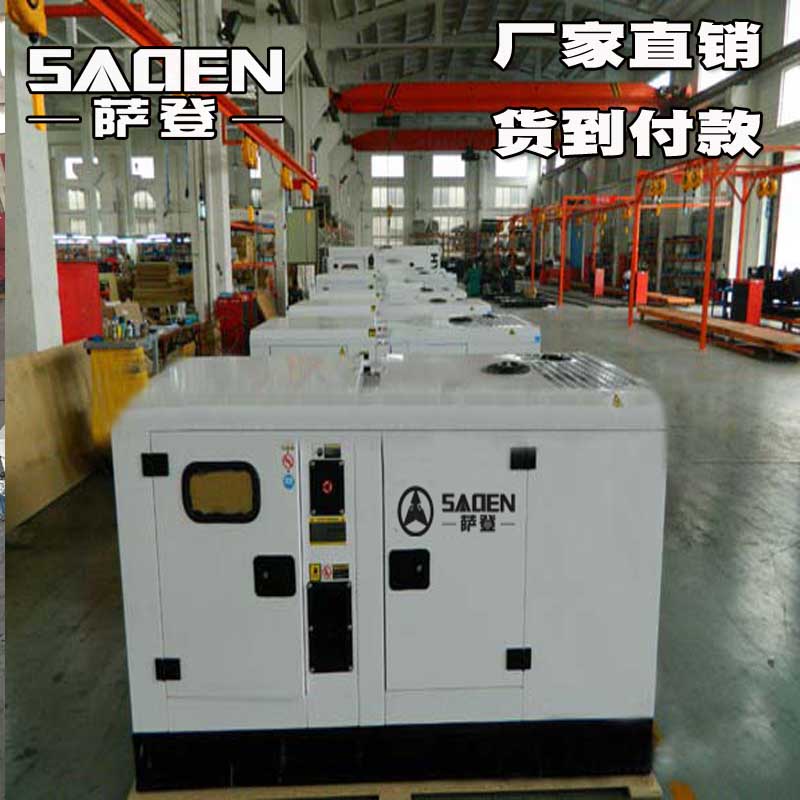

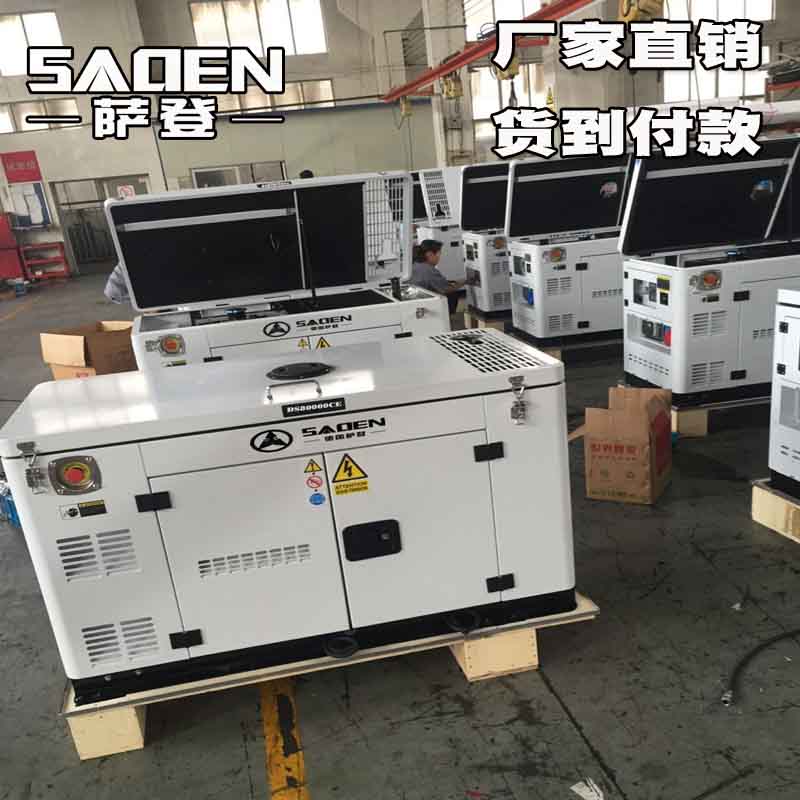

萨登户外应急12kw静音柴油发电机
12KW静音柴油发电机
机组型号
DS12JY
额定功率KVA/ KW
12.0/12.0
大功率KVA/ KW
13.2/13.2
功率因数为
1
频率Hz
50
额定电压V
230
额定电流A
54.5
控制器
DSE3110
控制电压
DC/ V 12
电池容量A
-
冷却液容量L
15
油箱容量（基本结构）L
-
燃油消耗率
（25/50/75/满）升/5.7小时
外形尺寸：
1400 x780x1020
净重KG
450
装载量（台/箱）
16/32/32
7米噪音 (dBA)
65分贝 （低噪音）
发动机型号
CD4DW81-23D
常用功率
17千瓦
结构形式
4缸，直列
燃料种类
柴油
燃油消耗升/小时
5.7
润滑油量L/小时
0.25
调速方式
机械调速
水箱
润滑油容量L
6
进气流量m3/ s
2
废气流量m3/ s
6
排气温度°C
400
排气背压千帕
5
压缩比
18.0:1.0
进气方式
自然吸气
缸径
85毫米
行程
95毫米
排量 L
2.2
SAE
4/7.5
发电机型号
184E
常用功率KVA
13
结构形式
单支承
励磁方式
自励
绝缘等级
H
防护等级
IP23
TIF
<50％
THF
<2％
风量m3/ s
0.071
AVR型号
SX460
