萨登工地应急100千瓦静音柴油发电机dlin9285
为了保证转移矩阵的等价性，推导了发电机和线路的传递函数。进一步将等效过程分为2个步骤。一步是将惯性分配到相邻的线路中;第二步是在每个相邻的线路上均匀化惯性。这2个步骤都应该遵循传递效果保持不变的原则。
3.1发电机与线路的传递函数
状态传递矩阵描述了通过一个元件之前和之
3.2发电机惯量的分配
在一步中，发电机的惯性分布在相邻的线路中。为了简化等效过程，发电机等效为相邻线路中间的几个小型发电机。第二步是将这些小型发电机的惯性均匀分布到其线路中。第二部分内容将在
4.2节中介绍。
实际的电网发电机节点可以在该节点周围具有几条相邻的线路。为了表示实际的电网结构，在发电机节点周围有3条相邻线路为例进行分析。
为了简化扰动传播影响的计算和方便扰动传播规律的提取，采用了相同的假设条件。在实际系统中，发电机阻尼非常大时可能会产生能量的损耗，进而使扰动产生额外的衰减;发电机内阻抗过大可能使整个传递过程变成范围性传播，需要采用波叠加方法分析;传输线路的电阻可能会使线路产生热效应，造成能耗使扰动产生一定的衰减;电容过大可能会产生电压的上升，导致扰动传播速度的加快。但是，实际系统中这些参数都相对很小，造成的偏移误差一般不会过5%}因此，这些因素在仿真中都被忽略。

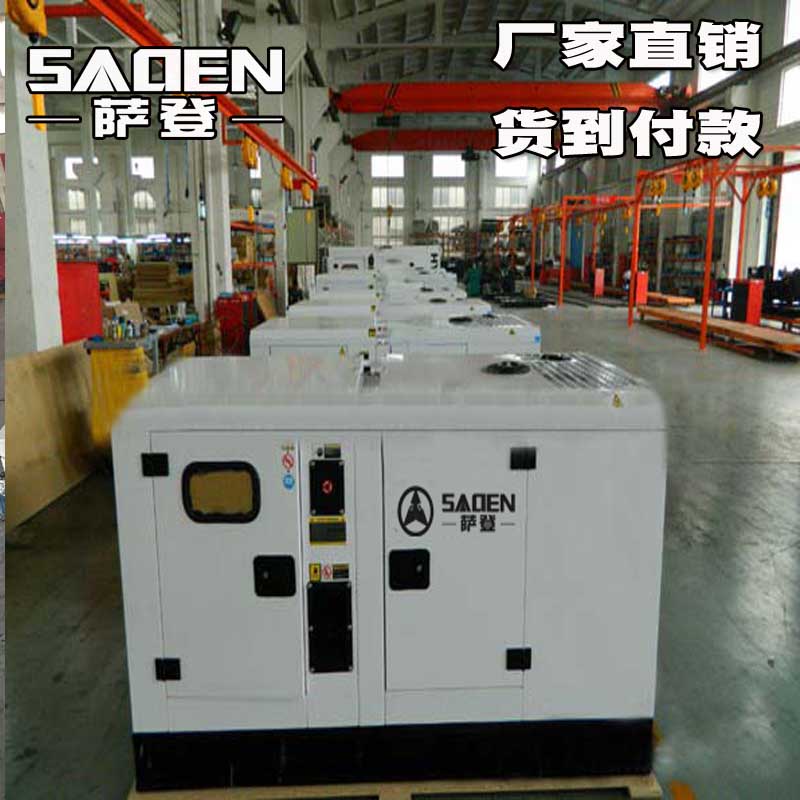

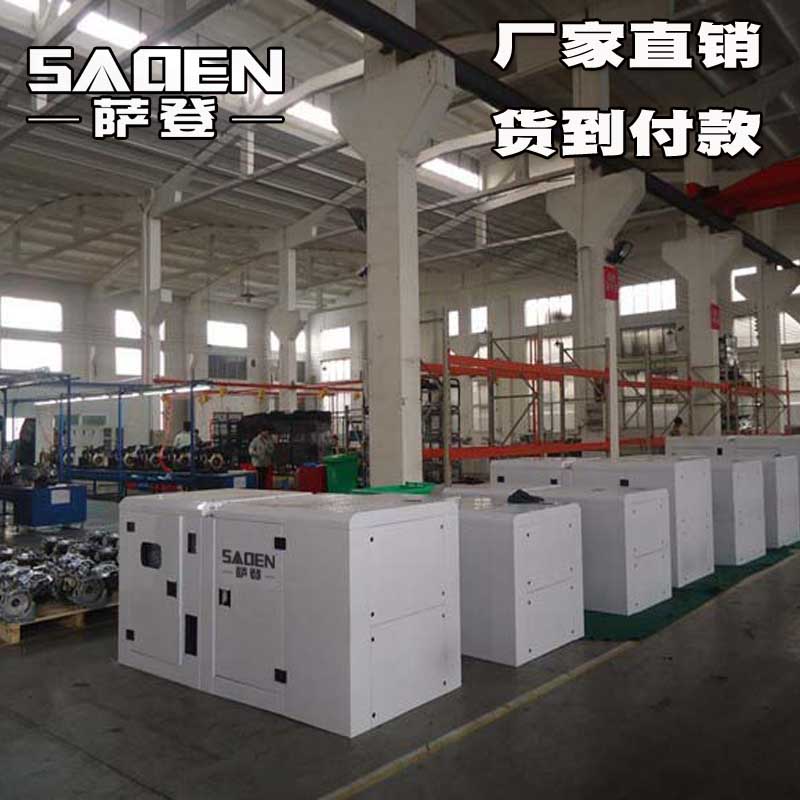

萨登工地应急100千瓦静音柴油发电机
| 100KW静音柴油发电机 | |
| 品牌 | 萨登SADEN |
| 型号 | DS100CE |
| 机组参数 | |
| 额定功率（KW） | 100 |
| 额定容量（KVA） | 125KVA |
| 额定电流(A) | 180 |
| 额定输出电压 | 400V/230V |
| 额定转速 | 1500rpm |
| 额定频率 | 50/60Hz |
| 燃油消耗率（g/kw.h） | ≤205 |
| 启动控制方式 | 电动DC24V |
| 额定功率因数 | COSΦ=0.8（滞后） |
| 稳态电压调整率（%） | ≤±1 |
| 电压波动率（%） | ≤±0.5 |
| 燃油牌号 | （标准）0#轻柴油（常温） |
| 瞬态电压调整率（%） | ＋20～－15 |
| 稳态电压调整率（%） | ≤±1 |
| 电压波动率（%） | ≤±0.5 |
| 瞬态频率调整率（%） | ＋10～－7 |
| 频率稳定时间（S） | ≤3 |
| 噪声（LP7m） | 66dB |
| 外形尺寸 | 2850×1150×1500（L×W×H mm） |
| 机组重量 | 1850kg |
| 发动机参数 | |
| 柴油机品牌 |
萨登（另选发动机价格另谈： 康明斯、帕金斯、道依茨等） |
| 柴油机型号 | SD4H160D2CD |
| 柴油机功率 | 116KW |
| 气缸数/敢提结构 | 4/L型 |
| 缸径*行程 | 105×124mm |
| 燃油消耗率（g/kw.h） | ≤205 |
| 启动方式 | DC24V电启动 |
| 供油方式 | 直喷 |
| 排气量（L） | 4.3 |
| 调速方式 | 电子调速 |
| 进气方式 | 涡轮增压 |
| 发动机型式 | 直列、四冲程、水冷、直接喷射式 |
| 转 速 | 1500rpm |
| 电机参数 | |
| 发电机品牌 | 萨登/斯坦福 |
| 发电机型号 | STL-100 满全铜线 |
| 额定功率(Kw) | 100 |
| 额定容量（KVA） | 125 |
| 额定电流（A） | 180 |
| 额定电压 | 400V/230V |
| 绝缘等级 | H级 |
| 接线方式 | 三相四线、Y型接法 |
| 防护等级 | IP22 |
| 调节方式 | AVR（自动电压调节器） |
| 额定转速 | 1500rpm |
| 输出频率 | 50Hz |
| 输出因数 | COSΦ=0.8（滞后） |
