高压隔离开关
安装使用说明：
1、安装平面必须平整，支架安装螺杆必须保证牢固
2、隔离开关高压电源端距周围其他物件应保证大于300mm的间隙；
3、当开关手柄转动异常时，应及时检查维修，以免损坏其他部件；
4、隔离开关应安排检修人员定期维护保养，轴承每隔二年应拆洗并涂上润滑油脂。

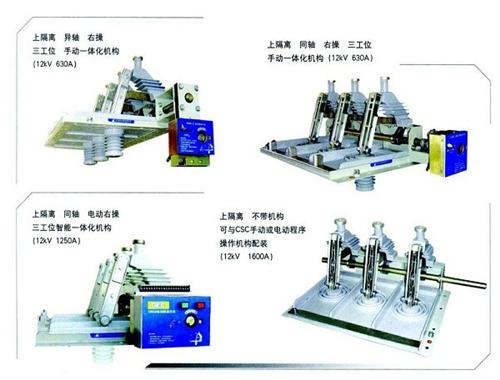

GN38-12隔离开关
GN38隔离开关结构特点
下隔离 同轴 右操 三工位
手动一体化机构
(具有接地关合能力)
结构特点
1.隔离开关和接地开关组成一体
2.接地开关具有关短路电流能力
3.隔离和接地开关具有完善机械闭锁
4.出线端子采用侧装
5.电缆出线高度得到有效保证
户内隔离开关使用说明
GN38-12D 系列隔离开关适用于额定电压 12kV、三相交流 50Hz 的户内装置。作为高压设备在有 电压无负载的情况 下，隔离线路、防 误操作、设备检修 防护接地之用，保证在检 修断路器或其它元 件时与主回路可靠 的隔离并且接地， 确保人身安全。
使用环境条件
海拔：不超过 1000m；周围空气温度：上限＋40℃；下限－25℃；周围环境相对湿度：日平均不大于 95%；月平均不大于 90%；饱和蒸汽压：日平均不大于 2.2kPa；月平均不大于 1.8kPa ；地震烈度不超过 8 度；无火灾、爆0炸危险、严重污秽、化学腐蚀及剧烈振动的场所。
隔离开关调试
触刀与静触头的接触应良好,应保证有 2/3 的视在接触面积。对产品进行极间、对地、断口工频耐压试验，达到表 1 规定要求。回路电阻测试：630A 为 70μΩ；1000A 为 50μΩ；1250A 为 45μΩ。进行 3～5 次分、合操作，不应有卡滞及其它防碍正常动作现象。注：请用较快的速度操作，分合隔离开关。使用须知，不允许带负荷分、合单间闸。隔离开关必须在线路切断后即不带电情况下，方可进行检修。隔离开关定期进行检修，至少每年一次。
