接近开关电效应及器件
利用热释电效应做红外敏感器件，将物体辐射的红外线做热源，采用周期性遮光调制，从红外热源持续性获得交变红外线辐射，产生热释电荷，可完成非接触式检测。
热释电探测器接近开关有如下特点：可在室温下工作，但使用温度必须低于热释电元件材料的居里点；属于交流器件，对恒定辐射无响应，该恒定辐射必须经调制斩波转换为交流或使用脉冲辐射；是高阻抗器件，需使用高阻抗低噪声的阻抗变化器。
南京雷速电气有限公司是一家致力于传感器研发、生产、销售、及服务为一体的专业公司。本公司拥有雄厚的技术，先进的设备，精湛的工艺以及现代化的管理。

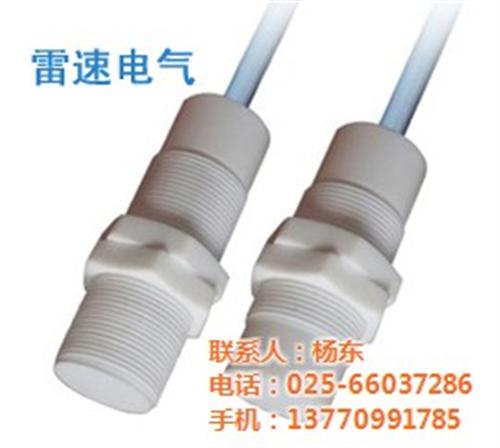

以下为电容式：
{电容式可做无螺纹6.5MM，现市场上外型更小的一种电容式接近开关，检测距离如下M8型}
M8 接近开关检测距离：齐平：1MM 2MM 非平：2MM 4MM
M8接头式的可选可调，M12以下全部默为可调式
M12接近开关检测距离：齐平：1-3MM 1-6MM 非平：1-6MM 1-8MM
M18接近开关检测距离：齐平：2-8MM 2-16MM 非平：2-15MM 2-25MM
M30接近开关检测距离：齐平：2-20MM 2-25MM 非平：2-30MM 2-35MM
南京雷速电气有限公司是一家致力于传感器研发、生产、销售、及服务为一体的专业公司。本公司拥有雄厚的技术，先进的设备，精湛的工艺以及现代化的管理。
接近开关接线图
1）接近开关有两线制和三线制之区别，三线制接近开关又分为NPN型和PNP型，它们的接线是不同的。请见下图所示：
2）两线制接近开关的接线比较简单，接近开关与负载串联后接到电源即可。
3）三线制接近开关的接线：红（棕）线接电源正端；蓝线接电源0V端；黄（黑）线为信号，应接负载。负载的另一端是这样接的：对于NPN型接近开关，应接到电源正端；对于PNP型接近开关，则应接到电源0V端。
4）接近开关的负载可以是信号灯、继电器线圈或可编程控制器PLC的数字量输入模块。
5）需要特别注意接到PLC数字输入模块的三线制接近开关的型式选择。PLC数字量输入模块一般可分为两类：一类的公共输入端为电源正极，电流从输入模块流出，此时，一定要选用NPN型接近开关；另一类的公共输入端为电源负极，电流流入输入模块，此时，一定要选用PNP型接近开关。千万不要选错了。
6）两线制接近开关受工作条件的限制，导通时开关本身产生一定压降，截止时又有一定的剩余电流流过，选用时应予考虑。三线制接近开关虽多了一根线，但不受剩余电流之类不利因素的困扰，工作更为可靠。
7）有的厂商将接近开关的“常开”和“常闭”信号同时引出，或增加其它功能，此种情况，请按产品说明书具体接线。
