陕西通力电缆制造有限公司——耐火电缆

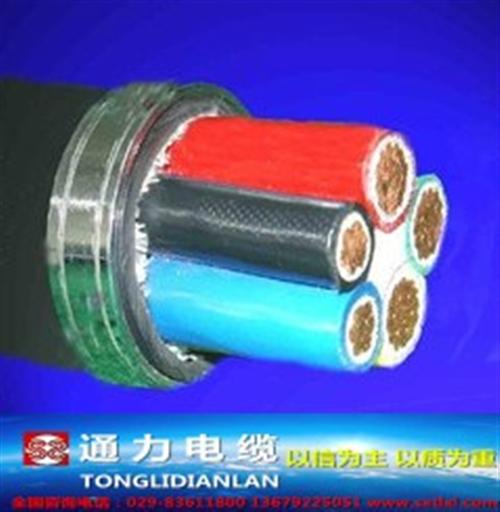

耐火电缆的结构和普通电缆基本相同,不同之处在于耐火电缆的导体采用耐火性能好的铜导体(铜的熔点为1083℃),并在导体和绝缘层间增加耐火层。耐火层由多层云母带绕包而成。因为不同云母带的允许工作温度差异较大,因此电缆耐火性能的关键是云母带。
高压电力电缆的连接头(一)
高压电力电缆连接头头用于电力电缆自身的连接,有连接接头、绝缘中间接头,对充油电力电缆及钢管电力电缆还有塞止式接头等。
1.普通连接头
它用于连接两根相邻电力电缆。
在高压电力电缆线路中,直通接头除连接缆芯导体保证电气连通外,对自容式充油电力电缆的连接头必须保持线芯中油流畅通。但因连接头是在现场手工操作,其工艺条件差。因而在线芯连接采用压接条件下,对线芯连接处电场集中问题的处理,通过增加绝缘厚度,以此降低接头工作场强来确保连接头的安全运行。通常是在电力电缆绝缘上面绕包增绕绝缘,增绕绝缘的两端形成锥形面应力锥。在增绕绝缘外面绕包绝缘屏蔽,将两端电力电缆绝缘屏蔽相连,而其外面有一外亮钢管把绝缘与大气隔绝,这样即可承受充油电力电缆的油压。
2.绝缘接头
绝缘接头内绝缘结构和尺寸与普通接头相同。110 ~ 220kV充油电力电缆绝缘接头,主要用于大长度电力电缆线路中,使接头两端电力电缆的金属护套或金属屏蔽层及半导电层在电气上断开,以便交叉互连,减少护层(或屏蔽层〉损耗。
避免电力电缆线路故障的方法
线缆股扎根不仅维修比较麻烦,甚至具有一定的危险性,因此,防范于未然才是关键所在,陕西通力电缆制造有限公司在此就介绍几种避免电力电缆线路故障的方法。
(1) 剥离护套、绝缘屏蔽要细心,绝缘表面应彻底打磨和清洁,防止杂质颗粒遗留在绝缘上。
(2) 焊接地线用烙铁,防接地线断裂。
(3) 加热收缩材料,应适当控制温度和距离,并要缓慢均匀收缩,不得直接使用喷灯,避免直接损伤绝缘。
(4) 安装环境应无灰尘,温度在0℃以上,湿度在70%以下。
(5) 铠甲层和铜屏蔽层要单独接地,且其截面不小于25mm2。
(6) 单芯电缆接地,要一点接地,且必须是受电端,三芯电缆要两端接地。
