晶体管接近开关原理电路图分析
当铁磁体没有靠近开关的感应头时，振荡电路维持振荡，L3上有交流输出，经二极管VD1整流后使V2获得足够偏流而工作于饱和导通状态，此时Uce2≈0,V3截止，射极输出器无输出，接在输出端的继电器KA不通电。
当铁磁体接近感应头时，铁磁体感应产涡流，由于涡流的去磁作用，削弱L1与L2之间的耦合，使得反馈量不足以维持振荡，因而振荡器被迫停振，L3上无交流输出，V2截止，若R7＞＞R5，此时Uce2≈Ucc，射极输出器输出也接近Ucc，使继电器KA通电动作。
V3采用射极输出，是为了提高带负载能力。RF为正反馈电阻，当电路停振时，通过它把V2的集电极电压反馈一部分到V1的发射极，使发射极电位提高，以保证振荡电路迅速而可靠的停振，而当电路起振时，Uce2≈0,无反馈电压，使振荡电路迅速恢复振荡，使开关的动作更为迅速和准确。
南京雷速电气有限公司是一家致力于传感器研发、生产、销售、及服务为一体的专业公司。本公司拥有雄厚的技术，先进的设备，精湛的工艺以及现代化的管理。

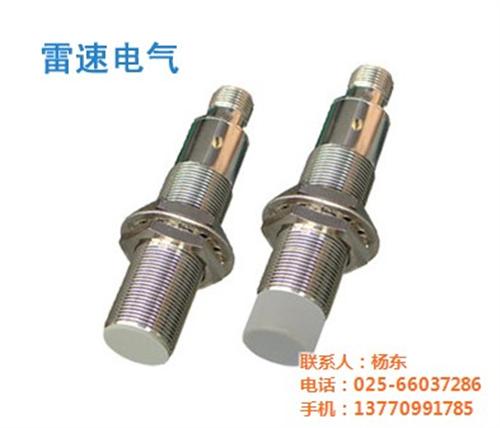

接近开关是一种无需与运动部件进行机械直接接触而可以操作的位置开关，当物体接近开关的感应面到动作距离时，不需要机械接触及施加任何压力即可使开关动作，从而驱动直流电器或给计算机（plc)装置提供控制指令。接近开关是种开关型传感器（即无触点开关），它既有行程开关、微动开关的特性，同时具有传感性能，且动作可靠，性能稳定，频率响应快，应用寿命长，抗干扰能力强等、并具有防水、防震、耐腐蚀等特点。产品有电感式、电容式、霍尔式、交、直流型。
