电缆规格（mm2）
240
300
400
500
630
800
1000
1200
1400
1600
打磨后绝缘外径
57
58
58.5
62
64
68
73
75.6
80
82
小值 ?（mm）
2.6
用填充胶填平两边金属套喇叭口并处理圆整。
3.零部件套装和预制接头主体安装
电缆长端
电缆短端
1.热缩护套管Φ160*200 2.热缩护套管Φ160*750 3.热缩护套管Φ170*500 4.热缩护套管Φ270*500 5.短铜套 6.“O”密封圈 7.长铜套 8.导向头
图4
3.1 如图4所示从电缆短端依次套入○1（若有玻璃钢外壳）○2○3○4○5○6；从电缆长端套
入○1（若有玻璃钢外壳）○2○3○7○8。
拉 板
绝缘橡胶预制件 拉装绳 摇柄 定位夹拉装专用工具
导向头
不小于
图5
3.2 如图5所示在电缆长端的外护套上装好定位夹、拉装设备，清洁导向头、电缆绝缘、
半导电层表面及预制接头主体内表面，并用热风枪吹干；在电缆绝缘表面和导向头
上涂抹硅油，在预制接头主体内孔表面涂抹硅油（用配套的尼龙棒均匀涂抹）。通过
110kV 复合套管户外终端
结构特点：
1、具有瓷套式终端的全部优点，但其外绝缘由瓷套改为复合套管。
2、复合套管由一个环氧玻璃纤维管外部覆盖耐气候的绝缘硅橡胶雨裙，两端由通过阳极氧化处理的铝合金法兰封住。具有优良的机械特性，可避免发生时对周围设备的损坏，具有优良的防爆性能。
3、重量轻，复合套管重量不足瓷套重量的20%，便于装卸运输，方便安装操作。
4、硅橡胶伞裙具有优良的耐污性、抗紫外线及良好的抗老化性能。另外由于硅橡胶具有良好的憎水性，即使表面污染相当严重，也很难发生污闪。

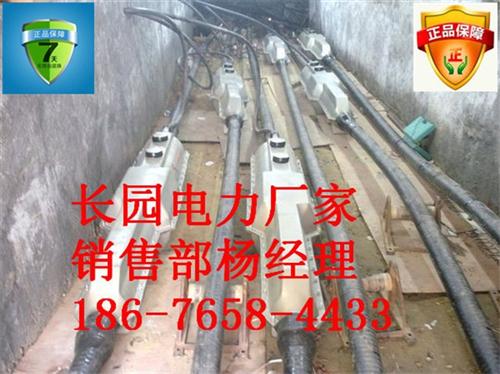

产品规格
产品特点
1、硅橡胶整体预制，适用于110kV电缆的可靠连接；
2、主体为整体预制式，采用进口液体硅橡胶高温硫化成型；
3、采用多项技术，使产品整体密封效果更好并能充分保证电缆和附件具有良好的电气性能和机械性能；
4、采用有限元分析软件优化设计，使电场分布达到 理想状态；
5、整体式外壳体采用高强度铜材制造。可灌注特种绝缘密封胶，绝缘密封良好，适合地下易积水地区。
产品规格
产品特点
1、硅橡胶整体预制，适用于110kV电缆的可靠连接；
2、主体为整体预制式，采用进口液体硅橡胶高温硫化成型；
3、采用多项技术，使产品整体密封效果更好并能充分保证电缆和附件具有良好的电气性能和机械性能；
4、采用有限元分析软件优化设计，使电场分布达到 理想状态；
5、整体式外壳体采用高强度铜材制造。可灌注特种绝缘密封胶，绝缘密封良好，适合地下易积水地区。
组合预制式中间接头由一个环氧树脂件和两套应力锥组成.与整体预制式中间接头依靠橡胶自身的收缩力来维持面压不同,该类型的中间接头通过压缩装置来保证应力锥与电缆绝缘体间的面压,所以可以实现导体尺寸差异很大的电缆间的连续。
根据客户的要求，可以选择使用玻璃钢保护壳。无玻璃钢保护壳的中间接头，由于保护铜管采用了防水塑胶结构，也足以满足防水要求。
