一：功能

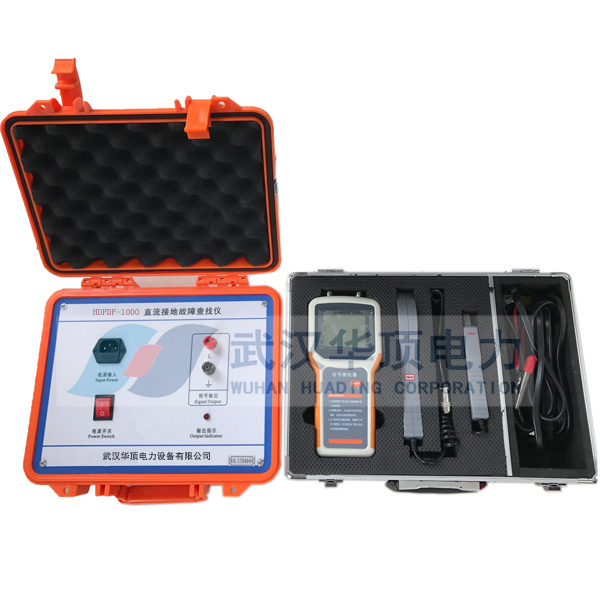

HDPDF-1000直流系统接地故障测试仪 测量设备的绝缘状况，当绝缘破损，电阻降到规定要求之下时，可以进行绝缘接地查找，找到绝缘破损处，从而进行相应的处理。
HDPDF-1000直流系统接地故障测试仪系统组成：
1. 绝缘接地分析仪主机
2. 钳形接收器
基本原理：信号发生器对被测对象及对地故障电流，之间发射一个0.1Hz～1000Hz低频电压信号，在故障点处产生一个泄露电流，接收器接收故障电流，根据故障的大小显示在LCD上。
二： 绝缘测试功能
可测量、记录设备的绝缘状态
三：数据管理功能
配合微机数据处理、可描述设备状态曲线。
对设备的绝缘状态动态跟踪。
及时发现绝缘缺陷、预测设备绝缘寿命。
四：特点
● 集绝缘测试与故障点查找为一体。
● 兼有可设置多频率、多电压的信号发生器，以便于现场测试。
● 使用方便，可在设备不停电，不甩线，不解线把的情况下实现各项功能。
● 可根据客户要求定制个性化软件(包括仪表软件和管理系统)。
● 对绝缘状态进行测试分析，趋势分析和状态跟踪。
● 不仅具有绝缘测电阻的功能，还具有回复电压、吸收系数等测量，以准确反映设备绝缘老化状态。
● 定位信号频率低，仅为1Hz，消除容性接地的假象。
● 接收器精度搞，能够准确查找故障。
● 多种型号钳形接收器可供选择。
五:典型应用
● 铁路：信号、通信、机车、车辆及任何电气设备及线路。
● 通讯：通讯及任何电气设备及线路。
● 电力：直流系统正、负母线的绝缘测试及故障点定位。
● 其他：航空、冶金、汽车、家用电器等任何电气设备及线路。
六：技术指标
|
电压测量范围 |
0.0V～1000V |
|
电阻测量范围： |
0.1M～100MΩ |
|
电路漏电流检测灵敏度 |
>=1毫安 |
|
测量精度 |
电压测试：0.1～1000V ±1% 绝缘电阻：0.10MΩ～10.0MΩ ±5% 10.0MΩ～100MΩ ±10% |
|
最小分辨率： |
电压：0.1V 绝缘电阻：0.01MΩ |
|
最大测试灵敏度 |
<=0.25 MΩ |
|
整机100%测试灵敏度 |
<=10千欧 |
|
信号输出 |
直流1000V±10% 直流500V±10 直流250V±10% |
|
功率消耗 |
连续工作不小于4小时 |
|
显示屏 |
128*64点阵图形LCD |
|
工频抑制 |
70db |
|
信号输出 |
4～20mA |
|
存储容量 |
32K*8bit SRAM |
|
工作温度 |
-5℃～40℃ |
|
工作湿度 |
80%R.H |
|
工作电源 |
10.8V锂电池（专用锂电池充电器） |
|
电池 |
内置4200mAH 10.8V锂电池 |
|
体积 |
360*260*150mm |
|
钳形互感器孔径 |
59毫米 |
|
钳形互感器开程 |
66毫米 |
