HDYDQ无局放成套耐压试验装置组成:
1.全自动工频耐压试验装置操作台（可选配手动型） HDYDQ-10kVA/100kV

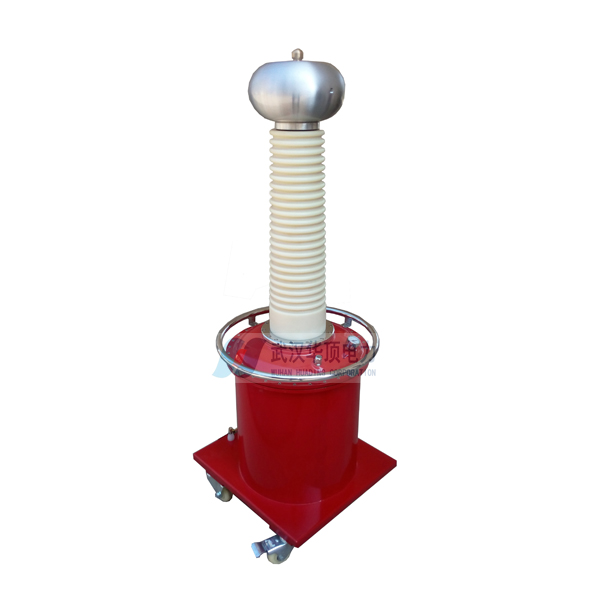

2.无局放试验变压器 （可选配充气式或油浸式试验变压器，充气式变压器质量轻，油浸式变压器质量重，温升效果不明显） YDQW-10kVA/100kV
3.隔离滤波变压器 GLB-10kVA/200V

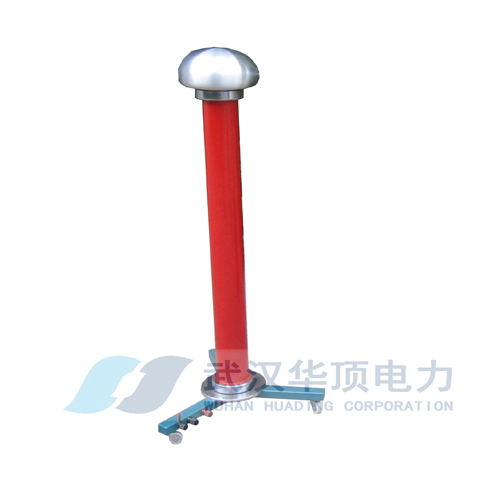

4.耦合电容器 OWF-100kV
5.无局放保护电阻 BR-100kV/8K
6.局部放电检测仪 HDJF-2002
第一部分：HDYD-10kVA/100kV全自动工频耐压试验装置
母线(也称汇流排)是汇集和分配电流的裸导体，指发电机、变压器和配电装置等大电流回路的导体，也泛指用于各种电气设备连接的导线。
母线有软、硬之分。软母线一般采用钢芯铝绞线，用悬式绝缘子将其两端拉紧固定。软母线在拉紧时存在适当的弛度，工作时会产生横向摆动，故软母线的线间距离要大，常用于屋外配电装置。硬母线采用矩形、槽形或管形截面的导体，用支柱绝缘子固定，多数只作横向约束，而沿纵向则可以伸缩，主要承受弯曲和剪切应力。硬母线的相间距离小，广泛用于屋内、外配电装置。
母线的材料有铜、铝和钢三种。不同材料制作的母线具有各自不同的特点和适用范围。
1.铜母线
铜的电阻率低，机械强度高，防腐蚀性能好，是很好的母线材料。
但我国铜的储量不多，比较贵重，因此，除在含有腐蚀性气体（如靠近化工厂、海岸等）或有强烈震动的地区应采用铜母线之外，一般都采用铝母线。
2.铝母线
铝的比重只有铜的30％，电阻率约为铜的1.7～2倍。所以在长度和电阻相同的情况下，铝母线的重量只有铜母线的一半。而铝的储量较多，价格比铜低廉。总的来说用铝母线比用铜母线经济。因此目前我国在户内和屋外配电装置中都广泛采用铝母线。
3.钢母线
钢的优点是机械强度高，焊接简便，价格便宜。但钢的电阻率很大，为铜的7倍，用于交流时产生很强的趋肤效应，并造成很大的功率损耗，因此仅用于高压小容量电路，如电压互感器、避雷器回路的引接线以及接地网的连接线等。
三、母线的截面
母线的截面形状有圆形、管形、矩形、槽形等
1.圆形截面母线的曲率半径均匀，无电场集中表现，不易产生电晕，但散热面积小，曲率半径不够大，作为硬母线则抗弯性能差，故采用圆形截面的主要是钢芯铝绞线。
2.管形截面母线是空芯导体，集肤效应小，曲率半径大，不易电晕，材料导电利用率、散热、抗弯强度和刚度都较圆形截面好。
3.矩形截面母线的优点是散热面积大，集肤效应小，安装和连接方便。但矩形截面母线周围的电场很不均匀，易产生电晕，。
4.槽形截面母线的电流分布均匀，比矩形母线载流量大。当工作电流很大，每相需要三条以上的矩形母线才能满足要求时，一般采用槽形母线。
一、产品简介
HDYDQ无局放成套耐压试验装置，是根据国家最新行业试验标准而设计的试验设备，其安全可靠、功能强大、使用方便、维护简单，主要用于对各种电器产品、电气元件、绝缘材料等进行规定电压下的绝缘强度试验，以考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量过电压的能力，是电力运行相关部门、电工电器制造企业、冶金、煤矿、电气化铁路相关部门、科研单位及高等院校等需要耐压试验设备的首选产品。
二、产品特点
1.电压、电流、时间、状态信息及提示信息等数据4.7尺大屏液晶显示，读数清晰、直观；
2.全中文界面，操作简单明了，可适应多种应用场合；
3.轻触式按键操作，所有功能均可通过按键设定，提高了产品的安全性、可靠性；
4.全数字式校准方式，摒弃了陈旧的电位器调整，现场使用极为方便，精度易于控制(此功能带密码保护)；
5.按键直接设定试验变压器变比(此功能带密码保护)，在连接不同电压等级的试验器时，应用灵活自如，真正做到一个控制台可与多台变压器相互配套使用；
6.状态提醒功能，全中文引导式操作，即使在无说明书的情况下亦可熟练操控；
7.试验过程中，屏上有闪烁的高压符号显示，时刻提醒操作人员注意安全；
8.试验结果显示功能，可自动判断试验结果（试验通过或试验失败），并能可靠记录试品过电流、闪洛或击穿时的电压；
9.试验结果声音报警功能，试验通过或试验失败时，设备会发出不同的报警声音，试验人员可直接由报警声音辨认试验的结果；
10.暂停功能，自动控制时，此功能可做到在任意点实现升压或降压的暂停，暂停时间可由试验人员灵活掌握，方便观察试品状态；
11.自动计时功能。自动控制时，当电压自动上升至设定值时，设备自动开始计时，当计时时间到，显示试验结果，设备自动回到零位；
12.手动计时功能，手动控制时，计时器可手动启动，当耐压时间到，设备自动回到零位（仅台式设备有此功能）；
13.手动控制模式，此模式类似于传统的电动升/降压方式，上升/下降由按钮控制，设备自动判断上/下限位，有过电压保护；
14.升压速度智能控制，当电压达到目标电压80%时，升压速度会自动减慢，当达到目标电压90%时，升压速度进一步减慢；
15.采用硬、软件抗干扰技术相结合，性能稳定，抗干扰性强。
三、主要技术参数
