一.产品概述

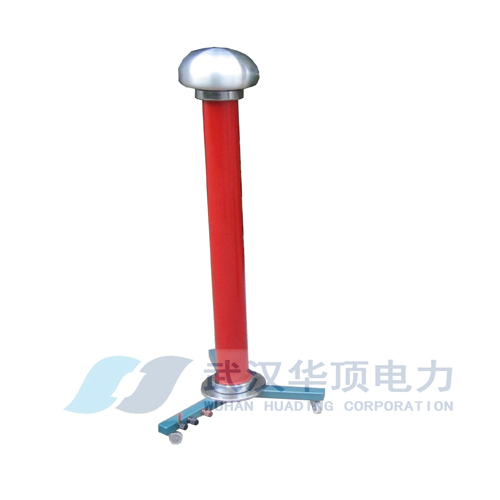

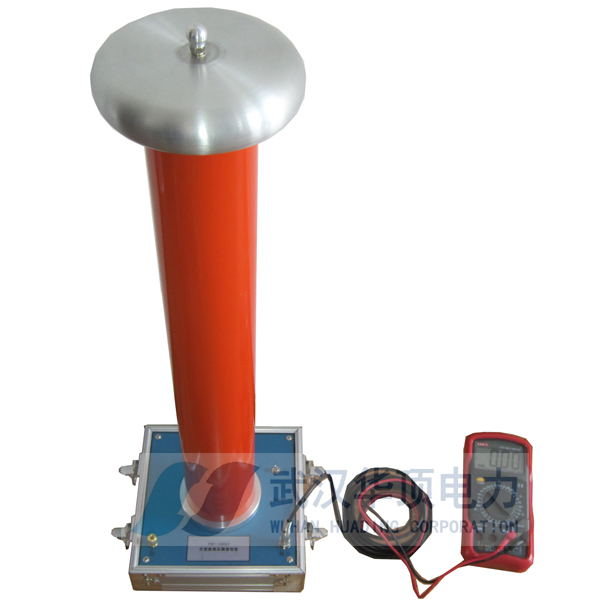

FRC系列交直流高压测量装置是现场测量用的专用仪器仪表，既可测量直流高压，又可测量交流高压的，整个设备由分压器和测量仪表两部分组成。我们常用有FRC交直流高压分压器三种规格，电阻型分压器，电容型分压器，阻容式分压器，本公司采用平衡式等电位屏蔽结构，在完全密封的绝缘筒内部采用优质电子元件，而使整个装置具有测试准确、线性好、性能稳定、结构合理、易于携带、操作简单、显示直观等特点，因此它是现场测量的理想仪表。
电阻型分压器：常用于测量直流高压数值与交流高压数值。
电容型分压器：常用于串联谐振耐压试验中检测及专输出信号数值。
阻容式分压器：能测各种电路中高压数值，不需要加额外补偿装置，电网招标多用于此种规格参数
二.技术指标
1．准确度及高压阻抗（可按客户参数定制,可做成液晶显示带液晶频中文显示功能 ，显示峰值，交直流电压，频率，报警，电压波型的）
|
电压等级 |
AC/DC50kV |
AC/DC100kV |
AC/DC200kV |
AC/DC300kV |
|
|
分压比 |
1000：1 |
1000：1 |
1000：1 |
1000：1 |
|
|
阻抗 |
200MΩ |
400MΩ |
800MΩ |
1200MΩ |
|
|
精度 |
直流值 |
0．5级 |
0．5级 |
0．5级 |
0．5级 |
|
交流值 |
1．0级 |
1．0级 |
1．0级 |
1．0级 |
|
2．工作环境
温度：0~40℃
湿度：≤85%RH
3．体积、重量
|
电压等级 |
AC/DC50kV |
AC/DC100kV |
AC/DC200kV |
AC/DC300kV |
|
体积（mm3） |
220×220×600 |
220×220×800 |
220×220×1500 |
220×220×2100 |
|
重量(kg) |
约10 |
约15 |
约25 |
约36 |
