一：实验原理
HDLF超低频沟通耐压查验仪实际上是工频耐压实验和串联谐振耐压实验的一种替代方法。咱们知道，在对大型发电机、电缆等试品进行工频耐压实验和串联谐振沟通耐压时，因为它们的绝缘层呈现较大的电容量，所以需求很大容量的实验变压器或谐振变压器。这样一些巨大的设备，不光粗笨，造价高，并且运用非常不便利。为了处理这一仇视，电力部门选用了下降实验频率，然后下降了实验电源的容量。从国内外多年的理论和实践证明，用0.1Hz超低频耐压实验替代工频耐压实验，不光能有相同的等效性，并且设备的体积大为缩小，分量大为减轻 ，理论上容量约为工频的五百分之一，且操作简略，与工频实验比较优越性更多。这就是为什么发达国家广泛选用这一方法的原因。国家发改委已拟定了《35kV及以下交联聚乙烯绝缘电力电缆超低频（0.1Hz）耐压实验方法》职业标准。我国正在推行这一方法，本仪器是根据我国这一需求研发而成的。可广泛用于电缆、大型高压旋转电机的沟通耐压实验之中。

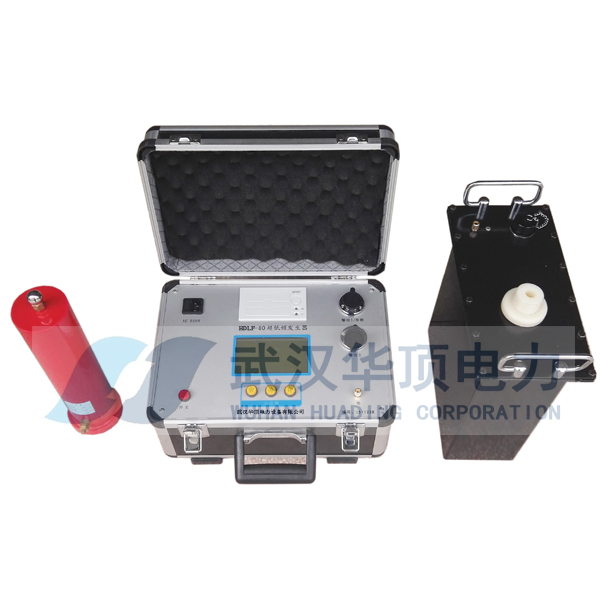

二：产品简介
HDLF超低频沟通耐压查验仪接合了现代数字变频先进技能，选用微机操控，升压、降压、丈量、维护彻底自动化。因为全电子化，所以体积小分量轻、大屏幕液晶闪现，清楚直观、且能闪现输出波形、打印实验报告。规划目标彻底符合《电力设备专用查验仪器通用技能条件，第4部分：超低频高压发生器通用技能条件》电力职业标准，运用非常便利。现在国内外均选用机械式的方法进行调制和解调发生超低频信号，所以存在正弦波波形不标准，丈量过错大，高压部分有火花放电，设备粗笨，并且正弦波的二，四象限还需求大功率高压电阻进行放电整形，所以设备的全体功耗较大。本产品均能打败这样一些不足之处，另外，还有如下特征需求特别阐明：
1.电流、电压、波形数据均直接从高压侧采样取得，所以数据准确。
2.具有过压维护功用，当输出跨越所设定的限压值时，仪器将停机维护，动作时刻小于20ms。
3.具有过流维护功用：规划为高低压两层维护，高压侧可按设定值进行准确停机维护；低压侧的电流跨越额外电流时将进行停机维护，动作时刻都小于20ms。
4.高压输出维护电阻规划在升压体内，所以外面不需另接维护电阻。
5.因为选用了高低压闭环负反馈操控电路，所以输出无容升效应。
三：技能参数
1.输出额外电压：可按参数定制。
2.输出频率：0.1Hz、0.05Hz、0.02Hz
3.带载才干： 0.1Hz 最大1.1μF
0.05Hz 最大2.2μF
0.02Hz 最大5.5μF
4.丈量精度：3%
5.电压正，负峰值过错：≤3％
6.电压波形失真度：≤5％
7.运用条件：户内、野外；温度：-10℃～+40℃；湿度：≤85％RH
8.电源保险管：参见表1
9.市电源：频率50Hz，电压220V±5%。若运用便携式发电机供电，发电机要求：频率50Hz，电压220V±5%，功率应大于3KW，并且在发电机的输出端并联一只功率不小于800W的阻性负载（如电炉），以便安稳发电机的作业速度。不然仪器将不能正常作业。
|
型 号 |
峰值电压 |
丈量规划 |
重 量 |
用 途 |
|
HDLF-30/1.1
|
|
1. 0.1Hz时≤1.1μF
2. 0.05Hz时≤2.2μF |
|
|
|
|
|
1. 0.1Hz时≤1.1μF
2. 0.05Hz时≤2.2μF |
|
|
|
|
|
1. 0.1Hz时≤1.1μF 2. 0.05Hz时≤2.2μF 3. 0.02Hz时≤5.5μF |
|
|
|
|
|
1. 0.1Hz时≤1.1μF 2. 0.05Hz时≤2.2μF 3. 0.02Hz时≤5.5μF |
|
|
|
|
|
1. 0.1Hz时≤1.1μF 2. 0.05Hz时≤2.2μF 3. 0.02Hz时≤5.5μF |
|
|
