一.产品简介：

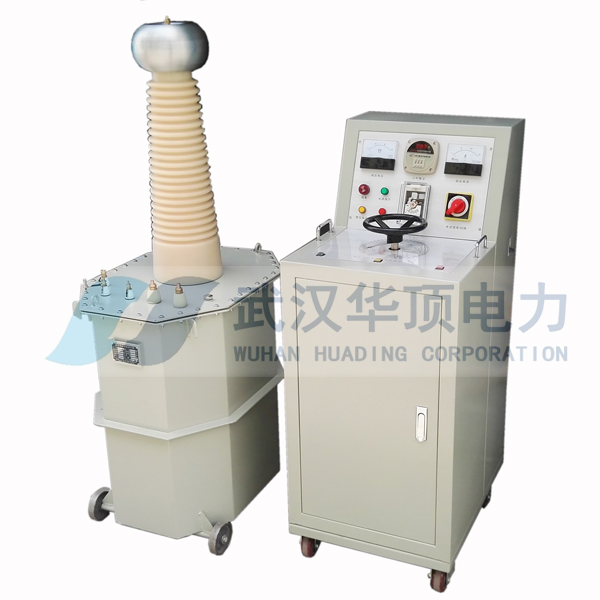

YD-kVA/kV工频耐压实验设备是武汉华顶电力设备有限公司原有基本型的基础上，根据国家最新电力行业标准而规划的工频耐压实验设备。它是判定电力设备绝缘强度的最严峻、最有用和最直接的办法。它能检查出那些危险性较大的会合缺点，对判别电力设备能否继续参加作业具有决定性效果，是保证设备绝缘水平、防止发作绝缘事端的重要办法。用于对各种电器产品、电气元件、绝缘材料等进行规则电压下的绝缘强度实验，以查核产品的绝缘水平，发现被试品的绝缘缺点，衡量过电压的才华。广泛应用于电工制造部分、电力作业部分、科研单位和高等院校。
二.仪器特征：
1.可根据用户要求装备油浸式、干式或许SF6气体式等各种实验变压器。
2.指针和数字闪现,读数更直观，准确，抗干扰才华强，性价比高。
3.高压电压、低压电流、时间3路测量办法。
4.手动操作办法，提高了产品的安全性、牢靠性。
5.实时闪现高压电压、低压电流，直观清楚。
6.具有零位指示、电源指示、作业指示、计时指示等功用
7.完善的过流维护、零位建议维护、声光言语报警提示、电源维护开关等功用
8.选用新式时间继电器，计时规划更广（1S～99H）
9.选用新式电流继电器，更准确、更牢靠，保证人身及设备安全。
10.实验容量在5kVA以上，选用电磁式过流继电器。
11.实验容量在5kVA以上，选用移动式控制台。
12.添加整流设备，可支撑交直流两用功用。（选配）

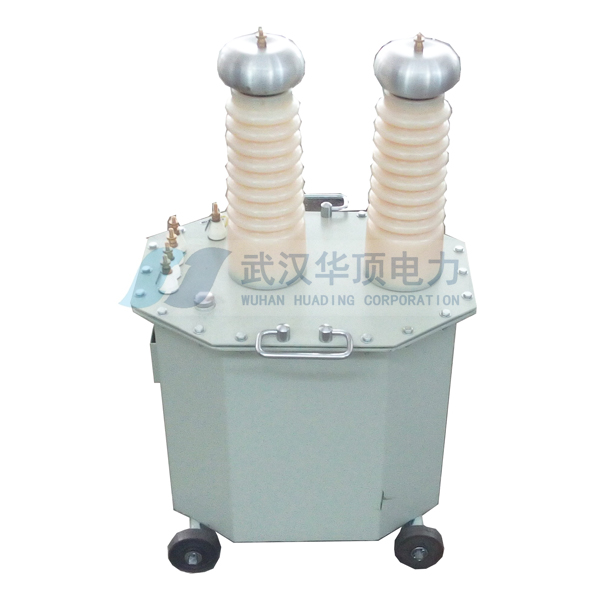

13.装备串级变压器和双高压变压器，结束不同电压等级的耐压实验。（选配）

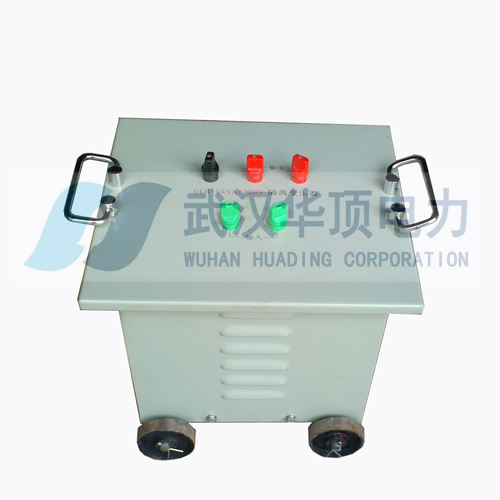

三.设备组成：可任意组合
四.技术参数：
1.输入电压：AC 220(380)V 可选
2.低压输出：AC 0-250（430）V
3.低压电流：0-5/10/15/50A(可按客户要求定制)
4.输出容量：0-3/5/10/15 kVA(可按客户要求定制)
5.高压电压：0-50/100/150/200 kV(可按客户要求定制)
6.高压电流：0-50/100/150/200/500/1000/2000mA(可按客户要求定制)
7.计时规划：0-9999S
8.环境温度：－20℃至50℃
9.电压精度 ≤1.5% ±1个字(F.S)
10.电流精度 ≤1.5% ±1个字(F.S)
YD-kVA/kV工频耐压实验设备常规参数见下表：
|
标准 |
容量 |
低压侧 |
高压侧 |
高压侧（交直流变压器） |
测突变比 |
30 分钟温升 |
阻抗电压 |
空载电流 |
分量 |
|||
|
电压 |
电流 |
交流输出 |
直流输出 |
|||||||||
|
kVA |
V |
A |
电压kV |
电流 |
电压kV |
电流 |
℃ |
％ |
％ |
kg |
||
|
1.5/50 |
1.5 |
200 |
7.5 |
50 |
30 |
70 |
21.4 |
500 |
10 |
10 |
<4 |
19.5 |
|
3/50 |
3 |
200 |
15 |
50 |
60 |
70 |
42.9 |
500 |
10 |
10 |
<4 |
27 |
|
5/50 |
5 |
200 |
25 |
50 |
100 |
70 |
71.4 |
500 |
10 |
10 |
<4 |
52 |
|
10/50 |
10 |
200 |
50 |
50 |
200 |
70 |
142.9 |
500 |
10 |
10 |
<4 |
80 |
|
15/50 |
15 |
400 |
37.5 |
50 |
300 |
70 |
214.3 |
500 |
10 |
8 |
<4 |
120 |
|
20/50 |
20 |
400 |
50 |
50 |
400 |
70 |
285.7 |
500 |
10 |
8 |
<4 |
140 |
|
30/50 |
30 |
400 |
75 |
50 |
600 |
70 |
428.6 |
500 |
10 |
8 |
<4 |
155 |
|
50/50 |
50 |
400 |
125 |
50 |
1000 |
70 |
714.3 |
500 |
10 |
8 |
<4 |
184 |
|
10/100 |
10 |
200 |
50 |
100 |
100 |
140 |
71.4 |
1000 |
10 |
10 |
<4 |
135 |
|
15/100 |
15 |
400 |
37.5 |
100 |
150 |
140 |
107.1 |
1000 |
10 |
8 |
<4 |
150 |
|
20/100 |
20 |
400 |
50 |
100 |
200 |
140 |
142.9 |
1000 |
10 |
8 |
<4 |
215 |
|
30/100 |
30 |
400 |
75 |
100 |
300 |
140 |
214.3 |
1000 |
10 |
8 |
<4 |
250 |
|
50/100 |
50 |
400 |
125 |
100 |
500 |
140 |
357.1 |
1000 |
10 |
8 |
<4 |
290 |
|
10/150 |
10 |
200 |
50 |
100 |
66.7 |
140 |
47.6 |
1500 |
10 |
10 |
<4 |
180 |
|
15/150 |
15 |
400 |
37.5 |
150 |
100 |
210 |
71.4 |
1500 |
10 |
8 |
<4 |
200 |
|
20/150 |
30 |
400 |
50 |
150 |
133.3 |
210 |
95.2 |
1500 |
10 |
8 |
<4 |
220 |
|
30/150 |
30 |
400 |
75 |
150 |
200 |
210 |
142.9 |
1500 |
10 |
8 |
<4 |
280 |
|
50/150 |
50 |
400 |
125 |
150 |
333.3 |
210 |
238.1 |
1500 |
10 |
8 |
<4 |
340 |
|
阐明： 1 、YD-kVA/kV工频耐压实验设备如有特别参数要求，可按用户的技术参数进行规划制造。 |
||||||||||||
