托盘式桥架——河北福马特防腐电气控制设备有限公司

适用范围托盘式电缆桥架是石油、化工、轻工、电视、电讯等方面应用最广泛的一种。它具有重量轻、载荷大、造型美观、结构简单、安装方便等优点。它即适用于动力电缆的安装，也适合于控制电缆的敷设。

托盘式电缆桥架其表面处理分为镀锌和喷漆两种，在重腐蚀环境中可特殊防腐处理。

托盘式电缆桥架备有护罩，需要护罩可在订货时注明或按照护罩型号订货，其所有配件与梯级式、槽式桥架通用。

托盘式电缆桥架在不同跨距下允许均布载荷及变量！

我们本着生产精益求精、经销诚实守信、服务热情周到的服务宗旨和协助伙伴成就事业从而成就自己的事业的立业精神，为客戶提供卓越的品质和服务。因产品种类多 没有一一上传,如有需要,请联系我们。

【关于发货】

我们会在确认合作方式以及合作达成时为您发货考虑到成本的因素，我们一般采用物流发货，不过请您放心，因为我们的外地客户非常之多，基本上我们业务已经覆盖全国，并得到广大用户的好评，物流公司都是我们精心筛选的，不管是发货时间，还是价格都是最满意的，同时我们在交付物流公司后立即告知客户，并且我们会将物流费用一并告知发货打包我们都有专人严格检查商品的质量的，请您放心购买！

桥架的设计：智能建筑的弱电系统,通常有多个信息监控和通信设施诸如BA(楼宇自动化)、OA(办公自动化)、CA(通信自动化)等相应的系统组成,以BA为例,除了建筑物本身的供电、供排水、空调、电梯和停车场等设施配置必要的信息监控外,还有SA(安保自动化)、FA(消防自动化)等若干个子系统,实现系统集成或部分系统集成。根据建筑主体的功能需求来确定其等级和内容,这些系统包括不同类别的电缆和导线,其中有些是属于有源缆线(电源电压一般为DC12/24/48V和AC220V), 由于建筑行业的不断的发展电缆桥架也在与时俱进并不断得到市场的认可和接受电缆桥架行业的国产化力度，产品选用优质冷轧钢板，得到广泛关注产品选用优质冷轧钢板，表面工艺有冷镀锌、热镀锌、静电喷涂、防火涂料、烤漆等。

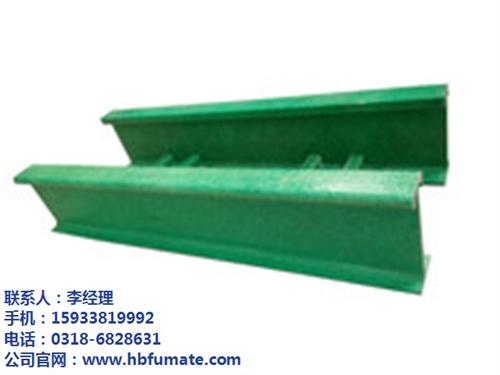

当前大跨距电缆桥架一般是由拉挤玻璃钢型材组装而成，适用于电力电缆、控制电缆、照明电缆及配件等。与铁制桥架相比，具有使用寿命长（一般设计寿命为二十年）、安装方便且成本低（比重仅为碳钢的1/4，施工中无需动火，单根桥架长度可达8米，甚至更长）、切割方便、不需维护等优越性。

防火桥架主要由玻璃纤维增强材料和无机黏合剂复合的防火板与金属骨架复合以及其他的防火基材组成。外层加防火涂料，防火桥架遇火后不会燃烧，从而阻隔火势蔓延，具有极其良好的防火阻火效果，又具有耐火、耐油、耐腐蚀、无污染，整体安装方便，结构合理，使用寿命长，并且美观，电缆安装在电缆桥架中，环境整洁，清扫方便。防火涂料有涂层薄、耐火极限高、粘接力强的特点。

电缆桥架的安装主要有沿顶板安装。沿墙水平安装、沿竖井安装、沿地面安装。沿电缆沟及管道支架安装等。安装所用支（吊）架可选用成品或自制。支（吊）架的固定方式主要有预埋铁件上焊接，膨胀螺栓固定等。桥架安装应符合以下规定：

1. 直线段钢制电缆桥架长度超过30m，铝合金或玻钢制桥架长度超过15m时，设有伸缩节;电缆桥架跨越建筑变形缝处设置补偿装置.

2．电缆桥架应在下列地方设置吊架或支架： 桥架接头两端0.5m处；-每间距1.5处；转弯处； 垂直桥架每隔1.5米处；

3. 吊架和支架安装保持垂直、整齐、牢固、无歪斜现象；

4. 桥架连接板螺栓固定紧固无遗漏，螺母位于桥架外侧；

5. 缆桥架应敷设在易燃易爆气体管道和热力管道的下方；

6. 金属桥架及其支架全长应不少于2处接地或接零；

7. 金属桥架间连接片两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓，并且连接片两端跨接不小于2.5mm2的铜芯接地线；

8. 桥架安装应符合下列要求：桥架左右偏差不大于20mm； 桥架水平度每米偏差不应大于2mm；桥架垂直度偏差不应大于3mm；

9.电缆桥架敷设易燃易爆气体管道和热力管道的下方，当设计无要求时，与管道净距，符合表12.2.1-2的规定。
