高压隔离开关
安装使用说明：
1、安装平面必须平整，支架安装螺杆必须保证牢固
2、隔离开关高压电源端距周围其他物件应保证大于300mm的间隙；
3、当开关手柄转动异常时，应及时检查维修，以免损坏其他部件；
4、隔离开关应安排检修人员定期维护保养，轴承每隔二年应拆洗并涂上润滑油脂。

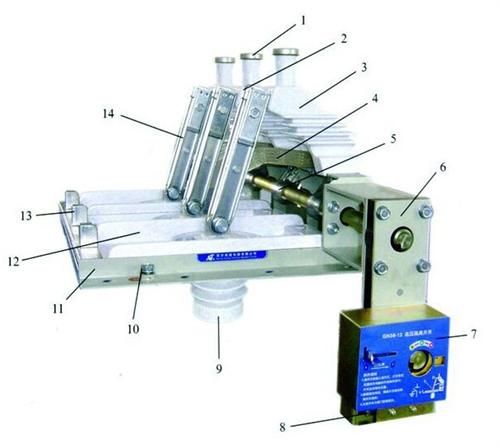

GN38-12隔离开关
GN38隔离开关结构特点
下隔离 同轴 右操 三工位
手动一体化机构
(具有接地关合能力)
结构特点
1.隔离开关和接地开关组成一体
2.接地开关具有关短路电流能力
3.隔离和接地开关具有完善机械闭锁
4.出线端子采用侧装
5.电缆出线高度得到有效保证
GN38-12/630A户内高压隔离开关上隔离
一、常见型号：
GN38-12/630A-25KAGN38-12D/630A-25KAGN38-12/1250A-31.5KAGN38-12/1250A-31.5KA
二、技术参数
符合标准：GB1985-89（交流高压隔离开关和接地开关），IEC129-84（交流隔离开关和接地开关）。
额定电压：12KV；
额定电流：630～1250A；
额定热稳定电流（4秒）：25～31.5kA；
额定动稳定电流：63～80kA；
工频耐受电压（1min） 相间/断口：42/48Kv；
雷电冲击耐受电压 相间/断口：75/85Kv。
高压隔离开关结构及性能
大电流户内高压隔离开关，适用于额定电压10KV，三相交流50HZ，电力系统中高压开关设备作为有电压无负载的情况下分合电路之用。开关结构设计新颖、合理、独具一格。它采用了两步动作的锁紧方式，使开关动热稳定性能优异，操作力小。它采用了环氧树脂和绝缘子及刷镀银等新材料新工艺，使开关导电性能好，体积小，质量轻。它的出线端子便于与真空断路器、油断路器连接，可缩小开关柜体种，减少过渡接头，降低成本.
