槽型光电开关接线
光电开关那个二极管是发光二极管，输出则是光敏三极管，C就是集电极，E则是发射极。
一般三极管作开关使用时，通常都用集电极作输出端。
一般接法：二极管为输入端，E接地，C接负载，负载的另一端需要接正电源。这种接法适用范围比较广。
特殊接法：二极管为输入端，C接电源正，E接负载，负载的另一端需要接地。这种接法只适用于负载等效电阻很小的时候（几十欧姆以内），如果负载等效电阻比较大，可能会引起开关三极管工作点不正常，导致开关工作不可靠。
南京雷速电气有限公司是一家致力于传感器研发、生产、销售、及服务为一体的专业公司。本公司拥有雄厚的技术，先进的设备，精湛的工艺以及现代化的管理。
种类
因为位移传感器可以根据不同的原理和不同的方法做成，而不同的位移传感器对物体的“感知”方法也不同，所以常见的接近开关有以下几种：
无源接近开关
这种开关不需要电源，通过磁力感应控制开关的闭合状态。当磁 或者铁质触发器靠近开关磁场时，和开关内部磁力作用控制闭合。特点：不需要电源，非接触式，免维护，环保
南京雷速电气有限公司是一家致力于传感器研发、生产、销售、及服务为一体的专业公司。本公司拥有雄厚的技术，先进的设备，精湛的工艺以及现代化的管理。

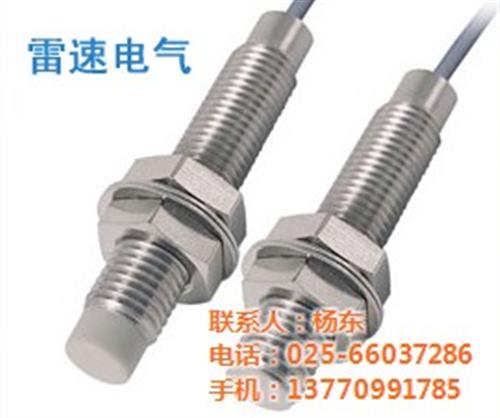

涡流式接近开关
这种开关有时也叫电感式接近开关。它是利用导电物体在接近这个能产生电磁场接近开关时，使物体内部产生涡流。这个涡流反作用到接近开关，使开关内部电路参数发生变化，由此识别出有无导电物体移近，进而控制开关的通或断。这种接近开关所能检测的物体必须是导电体。
1.原理：由电感线圈和电容及晶体管组成振荡器，并产生一个交变磁场，当有金属物体接近这一磁场时就会在金属物体内产生涡流，从而导致振荡停止，这种变化被后极放大处理后转换成晶体管开关信号输出。
2.特点：A、抗干扰性能好，开关频率高，大于200HZ. B、只能感应金属
3.应用在各种机械设备上作位置检测、计数信号拾取等。
南京雷速电气有限公司是一家致力于传感器研发、生产、销售、及服务为一体的专业公司。本公司拥有雄厚的技术，先进的设备，精湛的工艺以及现代化的管理。
