产品的用途
国家电力公司颁发的[2000] 589 号文件《防止电力生产重大事故的二十五项重点要求》中15.2条规定：“110KV及以上电压等级变压器在出厂和投产前应做低电压短路阻抗测试或用频响法测试绕组变形以保留原始记录。”15.6 中规定：“变压器在遭受近区突发短路后，应做低电压短路阻抗测试或用频响法测试绕组变形，并与原始记录比较，判断变压器无故障后，方可投运。”
低电压短路阻抗测量是常规试验项目中的基本项目，比较变压器受到短路电流的冲击前后测得的短路阻抗值，根据其变化大小，可以初步估计绕组变形程度。变压器在短路电流冲击后与最初测试的低电压短路阻抗变化不应大于2%。
低电压短路阻抗试验是鉴定运行中变压器受到短路电流的冲击，或变压器在运输和安装时受到机械力撞击后，检查其绕组是否变形的最直接方法， 它对于判断变压器能否投入运行具有重要的意义，也是判断变压器是否要求进行解体检查的依据之一。

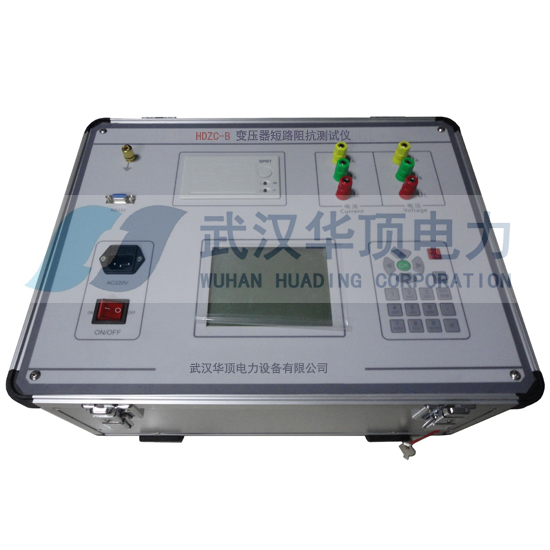

HDZC-B变压器短路阻抗测试仪内部自带可调电源输出，特别适合现场对110kV级及以上主变压器进行低电压短路阻抗测量的仪器。
二、主要特点
1.仪器自带可调电源输出，无论单相、三相变压器，只需一次接线，仪器即可完成所有绕组对的测量，试验、接线简单。
2.满足《DL/T1093-2008 电力变压器绕组变形的电抗法检测判断导则》中规定的试验与算法。
3.《DL/T1093-2008》明确规定：5.4.1a，“原则上单相参数用单相法测试”；5.4.1e，“测试结果出现异常时，应对所有绕组对用单相法进行复试”。该仪器采用单相测量方式，对于三相变压器三次升压过程即可自动计算出每相的短路阻抗、电抗、电感值。
4.仪器内部采用锁相环技术，同步采样交流信号，测量数据准确。
5.该仪器可测量电压，电流，功率，频率等。
6.单机测量电压、电流范围宽，支持外接CT、PT进一步扩展测量范围。
7.内置不掉电存储器，可长期存储测量数据，仪器自带打印机。
8.测试数据可导入计算机，方便进一步分析或存储。
9.全部中文菜单及操作提示，操作简单直观。
10.透反式大屏幕液晶，在太阳直射下可清晰显示。
三、主要技术指标及使用条件
?测量精度：电压，电流： 0.2级
功率 ： COSφ>0.1: 0．5级；COSφ≤0.1:1．0级
阻抗：COSφ>0.1: 0．5级；COSφ≤0.1:1．0级
?电压测量范围： AC 3V～300V
?内部电源输出范围：电压0~250V，电流0~10A
?工作温度： -10℃～50℃
?工作湿度： 0～80%
?工作电源： AC220V±10﹪ 50Hz±1Hz
?外形尺寸： 360mm×220mm×150mm
?仪器重量： 5Kg
