最美长园人，风雪送电路！

长园电力190/330kV复合套终端顺利投运圣彼得堡东部变电站

2016年10月下旬，长园电力安装团队出发前往俄罗斯第二大城市--圣彼得堡，参与东部变电站330kV线路改造工程。

 圣彼得堡是位于俄罗斯西北地区中心的一座大型的综合性工业城市，是世界上人口超过百万的城市中位置最北的一个。随着圣彼得堡城市电力负荷的不断增长，用电需求也与日俱增。且东部330kV变电站的原有输电电缆及电缆终端使用年限已达20年以上，处于老化状态，无法满足日益增长的供电需求。

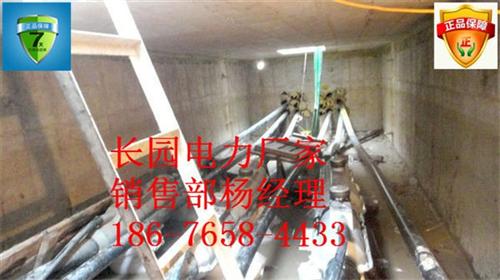

为此，俄联邦电网公司启动了此次升级改造工作。而长园电力继220kV克里米亚项目顺利完成之后，有幸再次参与此次变电站改造项目，负责330kV高压架空线路进站后至终端塔电缆下地部分的工作。

此后，天气愈发恶劣，

二条回路的施工一再被迫推迟，直至12月4日才正式开工。此时已临近年底，当地即将进入深冬，我司现场人员的签证到期在即，而联邦电网要求我司务必在12月18日前完成安装和通电。面对种种不利因素，现场安装人员一边进行正常安装，一边与俄方现场负责人针对现场具体情况，商议解决方案。

最终，双方达成一致意见，由我司安装人员在保质保量的情况下，延长工作时间，并由俄方增派协助人员，争取提前完成施工。

   全干式GIS终端适用于连接六氟化硫气体绝缘开关设备。采用独特设计的插拔装置可预先将环氧套管装在开关设备上，可在不打开GIS设备的情况下进行电缆终端的安装。

产品规格（如图所示）

产品特点

   1、全预制，内部无需充绝缘油或气体，应力锥压紧装置可对应力锥提供恒定持久的压力；

   2、采用进口液体硅橡胶高温硫化成型；

   3、环氧套管采用真空压力浇注，机械电气性能优良；

   4、可将电缆终端直立、横置、倒立或以任何角度连接；

   5、配合开关、变压器等高压电器可调整导体引出结构；

   6、终端结构紧凑，尺寸小，配合IEC60859标准要求，现场安装灵活、方便；

   7、采用有限元分析软件优化设计，使电场分布达到状态。

产品型号：

YJZGG-L 66-220kV 传统压缩式GIS终端

　　根据客户的要求,特变电工昭和也生产和提供传统压缩式电缆终端。

　　该电缆终端的绝缘以及面压等设计思想与插入式终端完全一致。

　　应力锥等连接材料具有充分的互换性，稳定的性能已被大量的业绩所证实。

适用电缆尺寸：

66kV   150-1600mm2

110kV 240-2000mm2

220kV 400-2500mm2

500kV 800-2500mm2

4.1.1.

户外终端的出线杆与电缆铜导体之间要求可靠连接，并提供连

接方式的安装图纸，终端各部分的机械强度应能耐受因电缆的负荷变化而产生的末端推力而不致损坏。 4.1.2.

户外终端的复合外套应符合GB772和GB/T775中有关的复

合外套的规定。 4.1.3.

户外终端的上下法兰与瓷套之间以及上法兰与出线杆之间

的防水密封应严密，制造厂应提供密封性能试验报告。终端应装有防晕罩或屏蔽环。 4.1.4.

户外终端应具有使终端的底座与支架相绝缘的底座绝缘

子，其安装方式宜设计成在需要更换绝缘子时不需吊起或拆卸终端，其性能应符合DL508附录A中第A5条的要求。 4.1.5. 户外终端应承受和它连接的导线上2kN的水平拉力。 4.1.6. 终端采用复合外绝缘的充油结构，不应带外接油箱。 4.1.7. 户外终端的尾管应有接地用的接线端子。

4.1.8.

户外终端内的绝缘填充剂，应与电缆及终端内的其它绝缘

材料相容。 4.1.9.

户外终端头预制式应力锥的结构除满足必需的电气性能

外，还应满足在不对终端头抽真空的情况 油的结构。 4.1.10. 终端与电缆金属护套接地连接宜采用机械连接方式。若采

用搪铅或钎焊工艺应在差异表内载明，并说明所采取的措施以避免焊接过程中可能损伤电缆绝缘。

4.1.11. 制造厂家应充分考虑系统对电缆终端的保护器接地箱、直

接接地箱和接地电缆提出技术要求，特别是保护器的技术要求。 ★  如果电缆附件中出现瓷套、应力锥损伤，则该电缆附件作无偿更换处理。 5. 试验

电缆的所有试验应遵照GB11017.3-2002的试验要求进行。 5.1. 预鉴定试验

附件试样应连同电缆组成电缆系统一起进行试验。每种附件试样至少1件。附件的主要绝缘部件上的计算电场强度不大于已通过预鉴定试验的相关绝缘部件上的电场强度。

5.2. 出厂试验

电缆附件的出厂试验包括以下项目 密封金具，瓷套及环氧套管的压力泄漏试验

试验在室温下进行，试样应承受0.2MPa表压气压或水压，经1h无泄漏现象。

电气性能试验

对橡胶预制件和环氧预制件应进行局部放电试验（96kV下，不大于5PC）和160kV，30min的工频耐压试验。试验方法由投标人提出，经发包人认可。 5.3. 型式试验 5.3.1.

电缆附件应按规定的工艺安装在电缆上，进行型式试验，

型式试验项目如下，试验方法除本招标文件有规定外，其它均按IEC60840规定进行

室温局部放电试验； 恒电压负荷热循环试验；

高温下的局部放电试验；

雷电冲击电压试验及随后的工频电压试验； 4h工频电压试验；

5.3.2. 试样在192kV下，4h应不击穿，不闪络。 5.3.3.

淋雨耐压试验；

户外终端试样在淋雨状态下，施加185kV，经1min终端不应击穿或闪络；淋雨条件采用GB/T16927.1的规定。
