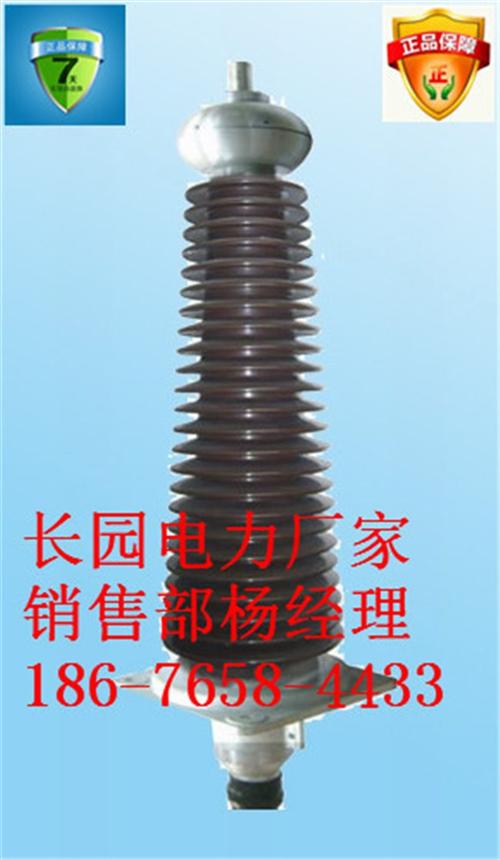

长园电力技术有限公司（简称：长园电力），是长园集团（代码：600525）旗下，专业从事电力电缆附件（包括110kV和220kV电缆户外终端头、瓷套和复合套管底座式充油终端头，干式硅橡胶户外电缆头、户内干式GIS插拔头、变压器终端插拔头等，还有直通、绝缘中间接头，均有厂家包安装制作）、环网柜、分接箱和自动化配网设备等电力产品研发、制造、销售的国家高新技术企业。长园电力坐落于珠海市高新区科技创新海岸，占地面积5万余平方米，技术力量雄厚，拥有国家企业技术研发中心，建有国际一流的500KV高压试验大厅以及1000KV直流特高压试验大厅。长园电力陆续从世界各国引进国际先进的注橡设备、激光数控机床、真空氦质谱检漏仪、焊接机器人、3000KV/300KJ冲击电压试验系统、瑞士哈弗莱集团800KV工频谐振试验装置等生产设备及检测试验设备。通过不断创新和改进，长园电力的产品深得用户信赖，在北京奥运场馆、青藏铁路、南水北调工程、杭州湾大桥、广州地铁等国内重点工程中被广泛采用。先后有多项产品被列入国家重点新产品、国家火炬计划项目、省市级重点新产品和科技进步奖。长园电力贯彻并通过了ISO9001质量保证体系、ISO14001环境体系、18001职业健康安全管理体系，同时实施“5S生产现场管理”，不断深化“六西格玛管理”，致力于提高成品率、缩短交货期、提高顾客满意度。

一、概述

运用状态检修理念对电力电缆实施在线监测,对电缆绝缘状况进行评估,是一种较好的诊断方法。国内外大量的文献研究表明,电缆接头发热、电缆绝缘品质劣化,特别是水树枝状老化,是导致电缆绝缘发生击穿的主要原因。

电力电缆的局放在线监测是引进国外

新的技术，采用特高频，电磁波，以及高频CT三种测量方法综合监测，通过放电指纹专家识别系统，对电力电缆的绝缘状况进行实时准确判断。

二、系统组成

电缆局放监测系统由传感器、主机、通讯终端及计算机主站组成，由传感器检测多条电缆的局放信号通过同轴电缆传输给主机，主机进行数据处理后通过通讯终端利用网络或GPRS上传给计算机主站，由主站显示并根据预定阈值进行报警。

三、功能特点

1.电缆局部放电在线监测系统基于局部放电电脉冲宽频带辐射机理，利用电脉冲检测方法，对高压电缆局部放电进行在线检测并完成数据显示及上传，当被监测点电缆局部放电信号超过预定值时，自动发出报警信号。

2.抗干扰能力强，监测数据准确。利用综合抗干扰技术，有效的抑制现场的各种干扰信号，局部放电信号测量频带能根据现场干扰特点自动进行选择

，实现强干扰环境下局部放电在线监测。

3.实时显示被监测点电缆的局部放电数值，便于对当前电缆局放强度趋势进行观察，评估电缆运行的可靠性。

4.具备可靠的无线通讯能力，可以将数据实时的传送到指定的服务器，实现异地数据传输、异地操控设备，进行远程在线监测、运行状态分析和诊断，实现在‘任何时间、任何地点’了解高压电缆的运行状态。

5.可以任意调节数据采集周期和数据上传时间间隔，满足用户的不同要求。

6.后台软件系统以WinXP为平台。

7.可分析显示被监测电缆各监测点的实时放电数值和历史趋势图等。

8.可远程显示被监测电缆各监测点的放电量、实时波形等重要参数。

9.放电量历史趋势图等数据可连续自动保存，并可随时查看、统计与分析。

10.各种监测数据指标超出警戒值时，可自动给出报警提示。

64/110kV XLPE 电缆整体预制绝缘（直通）接头

CD-YJJJI2 64/110-802-ZP

CD-YJJJI2 64/110-802（B）-ZP

CD-YJJTI2 64/110-801-ZP

CD-YJJTI2 64/110-801（B）-ZP

安 装 手 册

珠海市高新区科技创新海岸第二期金峰北路

89 号

 CD-YJJJ(T)I2 64/110-801(802)(B)-ZP

 长园电力技术有限公司

 版本：A 版 2016 年 7 月印刷

适用范围

本安装工艺只适用于长园电力技术有限公司生产的

64/110kV XLPE 电缆（240mm2～

1600mm2）整体预制接头的安装。

安装前提：

1.

本产品的安装人员必须是已取得110kV及以上高压交联电缆附件产品安装授权和能够完整安装110kV高压交联电缆附件的操作人员， 次安装使用本产品时必须有本公司技术人员在场指导安装。

2.

本产品安装时应避免在潮湿、粉尘飞扬、腐蚀性气体及低温的环境下进行，如有必要现场应采取措施，以隔绝不良环境状态对产品安装过程中的影响。

3.

环境条件：

a)

空气相对湿度宜<70％

b)

现场无明显粉尘或腐蚀气体

c)

环境温度宜0~35℃

准备工作:

1.

按表一核对产品规格型号是否正确，按产品的装箱清单清点零部件与配套材料是否齐全、准确，并检查有无损伤或其他缺陷；

2.  确认安装图纸、安装工艺及施工记录与所安装附件是否一致；

3.  应备齐安装附件所需的工具（包括专用工具导向头、拉板、夹板和葫芦）；

4.  施工现场必须有效的采取安全保护措施，确保现场

施工人员的安全；

5.  现场采取相应措施（如搭棚、铺木板、通风等）满足附件施工环境，保证安装

现场的干净卫生。
