主要性能及技术参数
1、装置极限真空度＜10Pa 抽真空真空度 100Pa
2、装置抽真空速率90-----（252m3/h） (真空泵极限真空度小于0.06Pa)
3、装置充气初压力＜133 Pa(用户要求自定)
4、装置充气终压力≤0.8M Pa
5、装置充气速率＞25m3/h
6、装置回收初压力≤0.8M Pa
7、装置回收终压力＜5 KPa . 1kPa（可选）
8、装置回收压缩机速率33m3/h
9、装置年泄漏率，气罐＜0.5%
10、装置贮罐 高设计压力5M Pa
11、贮罐容积400-600KG
12、外形尺寸约2250mm×1400mm×1750mm
13、贮存方式：液态
14、噪声≤75dB声压级
15、干燥过滤器再生方式：真空再生加热活化处理
16、电源：交流三相380V±10%、50HZ
17、装置总功率＜16KW

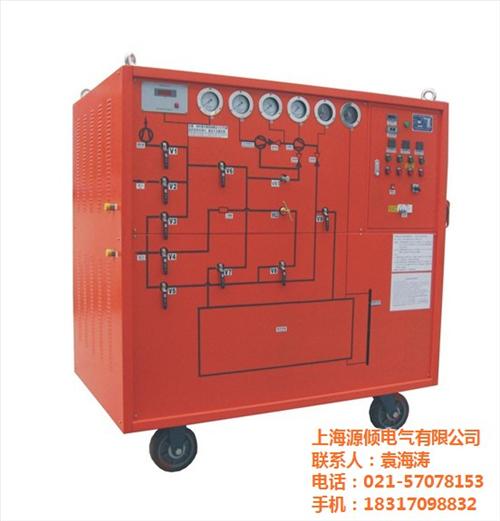

该装置按照DL/T662-1999《六氟化硫充气及回收装置》标准，装置由回收系统、充气系统、抽真空系统、净化系统、气体贮存系统组成，具有如下主要功能：
1、对装置本机以及电器设备抽真空和真空度的测量；
2、对电器设备中的气体进行回收；
3、对回收和回充的SF6气体进行干燥、净化处理；
4、对SF6电器进行充气；
5、对电器中SF6气体进行压缩贮存、灌瓶。
气瓶的管理
1.检查气瓶外表有无缺陷，安全附件是否齐全。如果怀疑，要进行探伤检查。每次充气后要有IAC510红外线检漏仪检查阀体及气瓶本体的接合处有无漏气现象。
2.新气瓶要进行抽样（30％以上）检查。充入的SF6气体应有制造厂的分析报告、生物试验证书，气瓶外应挂有气体检验合格证。
1、对装置本机和SF6开关及GIS抽真空及真空测量
2、对液化罐抽真空及真空测量
3、对装置本身抽真空及真空测量
4、对SF6开关充气
5、对电器设备中的SF6气体进行回收包括水份处理、油份处理
6、对回收和回充的SF6气体进行干燥、净化处理
7、对SF6电器中的SF6气体进行回收、液化储存及残压测定
8、可容纳200KG的贮液罐，在设备本体内。
9、对SF6气体进行压缩液态贮存，具备液态灌瓶功能。
10、该装置为手推移动式。
