全干式GIS终端适用于连接六氟化硫气体绝缘开关设备。采用独特设计的插拔装置可预先将环氧套管装在开关设备上，可在不打开GIS设备的情况下进行电缆终端的安装。
产品规格（如图所示）
产品特点
1、全预制，内部无需充绝缘油或气体，应力锥压紧装置可对应力锥提供恒定持久的压力；
2、采用进口液体硅橡胶高温硫化成型；
3、环氧套管采用真空压力浇注，机械电气性能优良；
4、可将电缆终端直立、横置、倒立或以任何角度连接；
5、配合开关、变压器等高压电器可调整导体引出结构；
6、终端结构紧凑，尺寸小，配合IEC60859标准要求，现场安装灵活、方便；
7、采用有限元分析软件优化设计，使电场分布达到状态。
产品型号：
YJZGG-L 66-220kV 传统压缩式GIS终端
根据客户的要求,特变电工昭和也生产和提供传统压缩式电缆终端。
该电缆终端的绝缘以及面压等设计思想与插入式终端完全一致。
应力锥等连接材料具有充分的互换性，稳定的性能已被大量的业绩所证实。
适用电缆尺寸：
66kV 150-1600mm2
110kV 240-2000mm2
220kV 400-2500mm2
500kV 800-2500mm2
结构特点：

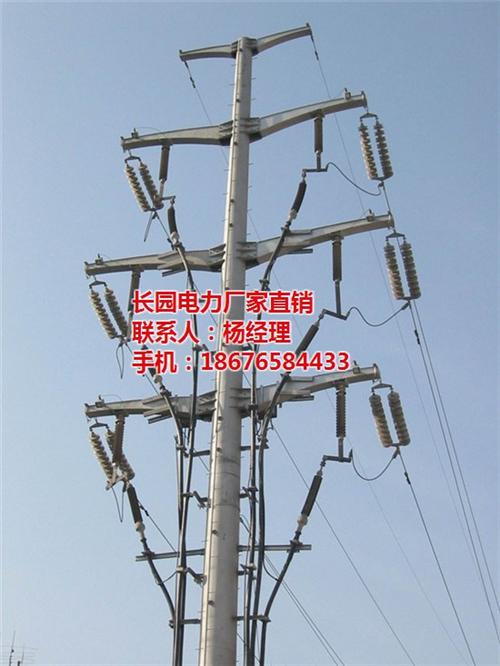

1、整体预制户外终端选用优质的进口硅橡胶材料，在工厂整体成型，其内部复合了半导电硅橡胶应力锥，可靠的改善了电缆屏蔽切断处的电场分布，与瓷套式（复合套管式）户外终端相比，结构得以大大简化，产品重量只有瓷套式终端的10%。
2、安装时只需将电缆处理好，将终端主体套入电缆绝缘上即可，安装极为方便，且安装位置灵活，可倾斜安装于架空铁塔上。
3、终端为全干式结构，不需添加任何绝缘剂，杜绝了漏油现象，且具有良好的防爆性能。
户外终端技术参数表
序号项目
单
位主要技术保证值
1规格型号
2终端制作标准IEC-60840,GB11017 3终端试验标准IEC-60840,GB11017
4额定电压(U0/U)KV 64/110 5高工作电压(Um)KV 126 6
基准冲击耐压水平(BIL)KV 550 7
导体高额定温度a、正常运行时
℃90 b、暂态（短路电流持续时间不超过5s）℃250 8短路容量
9
绝缘套管材料合成材料（或环氧树脂）10
预制应力锥材料硅橡胶结构（预制式）预制式体积电阻率数（20℃）Ω.cm 5x1015
介电常数
2.7 tgδ0.001抗张强度
7.5N/mm2短时工频击穿电场强度MV/m 25硬度
邵氏36伸长率、变化率%720局部放电试验
≤pc 5pc 11电缆绝缘外径与应力锥内径过盈量%12终端外绝缘爬电距离mm 3906 13压力泄露
Mpa 14套管内的绝缘填充物硅油15终端重量
kg～300 16高度（架台至导体引出棒顶端）mm 1940 17
水平拉力KN 13 18
主要试验
a、局部放电试验96kv小于1pc b、耐压试验
冲击后160kv/15min未击穿
c、压力泄漏试验0.2MPa 1h未见有泄漏迹象d、淋雨工频耐压试验185KV 1min pass e、无线电干扰试验
81kv下小于240μv
19是否带外接油枕不带油枕20制作时是否抽真空无需抽真空21设计使用寿命年30 22备件储藏时间年3
