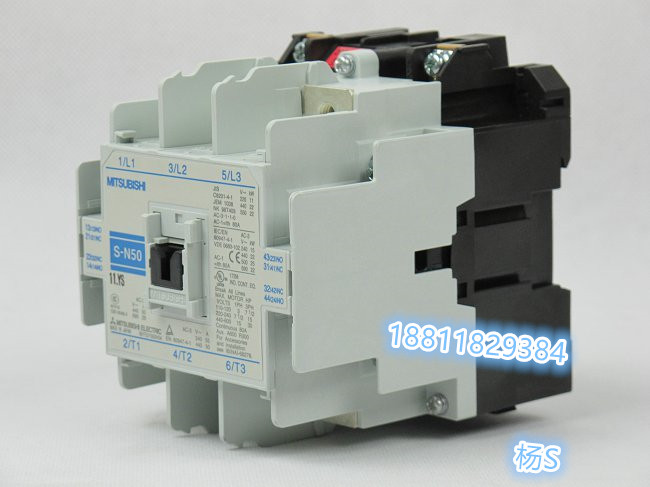

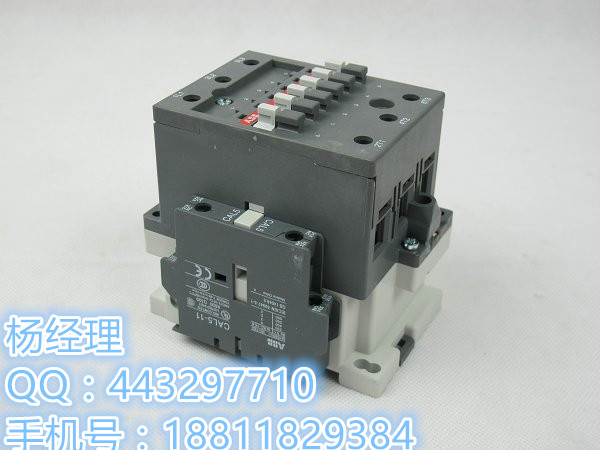

交流接触器 1 用途的分类 接触器是一种自动化的控制电器。接触器主要用于频繁接通或分断交、直流电路，具有控制容量大，可远距离操作，配合继电器可以实现定时操作，联锁控制，各种定量控制和失压及欠压保护，广泛应用于自动控制电路，其主要控制对象是电动机，也可用于控制其它电力负载，如电热器、照明、电焊机、电容器组等。 接触器按被控电流的种类可分为交流接触器和直流接触器。这里主要介绍常用的交流接触器。交流接触器又可分为电磁式和真空式两种。 2 型号说明 (1)以上型号为标准型号，近年来，新开发了B系列交流接触器，其型号为BXX。 (2)电磁式交流接触器型号为CJ。真空式交流接触器型号为CZ。 3 电磁式交流接触器的结构和工作原理 (1)结构： 接触器主要由电磁系统、触点系统、灭弧系统及其它部分组成。 ①电磁系统：电磁系统包括电磁线圈和铁心，是接触器的重要组成部分，依靠它带动触点的闭合与断开。 ②触点系统：触点是接触器的执行部分，包括主触点和辅助触点。主触点的作用是接通和分断主回路，控制较大的电流，而辅助触点是在控制回路中，以满足各种控制方式的要求。 ③灭弧系统：灭弧装置用来保证触点断开电路时，产生的电弧可靠的熄灭，减少电弧对触点的损伤。为了迅速熄灭断开时的电弧，通常接触器都装有灭弧装置，一般采用半封式纵缝陶土灭弧罩，并配有强磁吹弧回路。 ④其它部分：有绝缘外壳、弹簧、短路环、传动机构等。 (2)工作原理： 当接触器电磁线圈不通电时，弹簧的反作用力和衔铁芯的自重使主触点保持断开位置。当电磁线圈通过控制回路接通控制电压(一般为额定电压)时，电磁力克服弹簧的反作用力将衔铁吸向静铁心，带动主触点闭合，接通电路，辅助接点随之动作。 4 交流接触器的选用与运行维护 (1)选用： ①主回路触点的额定电流应大于或等于被控设备的额定电流，控制电动机的接触器还应考虑电动机的起动电流。为了防止频繁操作的接触器主触点烧蚀，频繁动作的接触器额定电流可降低使用。 ②接触器的电磁线圈额定电压有36V、110V、220V、380V等，电磁线圈允许在额定电压的80%～105%范围内使用。 (2)运行维护：①运行中检查项目：1)通过的负荷电流是否在接触器额定值之内； 2)接触器的分合信号指示是否与电路状态相符； 3)运行声音是否正常，有无因接触不良而发出放电声； 4)电磁线圈有无过热现象，电磁铁的短路环有无异常。 5)灭弧罩有无松动和损伤情况； 6)辅助触点有无烧损情况； 7)传动部分有无损伤； 8)周围运行环境有无不利运行的因素，如振动过大、通风不良、尘埃过多等。 ②维护： 在电气设备进行维护工作时，应一并对接触器进行维护工作。 1)外部维护： a．清扫外部灰尘； b．检查各紧固件是否松动，特别是导体连接部分，防止接触松动而发热； 2)触点系统维护： a．检查动、静触点位置是否对正，三相是否同时闭合，如有问题应调节触点弹簧； b．检查触点磨损程度，磨损深度不得超过1mm，触点有烧损，开焊脱落时，须及时更换；轻微烧损时，一般不影响使用。清理触点时不允许使用砂纸，应使用整形锉； c．测量相间绝缘电阻，阻值不低于10MΩ； d．检查辅助触点动作是否灵活，触点行程应符合规定值，检查触点有无松动脱落，发现问题时，应及时修理或更换。 3)铁芯部分维护： a．清扫灰尘，特别是运动部件及铁芯吸合接触面间； b．检查铁芯的紧固情况，铁芯松散会引起运行噪音加大； c．铁芯短路环有脱落或断裂要及时修复。 4)电磁线圈维护： a．测量线圈绝缘电阻； b．线圈绝缘物有无变色、老化现象，线圈表面温度不应超过65°C； c．检查线圈引线连接，如有开焊、烧损应及时修复。5)灭弧罩部分维护： a．检查灭弧罩是否破损； b．灭弧罩位置有无松脱和位置变化； c．清除灭弧罩缝隙内的金属颗粒及杂物。 5 真空交流接触器工作原理 真空接触器以真空为灭弧介质，其主触点密封在特制的真空灭弧管内。当操作线圈通电时，衔铁吸合，在触点弹簧和真空管自闭力的作用下触点闭合；操作线圈断电时，反力弹簧克服真空管自闭力使衔铁释放，触点断开。接触器分断电流时，触点间隙中会形成由金属蒸

AX09-30-10-81*24V
AX09-30-10-83*48V
AX09-30-01-36*190V
AX09-30-10-36*190V
AX09-30-01-84*110V
AX09-30-10-84*110V
AX09-30-01-85*380V
AX09-30-01-85*400V
AX09-30-01-88*230V
AX09-30-10-85*380V
AX09-30-10-85*400V
AX09-30-10-88*230V
AX09-30-01-80*220V
AX09-30-10-80*220V
AX12-30-01-81*24V
AX12-30-01-83*48V
AX12-30-10-81*24V
AX12-30-10-83*48V
AX18-30-01-81*24V
AX18-30-01-83*48V
AX18-30-10-81*24V
AX18-30-10-83*48V
AX115-30-11-81*24V
AX115-30-11-83*48V
AX150-30-11-81*24V
AX150-30-11-83*48V
AX185-30-11-81*24V
AX185-30-11-83*48V
AX12-30-01-36*190V
AX12-30-10-36*190V
AX18-30-01-36*190V
AX18-30-10-36*190V
AX12-30-01-84*110V
AX12-30-10-84*110V
AX18-30-01-84*110V
AX18-30-10-84*110V
AX115-30-11-84*110V
AX150-30-11-84*110V
AX185-30-11-84*110V
AX12-30-01-80*220V
AX12-30-01-85*380V
AX12-30-01-86*400V
AX12-30-01-88*230V
AX12-30-10-80*220V
AX12-30-10-85*380V
AX12-30-10-86*400V
AX12-30-10-88*230V
AX18-30-01-80*220V
AX18-30-01-85*380V
AX18-30-01-86*400V
AX18-30-01-88*230V
AX18-30-10-80*220V
AX18-30-10-85*380V
AX18-30-10-86*400V
AX18-30-10-88*230V
AX115-30-11-80*220V
AX115-30-11-85*380V
AX115-30-11-86*400V
AX115-30-11-88*230V
AX150-30-11-80*220V
AX150-30-11-85*380V
AX150-30-11-86*400V
AX150-30-11-88*230V
AX185-30-11-80*220V
AX185-30-11-85*380V
AX185-30-11-86*400V
AX185-30-11-88*230V
AX25-30-01-81*24V
AX25-30-01-83*48V
AX25-30-10-81*24V
AX25-30-10-83*48V
AX205-30-11-81*24V
AX205-30-11-83*48V
AX260-30-11-81*24V
AX260-30-11-83*48V
AX25-30-01-36*190V
AX25-30-10-36*190V
AX25-30-01-84*110V
AX25-30-10-84*110V
AX205-30-11-84*110V
AX260-30-11-84*110V
AX25-30-01-80*220V
AX25-30-01-85*380V
AX25-30-01-86*400V
AX25-30-01-88*230V
AX25-30-10-80*220V
AX25-30-10-85*380V
AX25-30-10-86*400V
AX25-30-10-88*230V
AX205-30-11-80*220
AX205-30-11-85*380
AX205-30-11-86*400
AX205-30-11-88*230
AX260-30-11-80*220
AX260-30-11-85*380
AX260-30-11-86*400
AX260-30-11-88*230
AX32-30-01-81*24V
AX32-30-01-83*48V
AX32-30-10-81*24V
AX32-30-10-83*48V
AX300-30-11-81*24V
AX300-30-11-83*48V
AX370-30-11-81*24V
AX370-30-11-83*48V
AX32-30-01-36*190V
AX32-30-10-36*190V
AX32-30-01-84*110V
AX32-30-10-84*110V
AX300-30-11-84*110V
AX370-30-11-84*110V
AX32-30-01-80*220V
AX32-30-01-85*380V
AX32-30-01-86*400V
AX32-30-01-88*230V
AX32-30-10-80*220V
AX32-30-10-85*380V
AX32-30-10-86*400V
AX32-30-10-88*230V
AX300-30-11-80*220V
AX300-30-11-85*380V
AX300-30-11-86*400V
AX300-30-11-88*230V
AX370-30-11-80*220V
AX370-30-11-85*380V
AX370-30-11-86*400V
AX370-30-11-88*230V
AX40-30-01-81*24V
AX40-30-01-83*48V
AX40-30-10-81*24V
AX40-30-10-83*48V
AX40-30-01-36*190V
AX40-30-10-36*190V
AX40-30-01-84*110V
AX40-30-10-84*110V
AX40-30-01-80*220V
AX40-30-01-85*380V
AX40-30-01-86*400V
AX40-30-01-88*230V
AX40-30-10-80*220V
AX40-30-10-85*380V
AX40-30-10-86*400V
AX40-30-10-88*230V
AX50-30-00-81*24V
AX50-30-00-83*48V
AX50-30-11-81*24V
AX50-30-11-83*48V
AX50-30-00-36*190V
AX50-30-11-36*190V
AX50-30-00-84*110V
AX50-30-11-84*110V
AX50-30-00-80*220
AX50-30-00-85*380
AX50-30-00-86*400
AX50-30-00-88*230
AX50-30-11-80*220
AX50-30-11-85*380
AX50-30-11-86*400
AX50-30-11-88*230
AX65-30-00-83*48V
AX65-30-11-81*24V
AX65-30-11-83*48V
AX65-30-00-36*190V
AX65-30-11-36*190V
AX65-30-00-84*110V
AX65-30-11-84*110V
AX65-30-00-80*220V
AX65-30-00-85*380V
AX65-30-00-86*400V
AX65-30-00-88*230V
AX65-30-11-80*220V
AX65-30-11-85*380V
AX65-30-11-86*400V
AX65-30-11-88*230V
AX80-30-00-81*24V
AX80-30-00-83*48V
AX80-30-11-81*24V
AX80-30-11-83*48V
AX80-30-00-36*190V
AX80-30-11-36*190V
AX80-30-00-84*110V
AX80-30-11-84*110V
AX80-30-00-80*220V
AX80-30-00-85*380V
AX80-30-00-86*400V
AX80-30-00-88*230V
AX80-30-11-80*220V
AX80-30-11-85*380V
AX80-30-11-86*400V
AX80-30-11-88*230V
AX95-30-11-81*24V
AX95-30-11-83*48V
AX95-30-11-84*110V
AX95-30-11-80*220V
AX95-30-11-85*380V
AX95-30-11-86*400V
AX95-30-11-88*230V
AX09-30-01-81*24V 50/60Hz
AX09-30-01-83*48V 50/60Hz
AX09-30-10-81*24V 50/60Hz
AX09-30-10-83*48V 50/60Hz
