规格

 TF1.123

 制造标准

 IEC 60859

 试验标准

 IEC 60840

 额定电压(Uo/U)

 kV

 64/110

  高工作电压(Um)

 kV

 126

 基准冲击耐压水平(BIL)

 kV

 550

 导体 高额定温度：

 a)正常运行时

 ℃

 90

 b)暂态（短路电 持续时间不超过3S）

 ℃

 250

 绝缘套管

 a)材料

 环氧树脂

 b)长度

 mm

 757

 预制应力锥

 a)材料

 硅橡胶

 b)内径

 mm

 规格不一，由电缆绝缘外径决定

 c)适用电缆绝缘外径（打磨后）

 mm

 规格不一，由电缆绝缘外径决定

 d)存贮条件和有效使用期

 存贮条件:干燥,室温20℃；5年

 终端重量

 kg

 约65

 高度

 mm

 约1240

 尾管与金属护套的电气连接方式

 铅封

 尾管密封形式

 铅封＋密封胶泥＋自粘带+热缩管

 管套内其他填充绝缘介质

 硅油(可选干式结构)

 变压器油浸终端

 规格

 TT1.123

 制造标准

 IEC60859

 试验标准

 IEC60840

 额定电压(Uo/U)

 kV

 64/110

  高工作电压(Um)

 kV

 126

 基准冲击耐压水平(BIL)

 kV

 550

 导体 高额定温度：

 a)正常运行时

 ℃

 90

 b)暂态（短路电 持续时间不超过3S）

 ℃

 250

 绝缘套管

 a)材料

 环氧树脂

 b)长度

 mm

 757

 预制应力锥

 a)材料

 硅橡胶

 b)内径

 mm

 规格不一，由电缆绝缘外径决定

 c)适用电缆绝缘外径（打磨后）

 mm

 规格不一，由电缆绝缘外径决定

 d)存贮条件和有效使用期

 存贮条件:干燥,室温20℃；5年

 终端重量

 kg

 约65

 高度

 mm

 约1183

 尾管与金属护套的电气连接方式

 铅封

 尾管密封形式

 铅封＋密封胶泥＋自粘带+热缩管

 管套内其他填充绝缘介质

 硅油(可选干式结构)

 同轴电缆

 规格

 240/240mm2

 制造标准

 DL508

 试验标准

 DL508

 内导体

 a)  截面

 mm2

 240

 b)  外径

 mm

 18.2

 内绝缘

 a)  材料

 XLPE

 b)  厚度

 mm

 4.5

 内导体 高额定温度

 a)  正常运行时

 ℃

 90

 b)  暂态（短路电 持续时间不超过3S）

 ℃

 250

 内导体3S允许通过

 大短路电

 kA

 20

 内绝缘外径

 mm

 28.8

 外导体

 a)  截面

 mm2

 240

 b)  外径

 mm

 36.1

 外绝缘

 a)  材料

 HDPE

 b)  厚度

 mm

 3.3

 外导体 高额定温度

 a) 正常运行时

 ℃

 70

 b)暂态（短路电 持续时间不超过3S）

 ℃

 160

 外导体3S允许通过

 大短路电

 kA

 18.6

 外绝缘外径

 mm

 43.5±2.0

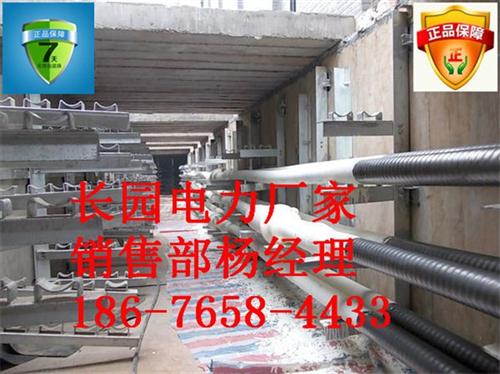

XLPE绝缘电缆，由于其绝缘材料的特殊性能，使这种电缆的绝缘强度很高，在一般情况下，本体主绝缘击穿的可能性很小，同时配合交联聚乙烯的电缆附件，不论是什么形式（如热缩、预制、冷缩等）都是用很好的绝缘材料制成，附件本身的绝缘不成问题，所以关键要解决电缆绝缘本体和附件之间的界面问题。

尽管我们设计附件时采用了适当的裕度，保证一般电缆使用中不会出现问题，但由于电缆制造工艺的千差万变，使得同一截面的电缆绝缘外径相差非常大，例如：8.7/１０kV　240mm2 XLPE电缆标称绝缘外径应为φ21.5mm，而目前大多数电缆为φ19.2mm，这就带来了预制电缆附件的安装困难。

四、终端外绝缘设计

4.1   终端外绝缘的材料

   电缆终端外绝缘材料主要分为两种：无机材料和有机材料；无机材料主要有瓷、玻璃等；有机材料主要有橡胶、环氧树脂、交联聚乙烯等。对材料有以下几点要求：

n

优良的电气绝缘性能；

n

优良的老化性能；

n

优良的耐污秽性能；

n

优良的增水性能。

4.2  终端外绝缘的结构

   终端外绝缘有三个要素必须计算，这就是干闪距离、
