在排列线束前要事先绘制线束图，线束图与电路原理图是不一样的。电路原理图是表述各个电气部分之间关系的图像，它不反映电气件彼此之间怎样连接，不受各个电气元件的尺寸形状和它们之间距离的影响。而线束图则必须要顾及各个电气元件的尺寸形状和它们之间的距离，也要反映出电气件彼此之间是如何连接的。
线路之间的短路、断路、接触不良故障的检测与判断：
电线束受到外部挤压、冲击,引起电线束内电线绝缘层损坏，导致电线之间的短路，使某些电气设备失控、保险丝熔断。判断时，可拆开电气设备与控制开关两端的电线束插接器，用电表或试灯检测线路的短路之处。

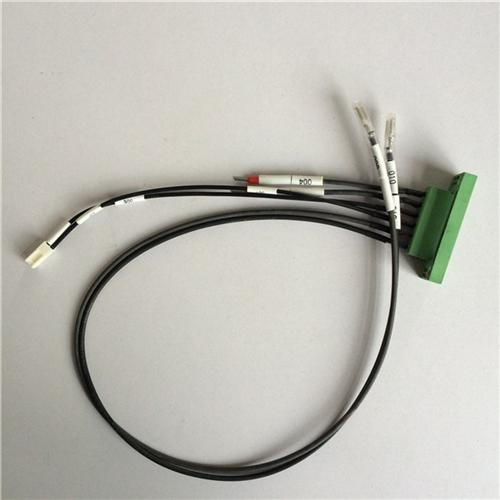

汽车线束是汽车电路的网络主体，连接汽车的电气电子部件并使之发挥功能，没有线束也就不存在汽车电路。在目前，不管是高级豪华汽车还是经济型普通汽车，线束编成的形式基本上是一样的，都是由电线、联插件和包裹胶带组成，它既要确保传送电信号，也要保证连接电路的可靠性，向电子电气部件供应规定的电流值，防止对周围电路的电磁干扰，并要排除电器短路。
