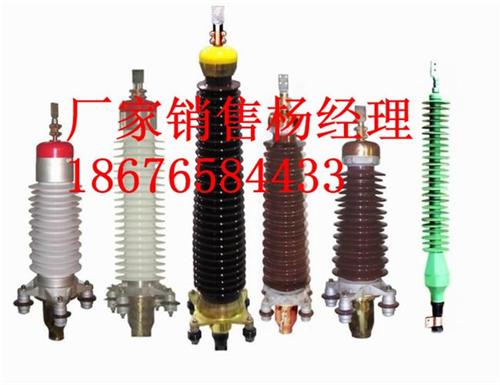

产品特点

1、产品是集应力锥、伞裙、内外绝缘为一体的新型纯干式终端，结构简单、外形美观。

2、产品为纯干式结构，无油、无气，无泄漏的危险，因此不会污染环境，在外部闪络的情况下不会燃烧，利于环保。

3、与瓷瓶绝缘终端相比重量轻（约1/8～1/12），交货期较短，便于安装和运输。

4、柔性结构，具有极佳的抗震和防爆特性，保障周围的人员以及设备的安全。

5、产品可在任一角度下安装使用，不受安装、使用形式的影响。

6、原材料采用进口液体硅橡胶，极佳的抗紫外线特性，良好的抗 老化特性、即使在恶劣的气候和高场强下也具有非常好的稳定的疏水和疏水迁移

7、采用独特的复合预扩张冷缩技术，安装方便、快捷；

8、产品的各项性能指标完全符合GB/T11017.3、IEC60840-1999。

一、概述

当前，在输配电系统中，高压输电电缆正得到越来越广泛的应用。这类电缆分布在发电厂以及输电线路上，受加工工艺、施工质量、运行工况以及运行环境的影响，电缆绝缘下降及电缆接头故障率较高，而输电电缆的正常工作与否直接关系输配电网络的正常运营。

由于输配电线路电缆接头众多、分散且多在地下，不易人工巡视，因此，在线监测高压输电电缆绝缘及接头的工作温度，及时发现电缆过热、绝缘下降等现象，避免由于高压输电电缆故障造成的电网事故，具有十分重要的意义。

电缆沟、电缆井因多种原因经常出现有害气体超标现象，这时检修人员进入电缆井就会有生命危险，所以对电缆井的有害气体含量做实时监测就显得尤为重要。

二、技术方案

将温度传感器固定在电缆接头处，实现电缆头的发热温度在线测量，将电缆护层电流传感器串入电缆护层接电线，通过护层接地电流的变化实现电缆绝缘的监控，在电缆井壁上安装

、 等传感器，并将各个传感器采集到的数据接入采集器，通过RS485、网络、无线、SIM卡等通讯手段将电缆的温度、绝缘参数和有害气体含量等参数送至后台监控中心。

电缆井监测装置与后台上位机组成高压电缆综合在线监测系统，通过系统软件，将实时监测的数据与历史记录数据进行纵向比较或横向比较，可准确地判定电缆接头的温升状态和绝缘下降水平，还可设定超温限值和绝缘下降报警输出，可真正消除电缆温升和绝缘下降造成的事故隐患。

电缆监测采集器

电缆屏蔽层电流传感器                       电缆接头温度传感器

    CO传感器         H2S传感器                 无线测温传感器

                     水位传感器

三、主要技术指标

使用环境：-25℃~+50℃ ≤95%

RH

海拔高度：≤3000m

测温范围： -55℃~+125℃

接地电流测量范围：0.01~500A

连续工作寿命：≥100000小时

抗电强度：（接线端子对于外壳）>2000V 1min

电源：AC 220V

通讯：RS485

64/110kV XLPE 电缆整体预制绝缘（直通）接头

CD-YJJJI2 64/110-802-ZP

CD-YJJJI2 64/110-802（B）-ZP

CD-YJJTI2 64/110-801-ZP

CD-YJJTI2 64/110-801（B）-ZP

安 装 手 册

珠海市高新区科技创新海岸第二期金峰北路

89 号

 CD-YJJJ(T)I2 64/110-801(802)(B)-ZP

 长园电力技术有限公司

 版本：A 版 2016 年 7 月印刷

适用范围

本安装工艺只适用于长园电力技术有限公司生产的

64/110kV XLPE 电缆（240mm2～

1600mm2）整体预制接头的安装。

安装前提：

1.

本产品的安装人员必须是已取得110kV及以上高压交联电缆附件产品安装授权和能够完整安装110kV高压交联电缆附件的操作人员， 次安装使用本产品时必须有本公司技术人员在场指导安装。

2.

本产品安装时应避免在潮湿、粉尘飞扬、腐蚀性气体及低温的环境下进行，如有必要现场应采取措施，以隔绝不良环境状态对产品安装过程中的影响。

3.

环境条件：

a)

空气相对湿度宜<70％

b)

现场无明显粉尘或腐蚀气体

c)

环境温度宜0~35℃

准备工作:

1.

按表一核对产品规格型号是否正确，按产品的装箱清单清点零部件与配套材料是否齐全、准确，并检查有无损伤或其他缺陷；

2.  确认安装图纸、安装工艺及施工记录与所安装附件是否一致；

3.  应备齐安装附件所需的工具（包括专用工具导向头、拉板、夹板和葫芦）；

4.  施工现场必须有效的采取安全保护措施，确保现场

施工人员的安全；

5.  现场采取相应措施（如搭棚、铺木板、通风等）满足附件施工环境，保证安装

现场的干净卫生。
