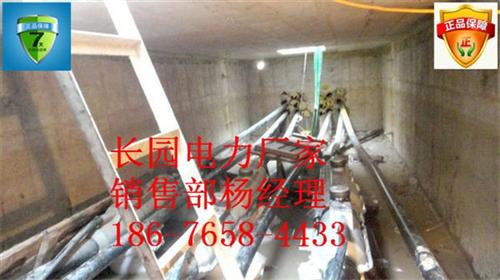

110kV电力电缆复合套管终端
产品简介
复合套管终端外绝缘是由一个环氧玻璃纤维管及外部覆盖耐气候的绝缘硅橡胶雨裙的复合套管，两端由通过阳极氧化处理的铝合金法兰封住，具有良好的抗腐蚀能力。终端套管内填充绝缘硅油。
产品型号/适用范围
WYJZWC4
户内、户外均可使用
环境污秽等级：可用于IV级污秽地区
适用电缆标准截面：240-1600mm2
终端绝缘水平、载流量长期工作温度和短路温度等性能
均满足与其配套电缆的技术要求
产品特点
具有瓷套式终端的全部优点；
钟罩套管与弹簧的配合，保证了优异的电气界面性能；
绝佳的伞形设计与材料组合，有效克服了户外雨雾、凝露、污秽等不利因素；
优良的防爆性能，有效降低危险；
重量轻，同等额定电压，复合套管重量不足瓷瓶重量的20%，便于装卸运输和安装操作，提高效率。
XLPE绝缘电缆，由于其绝缘材料的特殊性能，使这种电缆的绝缘强度很高，在一般情况下，本体主绝缘击穿的可能性很小，同时配合交联聚乙烯的电缆附件，不论是什么形式（如热缩、预制、冷缩等）都是用很好的绝缘材料制成，附件本身的绝缘不成问题，所以关键要解决电缆绝缘本体和附件之间的界面问题。
尽管我们设计附件时采用了适当的裕度，保证一般电缆使用中不会出现问题，但由于电缆制造工艺的千差万变，使得同一截面的电缆绝缘外径相差非常大，例如：8.7/１０kV 240mm2 XLPE电缆标称绝缘外径应为φ21.5mm，而目前大多数电缆为φ19.2mm，这就带来了预制电缆附件的安装困难。
四、终端外绝缘设计
4.1 终端外绝缘的材料
电缆终端外绝缘材料主要分为两种：无机材料和有机材料；无机材料主要有瓷、玻璃等；有机材料主要有橡胶、环氧树脂、交联聚乙烯等。对材料有以下几点要求：
n
优良的电气绝缘性能；
n
优良的老化性能；
n
优良的耐污秽性能；
n
优良的增水性能。
4.2 终端外绝缘的结构
终端外绝缘有三个要素必须计算，这就是干闪距离、湿闪距离和泄漏距离（爬距）。这三个参数对外绝缘将产生不同的影响。对于一种附件，只有取三个参数计算出的Z大绝缘距离，才能保证整个运行时的安全。
n
干闪距离：干燥状态下，因升高电压而产生放电的途径；
n
湿闪距离：淋雨状态下，因升高电压而产生放电的途径；
n
泄漏距离（爬电距离）：从高压端到接地端之间沿绝缘表面拉伸的长度或距离；
◆电压等级：64/132kV
◆型 号：GCA CBN
◆产品特点：
1、GIS/变压器终端(内锥插拔式终端)是由内锥套管和终端应力锥两个可分离的独立部件构成，终端应力锥插入内锥套管内构成完整的GIS/变压器终端。GIS组合电器（变压器）和电缆终端应力锥可分别进行试验。
2、内锥套管（即插座）可在设备（GIS /变压器）制造厂内安装就位并完成试验，确保了安装质量，简化了现场安装工序。特殊情况下内锥套管也可在现场安装。
3、内锥套管接口尺寸符合IEC 60859标准，适用于各种型式的GIS组合电器及变压器，对国内外新 老结构设备均适用。
4、内锥插拔式终端系统部件配套齐全，除内锥套管和终端应力锥外还有绝缘闷头、电缆试验套管、 过渡金具等。
5、终端的所有电气连接、绝缘部件均置于金属壳体内，适用于户内外场合使用，因终端绝缘部份不与大气环境接触，环境条件、污秽等级、海拔高度均可认为不受限制。
6、整体绝缘结构紧凑，内锥套管高度为470mm ，电缆终端安装剥切尺寸短、 插拔工序简单、安装方便。如内锥套管高度为757mm，配有过渡金具。
