接触器附件-机械和电器联锁单元VM300H彰显洋溢才华

接触器附件 - 机械和电器联锁单元技术数据
VM300H产品概述
安装在两个接触器之间，当一只接触器闭合时，机械联锁单元就会阻止另一只接触器闭合。
- VM... 适用于两只水平或垂直安装的交流或直流操作的接触器之间的机械联锁。
- VE... 适用于两只水平安装的交流或直流操作的接触器之间的机械和电气联锁。
相同或不同框架尺寸的两个接触器适用的联锁单元，请参见相应的选择表。
订货资料
型号左侧接触器右侧接触器 固定工厂编号最小包
装数1 件
重量
kg
适用于两个水平安装的接触器的机械联锁单元1）
VM5-1 AX09...AX40 AX09...AX40 1SBN 030 100 R1000 1 0.066
VM300H AX95...AX205 AX185...AX205 PN... 安装板
( 安装板需另订)
1SFN 034 700 R1000 1 0.150
VM19 AX260...AX370 AX260...AX370 1SFN 030 300 R1000 1 0.054

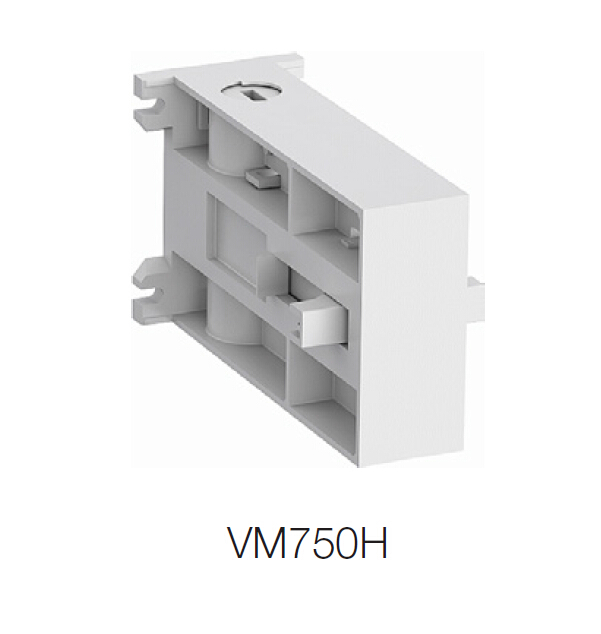

VM750H AF400...AF1250 1SFN 035 700 R1000 1 0.200
VM1650H AF1350...AF2650 包括安装板1SFN 036 503 R1000 1 6.000
1）机械寿命：VM5-1= 5 百万次操作循环次数,VM300H ... VM750H = 1 百万次操作循环次数。
适用于两个垂直安装的接触器的机械联锁单元2）
VM750V AF400...AF1250 安装板不提供1SFN 035 701 R1000 1 0.200
2）机械寿命：VM750V=1 百万次操作循环次数
