高压电缆的注意事项；
由于铜导体的出色导电性能，越来越多的工程采用铜芯电力电缆作为供电系统的主干道，而铝芯电力电缆的应用则较少，尤其是在越高压的电力系统中，选择铜芯电缆的就越多。高压电缆主要用于交流额定电压35KV及以下供输配电能固定廒设线路用，电缆导体的极限长期工作温度90度，短路时（最长时间不超过5S），电缆导体极限温度不超过250度。
电缆施工中应该注意的几个问题
北京供电工程公司电缆施工处负责北京地区110千伏及以上高压电力电缆的施工任务。从1994年以来，随着北京电网的迅猛发展，每年有大批电缆（主要是高压交联聚乙烯绝缘电力电缆）投入运行，电缆施工处也在电缆施工方面积累了大量的经验，取得了一些成果。下面就我们的一些施工经验对大家做一介绍。
一. 电缆技术要求：基本按照定货技术条件（按照标准IEC840-1998、GB11017-89等制定），根据我们施工中遇到的问题我们特别要求以下几项：
主绝缘偏心度<8%（IEC840-1998新规定）
外护套用阻燃红色PVC，护套应牢固包覆在金属上，电缆在施工和运行时不松动，不滑脱。
外护套应涂石墨导电层，涂层应光滑牢固，在敷设和长期运行情况下不脱落。
牵引头与铅护套（铝护套用铝焊剂）应焊接牢固，保证密封，不进水。牵引头的热缩套对牵引头和电缆的重叠长度分别不少于200mm。
阻燃试验根据IEC-332-C类的规定，并按IEC754-1或IEC745-2检测，卤素含量<330mg/g（参考值），按ASTME662-83提供烟密度，烟密度其透光率>20%（参考值），并提供试验报告。
对于使用铅金属护套、内衬层为半导电阻水带的电缆应避免发生因阻水带碳化温度（>230度）低于压铅温度（290度）而导致的阻水带碳化粘附于电缆绝缘屏蔽上的情况。半导电阻水带容易吸潮，电缆生产厂家在绕包半导电阻水带要注意暴露时间尽量短，以防出现在厂家内吸潮进水情况。现场电缆断缆后检查时一定要注意检查半导电阻水带是否干燥，我们曾经发现有一厂家电缆半导电阻水带上好象有胶状物，最后确认为在厂家内严重进水
高压电力电缆绝缘线芯热膨胀计算

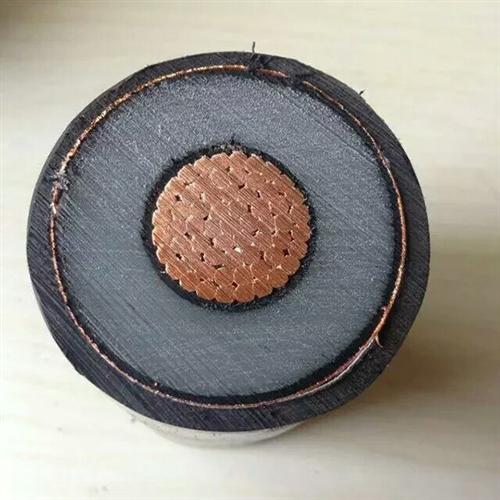

引言电缆在运行过程中导体温度的升高,会引起绝缘线芯膨胀:一方面体积膨胀产生径向上的扩张,另一方面线芯的线性膨胀产生轴向上的伸长。电缆膨胀产生巨大的机械应力,对电缆自身和附件危害性很大,尤其是对110 kV以上电压等级的电缆。因此,电缆的热膨胀研究非常重要,目前对电缆轴向上的膨胀研究较多,且有成熟的计算公式[1],但对电缆径向的膨胀却鲜有报道。本文将推导电缆线芯膨胀的计算公式,并用试验来论证计算公式的有效性。1高压电缆的结构特点110 kV及以上电压等级电缆,国内普遍采用的结构如图1所示。为了减小电缆的弯曲半径,金属护套多设计成螺旋压纹或环形压纹结构(如图1中6所示),但皱纹铝护套结构也带来了负面影响:受热膨胀后的绝缘线芯与铝护套压纹内侧产生一个较大的挤压力,容易损伤绝缘。通常的解决方法是在绝缘线芯外重叠绕包两层半导电缓冲(阻水)带,如图1中5所示,吸收电缆由于受热产生的膨胀。因此在高压电缆设计过程中必须考虑电缆在长期周期性负荷下的图1高压电缆结构示意图1—导体2—导体屏蔽3—绝缘4—绝缘屏蔽5—半导电缓冲(阻水)带6—皱纹铝护套7—防蚀层8—外护套9—外电极膨胀量,预留出合理的间隙。
898995850
