三相电机,是指当电机的三相定子绕组(各相差120度电角度),通入三相交流电后,将产生一个旋转磁场,该旋转磁场切割转子绕组,从而在转子绕组中产生感应电流(转子绕组是闭合通路)。
电机在电路中用字母“G”表示。它的主要作用是利用机械能转化为电能,目前最常用的是,利用热能、水能等推动发电机转子来发电,随着风力发电技术的日趋成熟,风电也慢慢走进我们的生活。

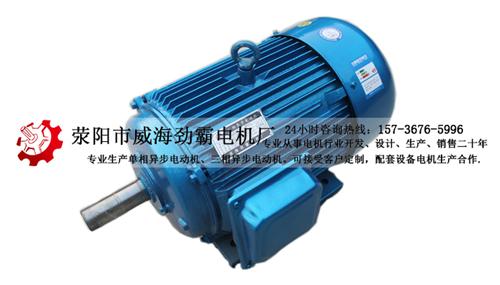

YS系列三相电动机按国家标准设计制造,具有高效、节能、噪声低、振动小、寿命长、维护方便、起动转矩大等特点,采用B级绝缘,外壳防护等级为IP44,冷却方式为IC411,额定电压为380V,额定频率为50Hz,广泛用于食品机械、风机各种机械设备等。
特点:
优点
与单相异步电动机相比,三相异步电机结构简单,制造方便,运行性能好,并可节省各种材料,价格便宜。
缺点
功率因数滞后,轻载功率因数低,调速性能稍差。
使用
三相异步电机功率大,主要制成大型电机。它一般用于有三相电源(Triple-phase power)的大型工业设备中。首先说明一点的是,三相异步电机只用于电动机,极少用作发电机,都是同步电机用来发电。
对于1kW以下的小功率三相异步电机,不仅可以作三相运行,而且也可以作单相运行。
绕组短路
由于电动机电流过大、电源电压变动过大、单相运行、机械碰伤、制造不良等造成绝缘损坏所至,分绕组匝间短路、绕组间短路、绕组极间短路和绕组相间短路。
1.故障现象
离子的磁场分布不均,三相电流不平衡而使电动机运行时振动和噪声加剧,严重时电动机不能启动,而在短路线圈中产生很大的短路电流,导致线圈迅速发热而烧毁。
2.产生原因
电动机长期过载,使绝缘老化失去绝缘作用;嵌线时造成绝缘损坏;绕组受潮使绝缘电阻下降造成绝缘击穿;端部和层间绝缘材料没垫好或整时损坏;端部连接线绝缘损坏;过电压或遭雷击使绝缘击穿;转子与定子绕组端部相互摩擦造成绝缘损坏;金属异物落入电动机内部和油污过多。
3.检查方法
⑴外部观察法。观察接线盒、绕组端部有无烧焦,绕组过热后留下深褐色,并有臭味。
⑵探温检查法。空载运行20分钟(发现异常时应马上停止),用手背摸绕组各部分是否超过正常温度。
⑶通电实验法。用电流表测量,若某相电流过大,说明该相有短路处。
⑷电桥检查。测量个绕组直流电阻,一般相差不应超过5%以上,如超过,则电阻小的一相有短路故障。
⑸短路侦察器法。被测绕组有短路,则钢片就会产生振动。
⑹万用表或兆欧表法。测任意两相绕组相间的绝缘电阻,若读数极小或为零,说明该二相绕组相间有短路。
⑺电压降法。把三绕组串联后通入低压安全交流电,测得读数小的一组有短路故障。
⑻电流法。电机空载运行,先测量三相电流,在调换两相测量并对比,若不随电源调换而改变,较大电流的一相绕组有短路。
4.短路处理方法
⑴短路点在端部。可用绝缘材料将短路点隔开,也可重包绝缘线,再上漆重烘干。<
