JKLYJ 1*50MM2 轻型架空绝缘导线现货供应商
10千伏 架空绝缘线(JKLYJ架空线)1.用途:适用于交流额定电压35KV及以下架空电力线路，在城镇、高层建筑和林区等安全性要求较高的场
合使用。
2、使用特性:
①额定电压为1、10KV.
②电缆的长期工作温度:
聚氯乙烯(PVC)、聚乙烯(PE)绝缘应不超过70℃;
交联聚乙烯(XLPE)绝缘应不超过90℃。
③短路时(最长持续时间不超过5秒)电缆导体的允许温度;
聚氯乙烯绝缘不超过160℃;
聚乙烯绝缘不超过150℃;
交联聚乙烯绝缘不超过250℃。
④电缆敷设温度不应不低于-20℃。【KLYJ 1*50MM2 轻型架空绝缘导线合格供应商】
⑤电缆的允许弯曲半径:
▲ 1KV电缆
电缆外径D<25mm……4D;
电缆外径D≥25mm……6D.
▲ 10KV电缆
单芯电缆20(D+d)±0.5%。
多芯电缆15(D+d) 0.5%。
式中:D-----电缆的实际外径(mm);
d-------导体的实际外径(mm)。
3、型号、名称及用途:
额定电压KV 型号 名称 主要用途
1 JKV,JKLV 铜(铝)芯聚氯乙烯绝缘架空电缆 架空固定敷设，引户线等
JKY, JKLY 铜(铝)芯聚乙烯绝缘架空电缆
JKYJ,JKLYJ 铜(铝)芯交联聚乙烯绝缘架空电缆
10 JKYJ,,JKLYJ 铜(铝)芯交联聚乙烯绝缘架空电缆 架空固定敷设，架设时应考虑电缆和树木保持一定距离，电缆运行时允许和树木频繁接触
JKY,JKLY 铜(铝)芯聚乙烯绝缘架空电缆
JKLYJ/B 铝芯本色交联聚乙烯绝缘架空电缆
JKLYJ/Q 铝芯轻型交联聚乙烯薄绝缘架空电缆 架空固定敷设，架设时应考虑电缆和树木保持一定距离，电缆运行时只允许和树木短时接触
JKLY/Q 铝芯轻型聚乙烯薄绝缘架空电缆

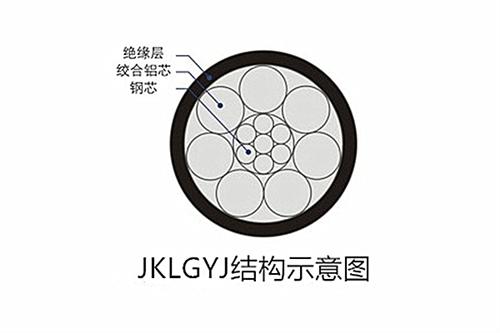

JKLGYJ-10KV 50/8 架空绝缘导线
绝缘架空线导体结构参数
1 铜导体材料
TY型圆铜线、TR型软圆铜线（仅适用于多芯电缆）
2 铝导体材料
L8或LY9型H9状态硬圆铝线
3 铝合金导体材料
LHA1型或LHA2型铝合金圆线
4 导体的绞合要求
导体应紧压圆形绞合
6 绝缘
1 采用耐候型的聚氯乙烯、聚乙烯、交联聚乙烯为基的混合料。
2 材料的机械物理性能符合GB/T 12527-2008产品标准中表5的规定
7 电缆的结构
1 两芯及两芯以上电缆的绝缘线芯按A、B、C顺向序绞合成束，绞合方向为右向，绞合节距不大于绝缘线芯计算绞合外径的25倍。
2 两芯及两芯以上电缆的绝缘有识别相序的标志，A相为一根凸脊，B为二根凸脊， C为三根凸脊，根据供需双方协议，也可采用其他耐久易区分的标示方法。
3 如具有承载绞线时，承载绞线应处于各绝缘线芯的中心位置。
高压绝缘架空线的优缺点
10kV及以下高压绝缘架空线路采用绝缘导线代替裸导线是城市配电网建设与改造中的一项新技术。它具有地埋电缆的一系列优点，又能克服架空裸线的许多缺点，能解决常规裸导线在运行过程中遇到的一些难题，且价格较地埋电缆便宜得多。因此在城镇配电网的建设中有一定的发展前途。
与用裸导线架设的线路相比，高压绝缘架空线路主要优点有：
①有利于改善和提高配电系统的安全可靠性，大大减少人身触电伤亡危险，绝缘导线可以防止外物引起的相间短路，减少合杆线路作业时的停电次数，减少维护工作量，提高了线路的供电利用率；
②有利于城镇建设和绿化工作，减少线路沿线树木的修剪量；
③可以简化线路杆塔结构，甚至可沿墙敷设，既节约了线路材料，又美化了城市街道；
④便于高压深入负荷中心，以提高电压质量、减少电能损耗；
