1. 前言

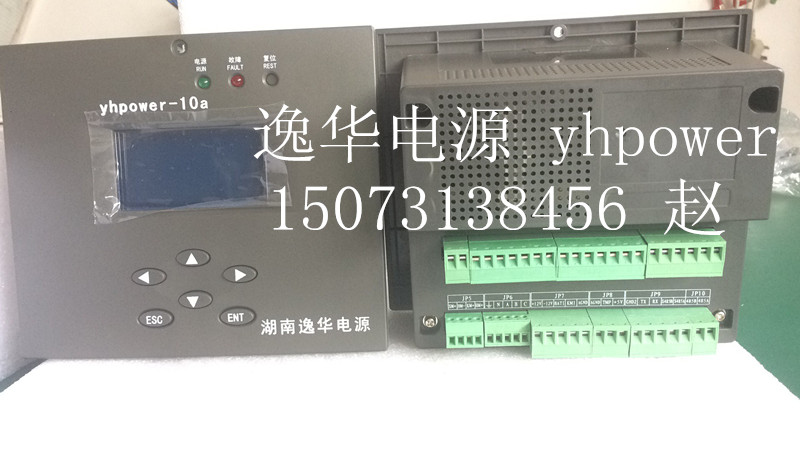

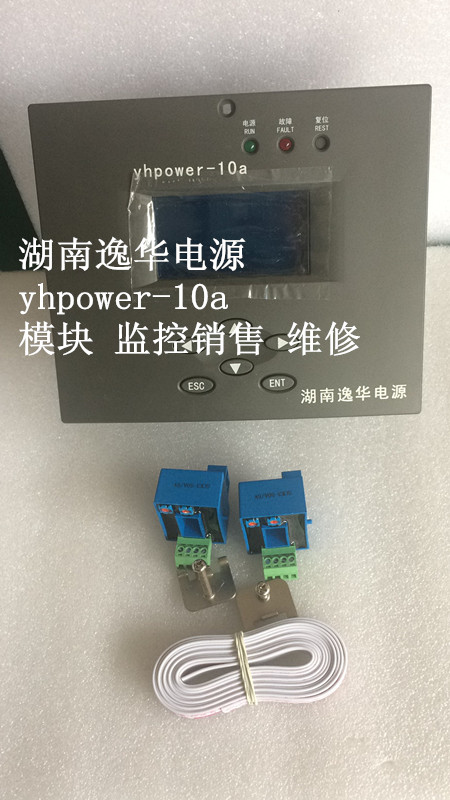

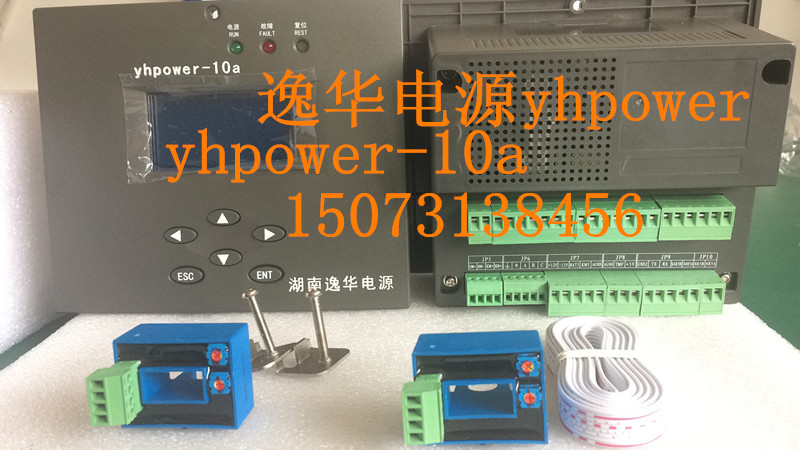

监控系统是为满足用户常规直流屏系统而设计的一款中型监控，其主要适用于7Ah -- 200Ah单电单充系统，电池巡检和绝缘检测是通过扩展方式实现，通过RS485接口与该监控器联机，可实现24节电池巡检和30路支路绝缘监察，实现30路支路开关跳闸故障检测。该监控器的特点是集中一体式加扩展单元的组合结构，性价比高，接线简单，安装方便。
2. 产品特点
2.1 安装方便，使用简单，性价比高；
2.2 同时具备RS485\RS232接口，支持多种通信规约，可全面实现“四遥”功能；
2.3 通过液晶显示屏，实现人机界面可视化操作，全中文菜单，操作简单方便，易于上手；
2.4 完善的告警处理及记录功能，可通过当前故障和历史故障查询系统故障记录
2.5 可根据用户要求，开关量输入可选择辅助触点或电压信号接入；
2.6 根据系统不同要求，可通过内部通信口（JP9）RS485总线扩展电池巡检和绝缘检测以及开关量单元；
2.7 可与艾默生等各个厂家模块配套使用，同时可带模拟模块；
2.8系统采用全隔离技术，系统安全性高。
3．功能介绍
3.1 智能型电池充电管理功能，响应时间快，限流值稳定，延长电池使用寿命；
3.2 完善的远程通信功能，通过RS232/RS485接口实现“四遥”功能，实现无人值守；
3.3 完善的告警处理及记录功能，当系统异常时，监控自动产生声光告警，同时屏幕上状态后面显示“故障”，故障输出节点动作；
3.4 可现场（或远端）设定系统运行参数，上下限告警，手动均浮充转换；
3.5 监测各直流馈电输出的电压、电流，各馈电输出开关状态、熔断器状态、绝缘状态和防雷器状态，当发生异常情况时发出声光报警；
3.6 三相交流电压检测，过压、欠压、缺相、停电告警；
3.7 可检测13路支路馈线开关状态或跳闸告警,并可通过RS485接口扩展最多40路开关量，配一个开关量盒；
3.8 可根据用户需求通过RS485接口扩展最多24路电池巡检（配1台电池巡检单元）；
3.9 可根据用户需求通过RS485接口扩展支路绝缘监测单元，最多30路；
3.10 有4路可设置的开关输出,其中3路可设置为7级的硅链控制
3.11 系统的工作电源来自合母电压，里面加有防接反二极管，虽如些，但接线时还是严防正负接反。
3.12 对电池有保护功能，当发现合母电压过压时，监控会自动使模块工作在安全电压，15分钟后系统会将模块恢复到正常电压工作，这时系统如果还是工作在合母过压状态时，系统会工作2分钟，再次进入15分钟的模块安全状态，。。。。。。。。。。，直到系统合母电压过压故障排除。
3.13 系统的电压、电流和时间等数据全部通过软件调节，机器出厂后，不要再打开机器调节各参数。
3.14 历史记录有断电保存功能，对于上次断电还没有排除的故障，结束时间全部为00-00 00：00，以示区别
3.15 后台为485和232接口，提供MODBUS、CDT二种通讯协议,黙认为MODBUS协议。
3.16 可以带各厂家的数字模块，也可以带各厂家的模拟模块
