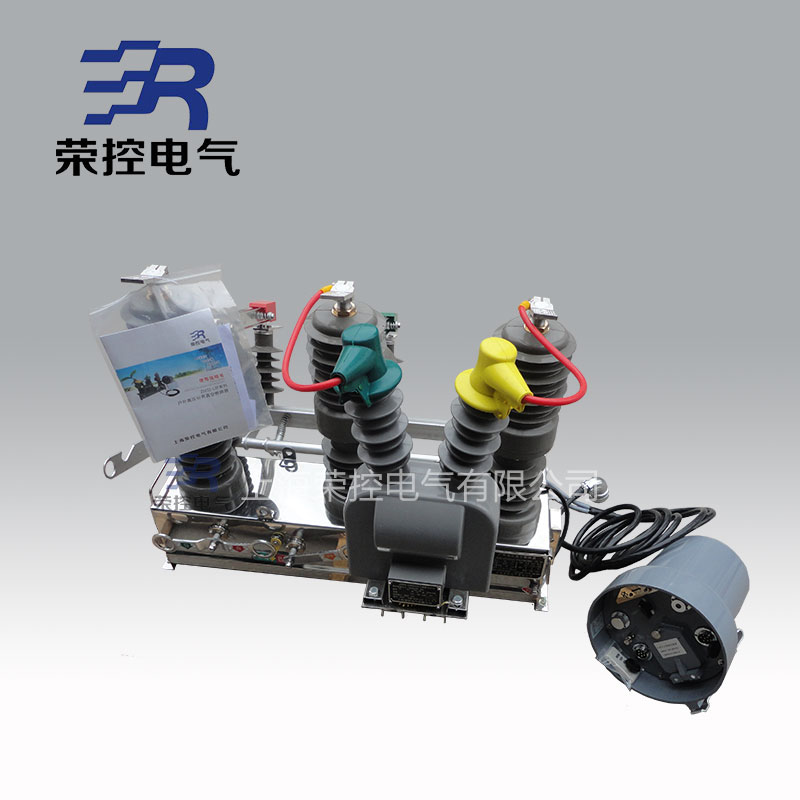

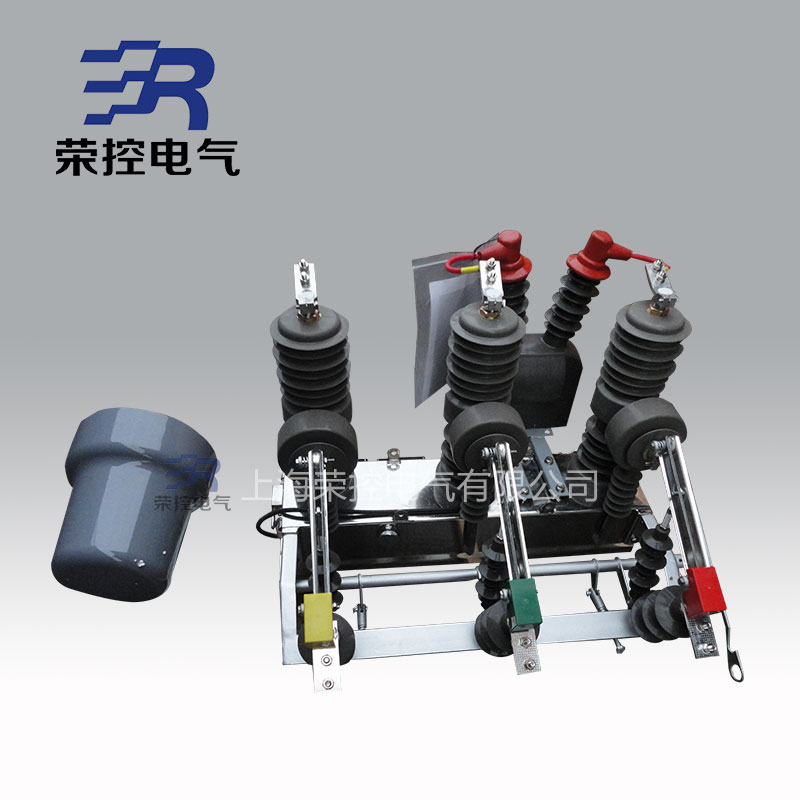

W32-12FG/630-20型户外柱上永磁真空断路，Z-代表真空断路器，W-代表户外安装使用，32-代表设计序号，12-代表额定电压12KV。ZW32G-12是三相交流50Hz的户外高压配电设备。主要用于开断、关合电力系统中的负荷电流、过载电流及短路电流。适用于变电站及工矿企业配电系统中作保护和控制之用，更适用于城市、农村电网建设改造及频繁操作的场所
1．zw32-12FG/630-20总则
1.2 供方须执行现行国家标准和电力行业标准。有矛盾时，按要求较高的标准执行。
1.3本规范书适用于本合同的设备，它提出设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.4需方在本规范书中提出了低限度的技术要求，并未规定所有的技术要求和适用的标准，供方应提供一套满足本规范书和所列标准要求的高质量产品及其相应服务。
1.5供方须执行现行国家标准和行业标准。应遵循的主要现行标准如下：
DLT402—1999 交流高压断路器订货技术条件
DLT593—1996 高压开关设备的共用订货技术导则
2．ZW32-12G/630-20环境条件
2.1 户外布置
2.2 周围空气温度高温度：＋40℃；低温度：－15℃：大日温差：25K
2.3 海拔高度 小于1000m
2.4 环境湿度：月平均相对湿度不大于90%；日平均相对湿度不大于95%
2.5 地震烈度：8度
2.6 大风速 35ms
2.8环境污秽等级：Ⅱ级（除特别说明外）
2.9安装场所：户外
3．zw32-12FG/630-20技术参数及要求
3.1zw32-12FG/630-20基本技术参数
3.1.1额定频率50Hz
3.1.2额定电压（即高电压）：12kV
3.1.3额定短路开断电流：20kA；额定短时耐受电流：20kA3S
3.1.4额定绝缘水平，见下表。
