什么是架空线？架空线与电缆线的区别？架空线是如何组成的？

电力线路按结构可以分为架空线路和电缆线路；

架空线路由导线·避雷线·杆塔·绝缘子和金具等组成；

导线：传输电能；

避雷线：将雷电流引入大地以保护电力线路免受雷击；

杆塔：支持导线和避雷线；

绝缘子：使导线和杆塔间保持绝缘；

金具：支持，接续，保护导线和避雷线，连接和保护绝缘子。

架空线有低压和高压之分，一般型号分为很多种，比如路灯架空线来说，JKLYJ*10KVA*50*100，就说明了架空线的电压，型号，材质，芯的截面积和长度。

架空线路由哪些部分组成?其作用如何?

架空配电线路主要由基础、导线、杆塔、横担、绝缘子、金具、拉线等组成。它们的作用分别是：

电杆基础——防止电杆因承受垂直荷重、水平荷重及事故荷重等所产生的上拔、下压甚至倾倒等。

导线——传导电流。

　　杆塔——安装横担、绝缘子和架设导线，使导线与导线之间、导线和杆塔之间、导线和大地之间保持规定的距离。

　　横担——使导线保持一定的电气距离，且承受档距内线段的荷重。横担和金具的组合使线路处于平稳状态。

　　绝缘子——使导线间、导线与地或杆塔间的绝缘，以及固定导线，承受导线的垂直和水平荷载等作用。

　　金具——连接和组合线路上各类装置，以传递机械、电气负荷以及起到某种防护作用。

　　拉线——平衡电杆各方向的拉力，防止电杆弯曲或倾倒。

所谓架空线是相对电缆说的，就是由杆塔将导线架设在一定高度传输电能的线路。对于高压输配电网架空线的对地绝缘一般是靠空气的，之前的配电线路（10kV一下除380V）一般也采用裸导线，但由于市区配电环境复杂，常常发生短路接地及雷击线路的情况，导致供电可靠性降低，所以目前一般10kV以下架空线路都采用绝缘导线（即导线外层包裹绝缘层），这就是所谓的绝缘架空线。

架空线路和电力电缆各有何优缺点?

架空线路的优点是结构简单，架设方便，投资少;传输电容量大，电压高;散热条件好;维护方便。缺点是网络复杂和集中时，不易架设;在城市人口稠密区既架设不安全，也不美观;工作条件差，易受环境条件，如冰、风、雨、雪、温度、化学腐蚀、雷电等的影响。

电缆线路与架空线路相比，具有以下优点：

(1)不易受周围环境和污染的影响，送电可靠性高。(2)线间绝缘距离小，占地少，无干扰电波。(3)地下敷设时，不占地面与空间，既安全可靠，又不易暴露目标。

缺点是：

(1)成本高，一次性投资费用比较大。(2)电缆线路不易变动与分支。(3)电缆故障测寻与维修较难，需要具有较高专业技术水平的人员来操作。

电力电缆和架空线比较有哪些优点

电力电缆和架空线比较有哪些优点?

(1)电缆由于安装在地下等隐蔽处，受外力破坏小，运行可靠，发生故障的机会较少，供电安全，不会给人身造成危害;

(2)维护工作量小，不需频繁的巡检;

(3)不需架设杆塔;

(4)有助于提高功率因数。

电力电缆的绝缘层材料应具备哪些主要性能?

应具备下列主要性能：

(1)高的击穿强度;

(2)低的介质损耗;

(3)相当高的绝缘电阻;

(4)优良的耐放电性能;

(5)具有一定的柔软性和机械强度;

(6)绝缘性能长期稳定。

对电缆保护管有何规定?

(1)电缆需要穿保护管敷设时，管子内径不应小于电缆外径的1.5倍，混凝土管、陶土管、石棉、水泥管的内径不应小于100mm;

(2)电缆管的弯曲半径应符合所穿入电缆弯曲半径的规定;

(3)每根管子最多不应超过三个弯头，直角弯不应多于2个。

如何测量电缆护套的外径?

在护套圆周上均匀分布的五点处，测量护套外径和其平均值，其平均外径既为护套的外径。

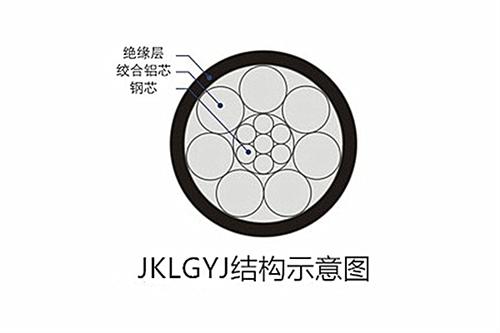

绝缘架空线导体结构参数

1  铜导体材料

TY型圆铜线、TR型软圆铜线（仅适用于多芯电缆）

2  铝导体材料

   L8或LY9型H9状态硬圆铝线

3  铝合金导体材料

LHA1型或LHA2型铝合金圆线

4  导体的绞合要求

导体应紧压圆形绞合

6  绝缘
