本产品是将ADSS光缆悬挂在输电线路杆塔上。主要用于光缆与直线杆塔或转角小于25°杆塔的联接，每杆塔一套。
线夹特点：握着力10%-20%RTS（RTS 为光缆的极限抗拉强度），适用档距大于200m。

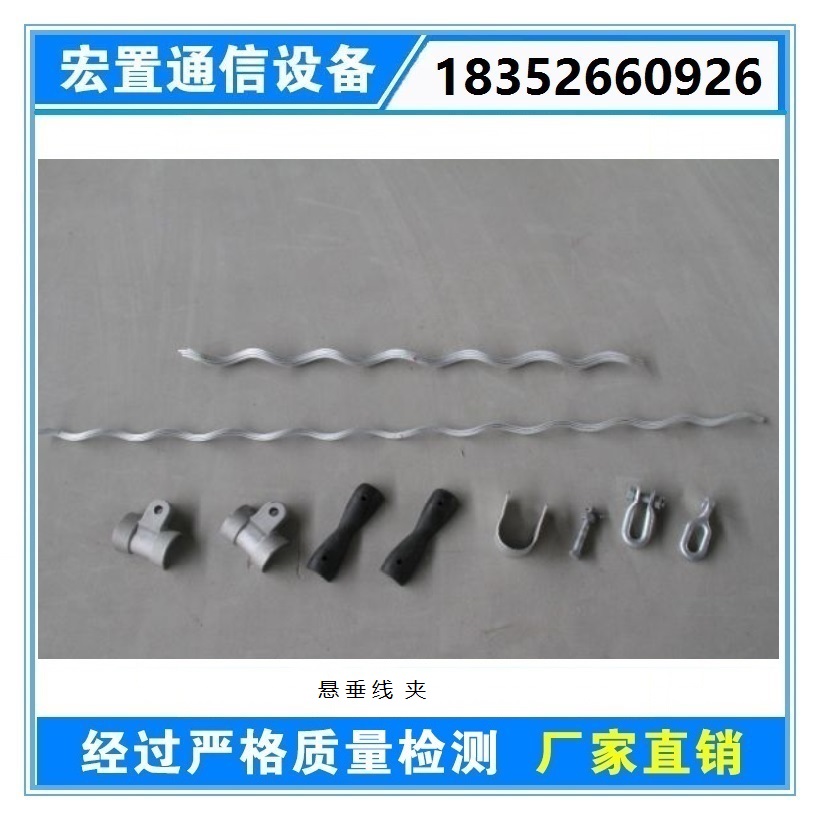

线夹包括：内层预绞丝护线条、外层预绞丝、悬垂组件一套（一套悬垂套壳、一套橡胶垫片和一套螺栓螺母垫圈等组成）、直角挂环和U型挂环一套。
产品结构：
1、内层预绞丝护线条：由特定的铝合金线材制成，直接缠在光缆的外层

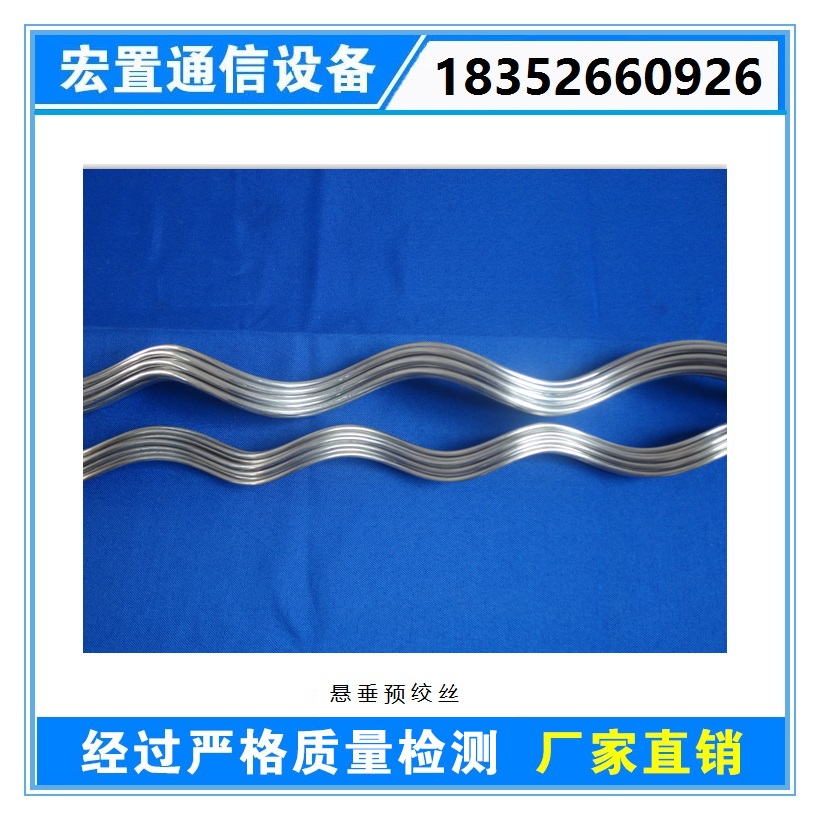

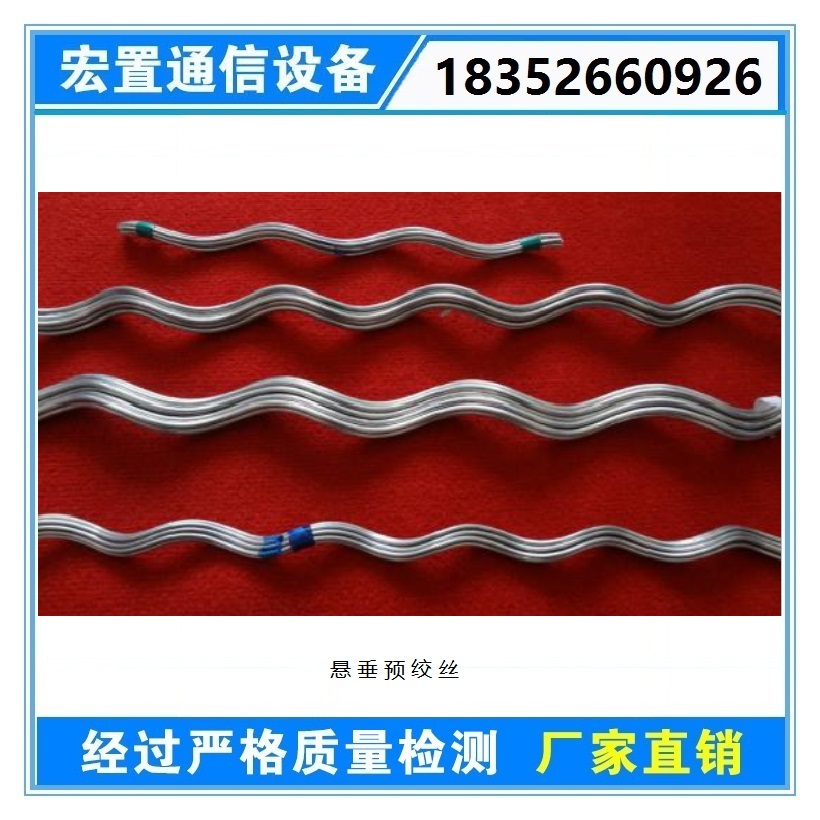

2、外层预绞丝：由特定的铝合金线材制成。
3、悬垂组件：由(a)橡胶垫片、(b)铝套壳、(c)螺栓 、(d)垫圈、(e)螺母、(f)防松插销组成。橡胶垫片由优质橡胶及中心加强件组成，具有较高的强度和弹性，较小的压缩变形；铝套壳由耐腐蚀铝合金压力铸造而成；螺栓、螺母、垫圈、纺松插为热镀锌标准件。
4、U型挂环：热镀锌钢U型挂环，U-4，破坏载荷为40kN;U-7，破坏载荷为70kN
5、ZH型挂环：热镀锌钢ZH型挂板，ZH-4，破坏载荷为40kN;ZH-7，破坏载荷为70kN。
用于小档距ADSS光缆，推荐使用档距200m-300m，转角≤25°，破断力为20KN。
用于小档距ADSS光缆，推荐使用档距300m-400m，转角≤25°，破断力为30KN。
用于中档距ADSS光缆，推荐使用档距300m-500m，转角≤25°，破断力为40KN。
用于大档距ADSS光缆，推荐使用档距500m-700m，转角≤25°，破断力为60KN。
