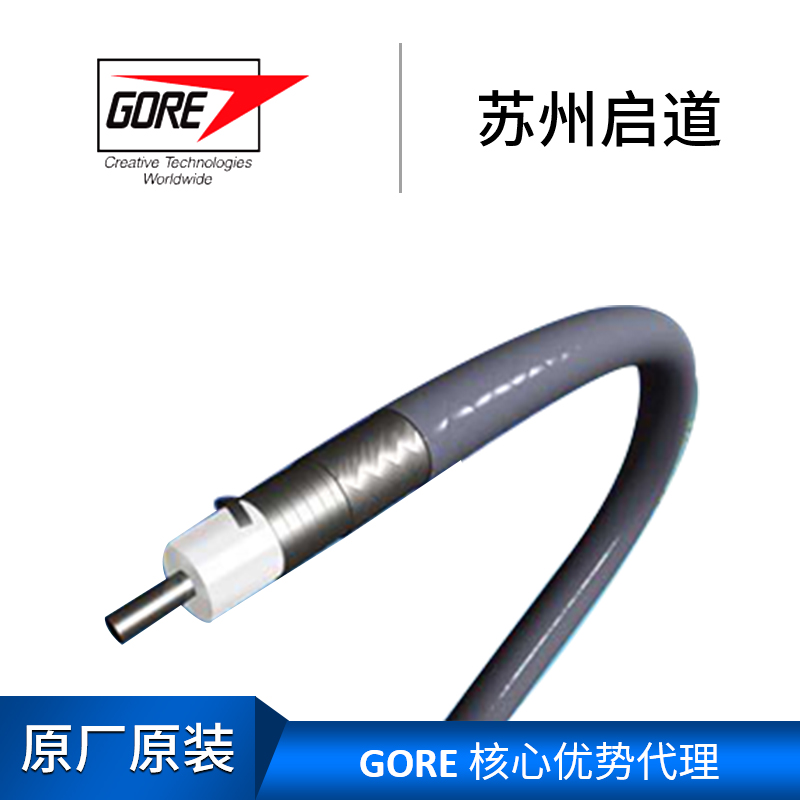

苏州启道核心优势代理Gore高频同轴电缆CXN3500
苏州启道公司与美国Gore公司紧密合作，在国内全面推广并加强其高性能射频微波测试电缆组件在国内通信领域客户实验室矢量网络分析仪上的测试应用，并给客户提供最专业的技术咨询及选型服务。
产品参数 (mm)
|
|
CXN3506 |
CXN3500 |
CXN3507 |
CXN3449* |
CXN3450* |
CXN3508 |
|
导体类型 |
单芯 |
单芯 |
单芯 |
单芯 |
单芯 |
单芯 |
|
导体直径 |
0.5 mm |
0.7 mm |
0.9 mm |
1.4 mm |
2.1 mm |
2.4 mm |
|
绝缘材料 |
ePTFE |
ePTFE |
ePTFE |
ePTFE |
ePTFE |
ePTFE |
|
编织外径 |
2.0 mm |
2.7 mm |
3.3 mm |
4.3 mm |
6.6 mm |
7.1 mm |
|
外径 |
2.2 mm |
3.1 mm |
3.6 mm |
4.8 mm |
7.4 mm |
8.1 mm |
|
重量(gm/m) |
16 |
26 |
33 |
52 |
125 |
144 |
|
介电常数 |
1.5 |
1.5 |
1.4 |
1.4 |
1.4 |
1.4 |
|
Vp(%) |
82% |
83% |
85% |
85% |
85% |
85% |
|
屏蔽效果 |
>90 dB |
>90 dB |
>90 dB |
>90 dB |
>90 dB |
>90 dB |
衰减特性 dB/m
|
频率 (GHz) |
CXN3506 |
CXN3500 |
CXN3507 |
CXN3449* |
CXN3450* |
CXN3508 |
|
2 |
0.90 |
0.66 |
0.53 |
0.34 |
0.22 |
0.20 |
|
4 |
1.29 |
0.94 |
0.75 |
0.49 |
0.31 |
0.29 |
|
6 |
1.60 |
1.16 |
0.93 |
0.60 |
0.38 |
0.35 |
|
8 |
1.86 |
1.35 |
1.08 |
0.70 |
0.44 |
0.41 |
|
10 |
2.09 |
1.52 |
1.21 |
0.78 |
0.50 |
0.46 |
|
12 |
2.31 |
1.67 |
1.33 |
0.86 |
0.55 |
0.51 |
|
14 |
2.51 |
1.82 |
1.45 |
0.93 |
0.60 |
0.55 |
|
16 |
2.70 |
1.95 |
1.56 |
1.00 |
0.64 |
0.59 |
|
18 |
2.87 |
2.08 |
1.66 |
1.06 |
0.68 |
0.63 |
* 稳相应用设计。
