选用桥架的步骤
(1)确定桥架宽度、层数、支撑点的型式和间距、以及电缆在各层桥架上的分布。
(2)计算每层电缆的均布荷载(kN/ m2),初步确定桥架的型号、规格。
(3)按最大的电缆总均布荷载值来验算桥架强度。
(4)挠度挠度值如何取定,还尚无明确的规定,在重负区显然应考虑减小绕度,这意味着钢材的用量会相应增加,因此,计算时只要充分利用钢材的最大允许应力,并保证有足够的安全系数,一般最大挠度与跨距(支撑点间距)之比取1/250~1/150为宜。
四川明智科星电气设备有限公司秉承着“专业、诚信、值得信赖”的经营理念，合理设置职能机构，科学管理，精心加工。

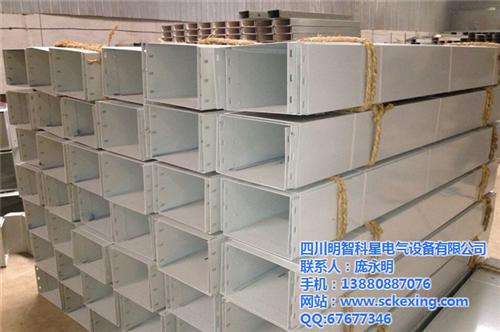

由槽式、托盘式或梯级式的直线段、弯通、三通、四通组件以及托臂（臂式支架）、吊架等构成具有密接支撑电缆的刚性结构系统之全称（以下简称桥架）。时上涌桥架不断得到市场的认可和接受电缆桥架行业的国产化力度，产品选用优质冷轧钢板，得到广泛关注产品选用优质冷轧钢板，表面工艺有冷镀锌、热镀锌、静电喷涂、防火涂料、烤漆等。
按最大的电缆总均布荷载值来验算桥架强度。
验算式如下：Q使用=q1+q2式中：q1 --电缆的均布荷载（各层的均布荷载中取最大值）（kN/m2），均布荷载是托盘、梯架或电缆槽的荷载；q2--考虑电缆敷设或检修时,人的重量等效的均布荷载（kN/m2）,q2值的计算，人的重量一般按p=90kg计。表示集中荷载和均布荷载的弯距如图2按最大弯距相等的条件折算：令pι/4=q2ι2/8则q2=2p/ι∵P=90kg∴q2=180/ι式中：P--1人的荷载(kg)ι--1个支撑点间距(若支点间距不等时取最大值)(m)q2--1 人的等效均布荷载(kg/m)根据上述初步确定的桥架型号、规格及支点间距,查阅生产厂家的样本资料,反复核查间距和桥架型号,直至满足负荷要求为止。
