在工程设计中，电缆桥架的布置应根据经济合理性、技术可行性、运行安全性等因素综合比较，以确定方案，还要充分满足施工安装、维护检修及电缆敷设的要求。电缆桥架水平敷设时距地面的高度一般不低于于2.5m，垂直敷设时距地面1.8m以下部分应加金属盖板保护，但敷设在电气专用房间内时除外。电缆桥架水平敷设在设备夹层或上人马道且低于2．5m，应采取保护接地措施。
金属线槽布线：金属线槽布线一般适用于正常环境的室内干燥和不易受机械损伤的场所明敷，但对金属线槽有严重腐蚀的场所不应采用。同一回路的所有相线和中性线，应敷设在同一金属线槽内。同一路径无防干扰要求的线路，可敷设于同一金属线槽内，线槽内电线或电缆的总截面（包括外护层）不应超过线槽内截面的20％，载流导线不宜超过30根。控制、信号或与其相类似的线路，电线或电缆的总截向下应超过线槽内截面的50％，电线或电缆根数下限。金属线槽垂直或倾斜安装时，应采取措施防止电线或电缆在线槽内移动。

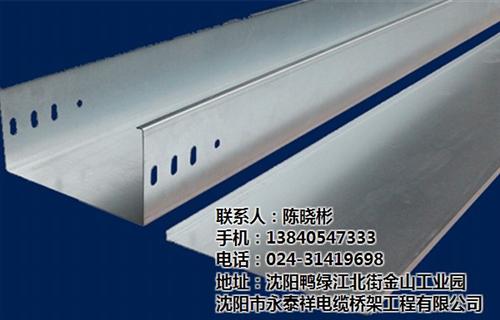

电缆桥架是智能建筑的弱电系统，通常有多个信息监控和通信设施诸如BA（楼宇自动化）、OA（办公自动化）、CA（通信自动化）等相应的系统组成, 电缆桥架分为槽式、托盘式和梯架式等结构，由支架、托臂和安装附件等组成。电缆桥架的荷载分为荷载、动荷载和附加荷载。静荷载是指敷设在电缆桥架内的电缆种类、根数、每根的外径重量/单位长度,按电缆敷设的不同路由分别列表统计。动荷载是指电缆桥架安装和维护过程中施工维修人员的重量。
