监控器由外壳、按键、显示屏、输入输出接口结合高性能的微处理芯处构成。各种传感器和输入输出接口起着信号采集处理和控制等一系列复杂动作。本产品的各种实时信息，控制信号都可以通过Rs485通信后在上位机上进行读取和控制。监控器通过传感器获取当前的电网信息，交由微处理器进行运算、识别、判断，核对后送到控制电路，并同时把信息送到上位机和显示屏供操作人员观察。
巨川电气0577-27877837，报价QQ421563834。

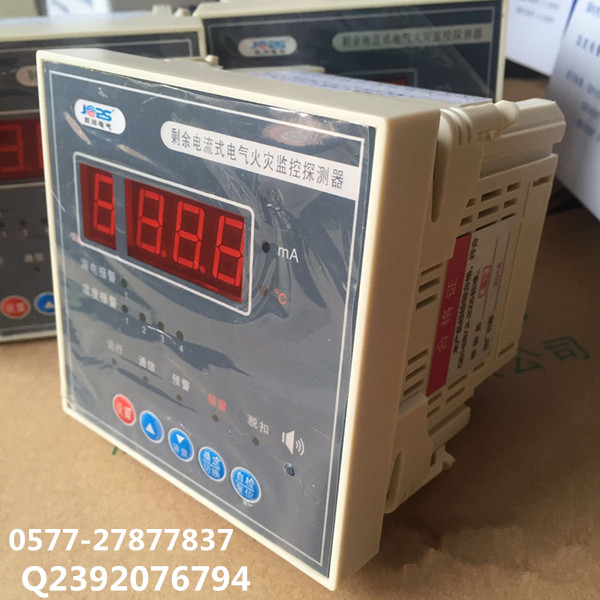

XDFA-Y50Y剩余电流监控火灾报警模块图文说明是我公司严格按照国家标准GB14287.2005《剩余电流式电气火灾监控探测器》开发设计。设计参考国际先进技术并根据国内配电网络现状开发的新型剩余电流式电气火灾监控探测器（以后均简称为监控器）。本监控器适用于交流50/60HZ，额定工作电压220V，广泛应用于高危品仓库、高层建筑、住宅楼宇的单元供电系统和加油站、宾馆以及人员密集的建筑等场所的用电系统，可以有效的保障用电安全和防止电气火灾的发生。
三、工作环境
1、温度：-5℃~40℃ 湿度：≤60%
2、海拔：≤2000m（超过后需要降容使用，降低额定电流）
3、环境：无导电粉尘、无腐蚀性易燃性气体、不直接受到雷雨侵袭；避免强烈的阳光直射，避免液晶屏的极速老化；远离强磁场干扰，任意方向的磁场强度不应超过地磁场的5倍。
四、使用要求
产品的安装使用之前应首先阅读本产品的使用说明书，了解产品的性能和工作要求
1、无外箱的监控器应该安装在非电专业人员以及未成年人接触不到的地方
2、产品的接线应符合规范，接线端子螺丝必须拧紧固定，不得松动
3、各接口线必须确保无误，以防止接错时损坏内部元器件或造成其他损失
4、安装时应注意不能有异物落入监控器
5、工作电源应符合要求，不能超过或低于极限值否则将烧毁产品或不能正常工作
6、XDFA-Y50Y剩余电流监控火灾报警模块图文说明安装完毕后试运行系统，注意有误异常情况
7、定期对探测器进行自检测试，以确保其动作性能
五、XDFA-Y50Y技术参数
工作电源 AC220V
显示方式 数码管
剩余电流报警值 50~999mA连续可调
温度报警值 30~120℃连续可调
报警方式 声光报警
通讯方式 RS485 modbus-RTU
使用环境 -5℃~40℃
相对湿度 ≤85%RH （≤40℃）
海拔高度 ≤4500m
安装方式 柜内打孔固定或35mm导轨安装
执行标准 GB14287.2-2005 GB14048.2 32。
