按最大的电缆总均布荷载值来验算桥架强度。
验算式如下：Q使用=q1+q2式中：q1 --电缆的均布荷载（各层的均布荷载中取最大值）（kN/m2），均布荷载是托盘、梯架或电缆槽的荷载；q2--考虑电缆敷设或检修时,人的重量等效的均布荷载（kN/m2）,q2值的计算，人的重量一般按p=90kg计。表示集中荷载和均布荷载的弯距如图2按最大弯距相等的条件折算：令pι/4=q2ι2/8则q2=2p/ι∵P=90kg∴q2=180/ι式中：P--1人的荷载(kg)ι--1个支撑点间距(若支点间距不等时取最大值)(m)q2--1 人的等效均布荷载(kg/m)根据上述初步确定的桥架型号、规格及支点间距,查阅生产厂家的样本资料,反复核查间距和桥架型号,直至满足负荷要求为止。
四川明智科星电气设备有限公司秉承着“专业、诚信、值得信赖”的经营理念，合理设置职能机构，科学管理，精心加工。产品均选用优质材料，具备从专业设计到加工制造配套系列的生产能力。工装设备和计量，检测设备先进，拥有国内最先进的自动化数控柔性生产线和静电喷塑表面处理生产流水线。
组合式电缆桥架只要采用宽100、150、200mm的三种基型就可以组成您所需要尺电缆桥架 (20张) 寸的电缆桥架，它不需生产弯通、三通等配件就可以根据现场安装任意转向、变宽、分引上、引下。在任意部位、不需要打孔、焊接就可用管引出。它既可方便工程设计，又方便生产运输、更方便安装施工，是目前电缆桥架中最理想的产品。
四川明智科星电气设备有限公司凭借专业的电缆桥架，母线槽,桥架，配电箱等产品的生产经验、领先的制造技术，优秀的产品质量，诚信的经营理念，在国内桥架制造行业享有很高的声誉，是众多企业首选的电缆桥架专业制造商。

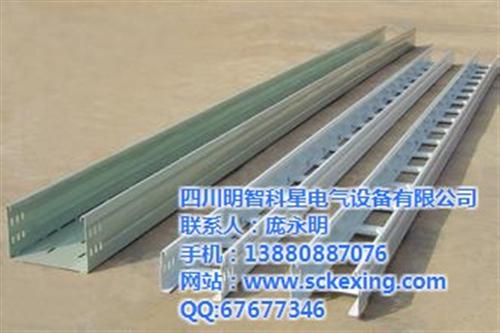

梯级式电缆桥架
CQ1-T型梯级式电缆桥架是根据国内外有关资料而改进设计的。它具有重量轻、成本低、造型别具、安装方便、散热、透气好等优点。他适用于一般直径较大电缆的敷设，适合于高、低压动力电缆的敷设。www.sckexing.com
