SPH系列静止式进相器使用注意事项
由于各行各业的发展，绕线式三相异步电动机的使用尤为广泛，静止式进相器设备的配套也必不可少，我公司生产的静止式进相器品种多，种类全，欢迎选购。下面，由湖北盛州机电设备有限公司小赵为您播报一条新闻：[西藏林芝市米林县发生6.9级地震]据中国地震台网正式测定，11月18日6时34分在西藏林芝市米林县发生6.9级地震，震源深度10千米，震中位于北纬29.75度，东经95.02度。震中海拔约2751米。祈福震区，愿无人员伤亡，一切安好。
我公司生产的SPH系列恒负载进相器，属高新技术产品，其安装调试须有我方技术人员现场指导，在我方技术人员抵达前用户应做好以下准备：
1、柜体就位，柜体底部应与地槽相通或架空10㎝以上，便于通风；
2、准备好电缆线、控制线（参见电气联锁图）控制线要求1㎜2以上软铜芯线，控制电源线应为2.5-4㎜2以上铜芯线，电缆线径应能承载电机转子额定电流，并压好接头；
3、产品所配仪表，信号取自电机定子回路的互感器，要求用户所用电流互感器副边的额定电流为5A，电压互感器为100V（电压互感器仅适用高压电机）若用户不能满足此条件或合同中未做要求，则必须做好上述条件；
4、产品调试时，电机必须带80%以上负载，用户在通知我方调试前应调试好电机、减速机、磨机等设备，使其能带上负载正常运用，以免延误调试时间；
5、要求调试前提前三天通知我方。

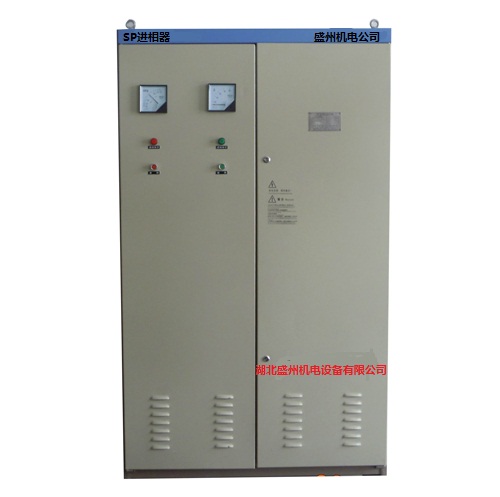

SPH系列电动机恒负载进相补偿装置是我公司专为大中型绕线式异步电动机设计开发的无功率就地补偿装置。它串接于电机转子回路中，用以提高电动机的功率因数，降低电动机的定子电流和改善电动机的运行状况。
投入使用SPH系列电动机恒负载进相补偿装置后，可以延长电动机的使用寿命；提高用户设备的利用率，节省供用电设备投资，挖掘现有设备的潜力；减少电费，降低成本，它将给用户带来直接的经济效益和社会效益。
SPH系列电动机恒负载进相补偿装置可广泛应用于水泥、化工、矿山、冶金、钢铁、造纸、制药、饲料加工等行业的大中型绕线式异步电机。
工作原理

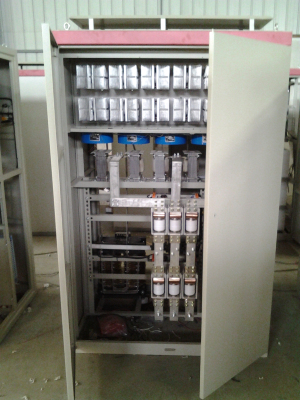

静止式进相器采用变频技术，将单相380交流电，通过12只晶阐管和6只平衡电抗器，变换成与电机转子频率相同（f1.s≈1Hz）的三相交流电。该电流通入转子回路，从而在转子回路中产生一个超前于转子电势近900的附加电势Ek，进而改善电机的功率因数。Ek的大小取决于变频器电源U2的大小和晶阐管触发角的大小。从原理框图（图1） 看，采样信号回路根据电机转子电流信号和附加电势信号进行处理，把结果送给逻辑判别回路；逻辑判别回路根据保护指令控制触发器，触发晶阐管的触发角，从而在转子回路得到一个附加激磁电流I＇mo，为了保持I1＋I2＝Im不变，I2增加，I1就要减少；所以可降低定子电流，减少功率因数角φ1，提高功率因数cosφ1，由于保持盛磁电流Im不变、转差率不变，进而保证电机出轴力矩不变、电机转速不变。
随着补偿电压的逐步升高，定子侧的无功功率逐渐下降，功率因数逐步上升，定子电流逐渐减小。当补偿电压升高到一定值后，定子侧 的无功功率减小到接近于零，功率因数上升到近似于1。
性能特点
1、可使电机的功率因数提高到0.95以上，无功功率降低60%以上。
2、降低定子电流10%—20%，降低线损、铜损20%—30%。
3、电机温升显著降低，过载能力和效率大大提高。电机使用寿命延长。
4、具有缺相、过流等故障自动保护功能。
5、操作简单，安装调试和维修保养方便。
